675 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.C85

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. C85 0675 Lab2u

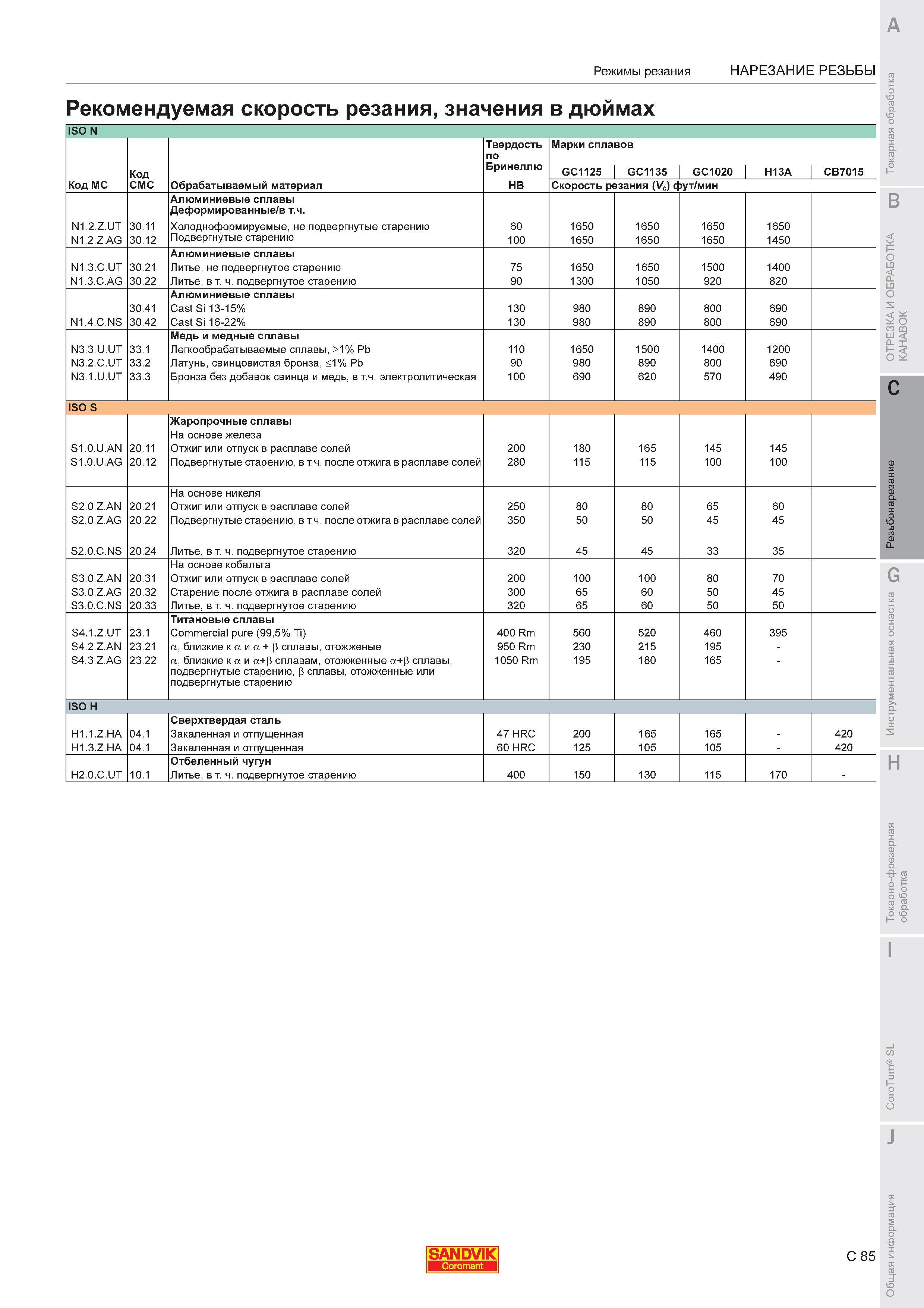

Режимы резания Нарезание резьбы на токарных станках Рекомендуемая скорость резания значения в дюймах ISO N Код MC Код CMC Обрабатываемый материал Твердость по Бринеллю HB Марки сплавов GC1125 GC1135 GC1020 H13A CB7015 Скорость резания (V) фут мин Алюминиевые сплавы Деформированные в т.ч. N1.2.Z.UT 30.11 Холодноформируемые не подвергнутые старению 60 1650 1650 1650 1650 N1.2.Z.AG 30.12 Подвергнутые старению 100 1650 1650 1650 1450 Алюминиевые сплавы N1.3.C.UT 30.21 Литье не подвергнутое старению 75 1650 1650 1500 1400 N1.3.C.AG 30.22 Литье в т. ч. подвергнутое старению 90 1300 1050 920 820 Алюминиевые сплавы 30.41 Cast Si 13-15% 130 980 890 800 690 N1.4.C.NS 30.42 Cast Si 16-22% 130 980 890 800 690 Медь и медные сплавы N3.3.U.UT 33.1 Легкообрабатываемые сплавы 1% Pb 110 1650 1500 1400 1200 N3.2.C.UT 33.2 Латунь свинцовистая бронза 1% Pb 90 980 890 800 690 N3.1.U.UT 33.3 Бронза без добавок свинца и медь в т.ч. электролитическая 100 690 620 570 490 ISO S 51.0.U.AN 51.0.U.AG 20.11 20.12 Жаропрочные сплавы На основе железа Отжиг или отпуск в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей 200 280 180 115 165 115 145 100 145 100 52.0.Z.AN 52.0.Z.AG 20.21 20.22 На основе никеля Отжиг или отпуск в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей 250 350 80 50 80 50 65 45 60 45 S2.0.C.NS 20.24 Литье в т. ч. подвергнутое старению 320 45 45 33 35 53.0.Z.AN 53.0.Z.AG 53.0.C.NS 20.31 20.32 20.33 На основе кобальта Отжиг или отпуск в расплаве солей Старение после отжига в расплаве солей Литье в т. ч. подвергнутое старению 200 300 320 100 65 65 100 60 60 80 50 50 70 45 50 54.1.Z.UT 54.2.Z.AN 54.3.Z.AG 23.1 23.21 23.22 Титановые сплавы Commercial pure (995% Ti) а близкие к а и а + р сплавы отожженые а близкие к а и а+р сплавам отожженные а+р сплавы подвергнутые старению р сплавы отожженные или подвергнутые старению 400 Rm 950 Rm 1050 Rm 560 230 195 520 215 180 460 195 165 395 ISO H H1.1.Z.HA H1.3.Z.HA 04.1 04.1 Сверхтвердая сталь Закаленная и отпущенная Закаленная и отпущенная 47 HRC 60 HRC 200 125 165 105 165 105 - 420 420 H2.0.C.UT 10.1 Отбеленный чугун Литье в т. ч. подвергнутое старению 400 150 130 115 170 - SANDVIK Coromant C 85
