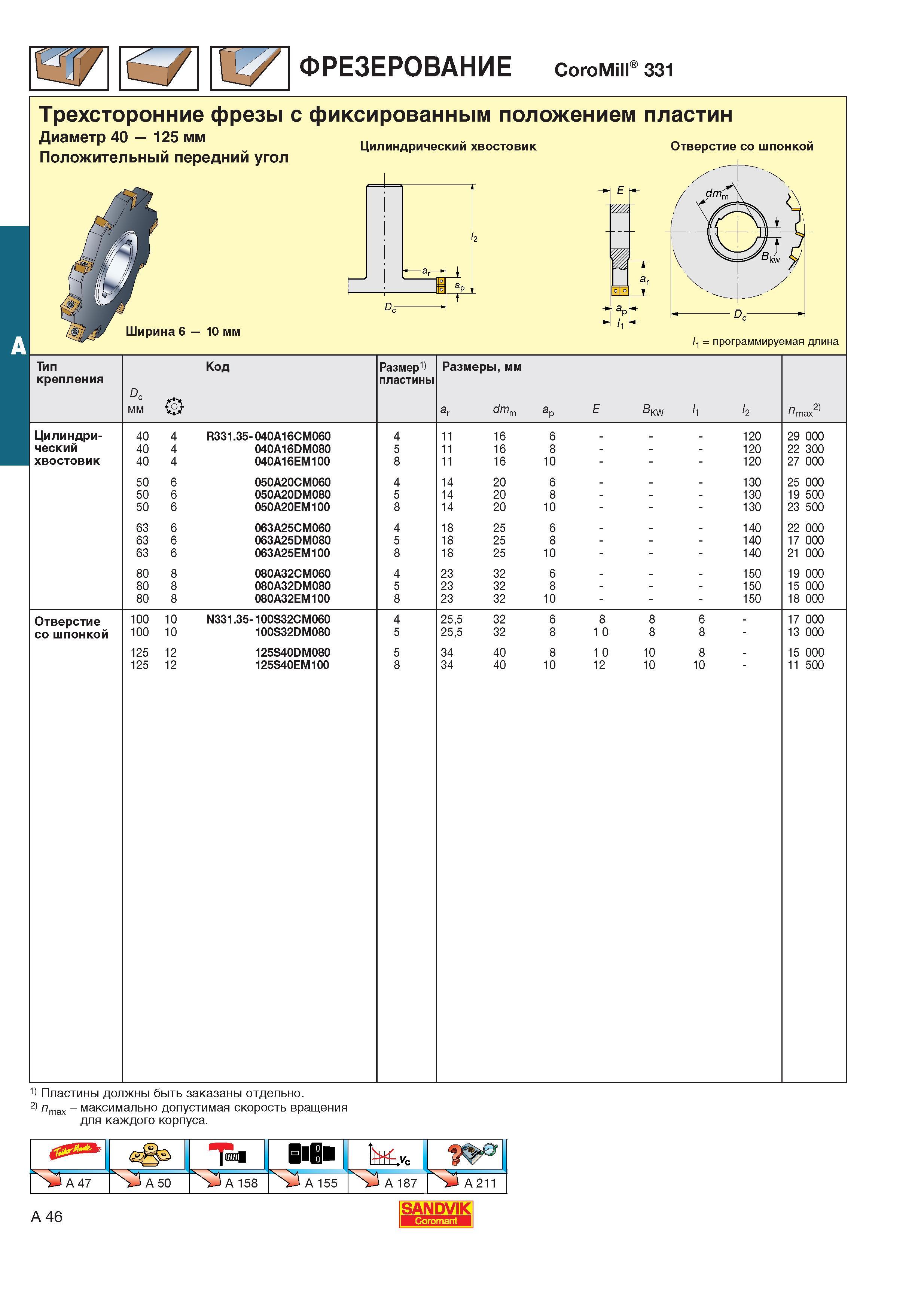

54 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A46

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A46 0054 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках CoroMill 331 Трехсторонние фрезы с фиксированным положением пластин Диаметр 40 125 мм Положительный передний угол Цилиндрический хвостовик Отверстие CoroTurn шпонкой Ширина 6 10 мм программируемая длина Тип крепления Dc мм ar dmm ap E BKW l1 k nmax2) Цилиндри- 40 4 R331.35- 040A16CM060 4 11 16 6 120 29 000 ческий 40 4 040A16DM080 5 11 16 8 120 22 300 хвостовик 40 4 040A16EM100 8 11 16 10 120 27 000 50 6 050A20CM060 4 14 20 6 130 25 000 50 6 050A20DM080 5 14 20 8 130 19 500 50 6 050A20EM100 8 14 20 10 130 23 500 63 6 063A25CM060 4 18 25 6 140 22 000 63 6 063A25DM080 5 18 25 8 140 17 000 63 6 063A25EM100 8 18 25 10 140 21 000 80 8 080A32CM060 4 23 32 6 150 19 000 80 8 080A32DM080 5 23 32 8 150 15 000 80 8 080A32EM100 8 23 32 10 150 18 000 Отверстие 100 10 N331.35- 100S32CM060 4 255 32 6 8 8 6 - 17 000 CoroTurn шпонкой 100 10 100S32DM080 5 255 32 8 10 8 8 - 13 000 125 12 125S40DM080 5 34 40 8 10 10 8 - 15 000 125 12 125S40EM100 8 34 40 10 12 10 10 - 11 500 Код Размер 1) пластины Размеры мм 1) Пластины должны быть заказаны отдельно. 2) nmax - максимально допустимая скорость вращения для каждого корпуса.
