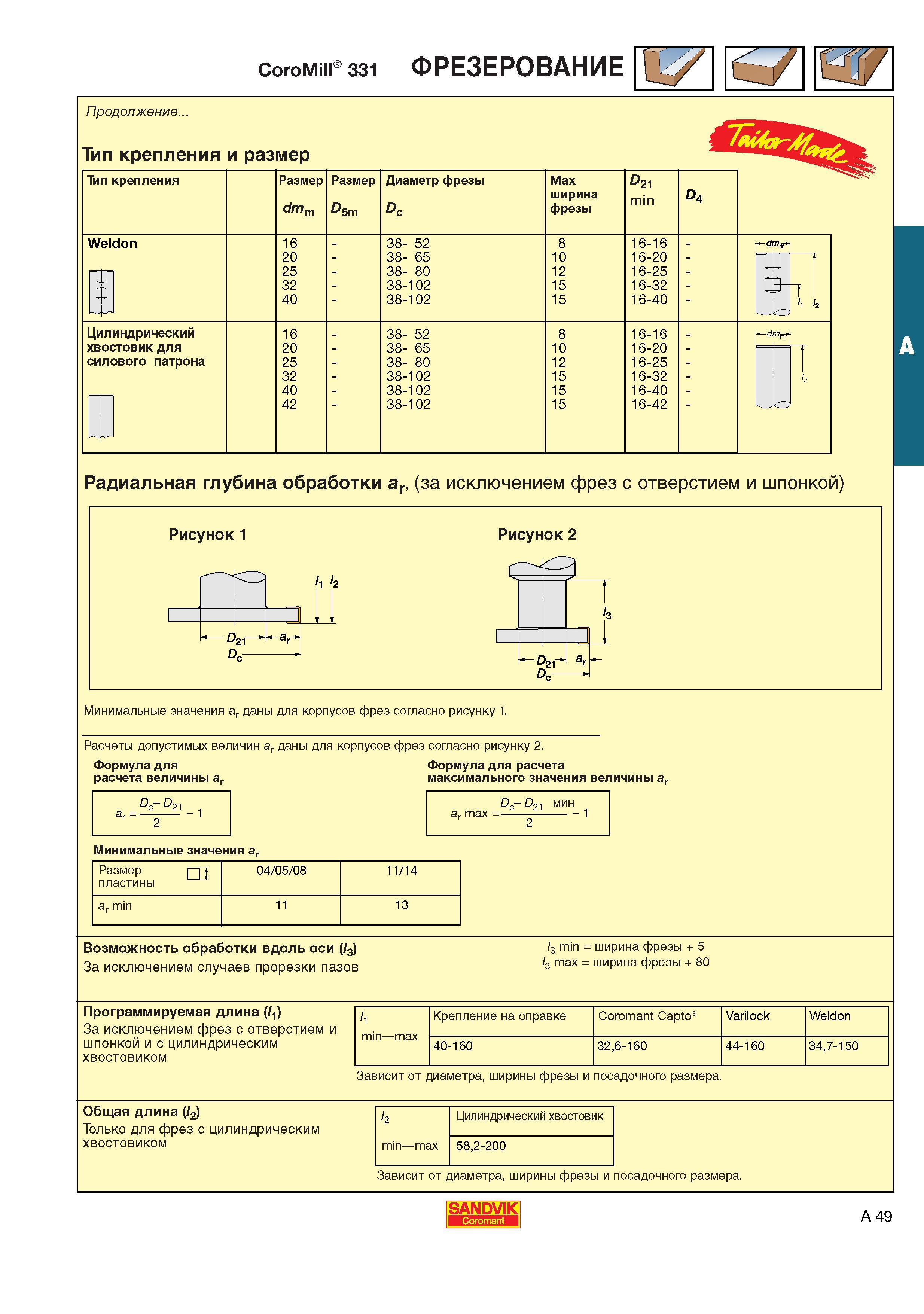

57 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A49

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A49 0057 Lab2u

CoroMill 331 Фрезерование на металлообрабатывающих фрезерных станках Тип крепления и размер Тип крепления Weldon Цилиндрический хвостовик для силового патрона Размер dmm 16 20 25 32 40 16 20 25 32 40 42 Размер D5m Диаметр фрезы Dc 38- 52 38- 65 38- 80 38-102 38-102 38- 52 38- 65 38- 80 38-102 38-102 38-102 Max ширина фрезы 8 10 12 15 15 10 12 15 15 15 D21 min 16-16 16-20 16-25 16-32 16-40 16-16 16-20 16-25 16-32 16-40 16-42 1 о Радиальная глубина обработки ar (за исключением фрез с отверстием и шпонкой) Минимальные значения ar даны для корпусов фрез согласно рисунку 1. Расчеты допустимых величин ar даны для корпусов фрез согласно рисунку 2. Формула для расчета величины ar Формула для расчета максимального значения величины ar 2 Минимальные значения ar Размер пластины 04 05 08 11 14 ar min 11 13 Возможность обработки вдоль оси ( 3) За исключением случаев прорезки пазов l3 min l3 max ширина фрезы + 5 ширина фрезы + 80 Программируемая длина ( 1) За исключением фрез с отверстием и I1 min max Крепление на оправке Coromant Capto Varilock Weldon шпонкой и с цилиндрическим хвостовиком 40-160 326-160 44-160 347-150 Зависит от диаметра ширины фрезы и посадочного размера. Общая длина ( 2) Только для фрез с цилиндрическим хвостовиком h Цилиндрический хвостовик min max 582-200 Зависит от диаметра ширины фрезы и посадочного размера. SANDVIK A 49 dm Dc- D21 Dc- D21 мин 1 a a max 2
