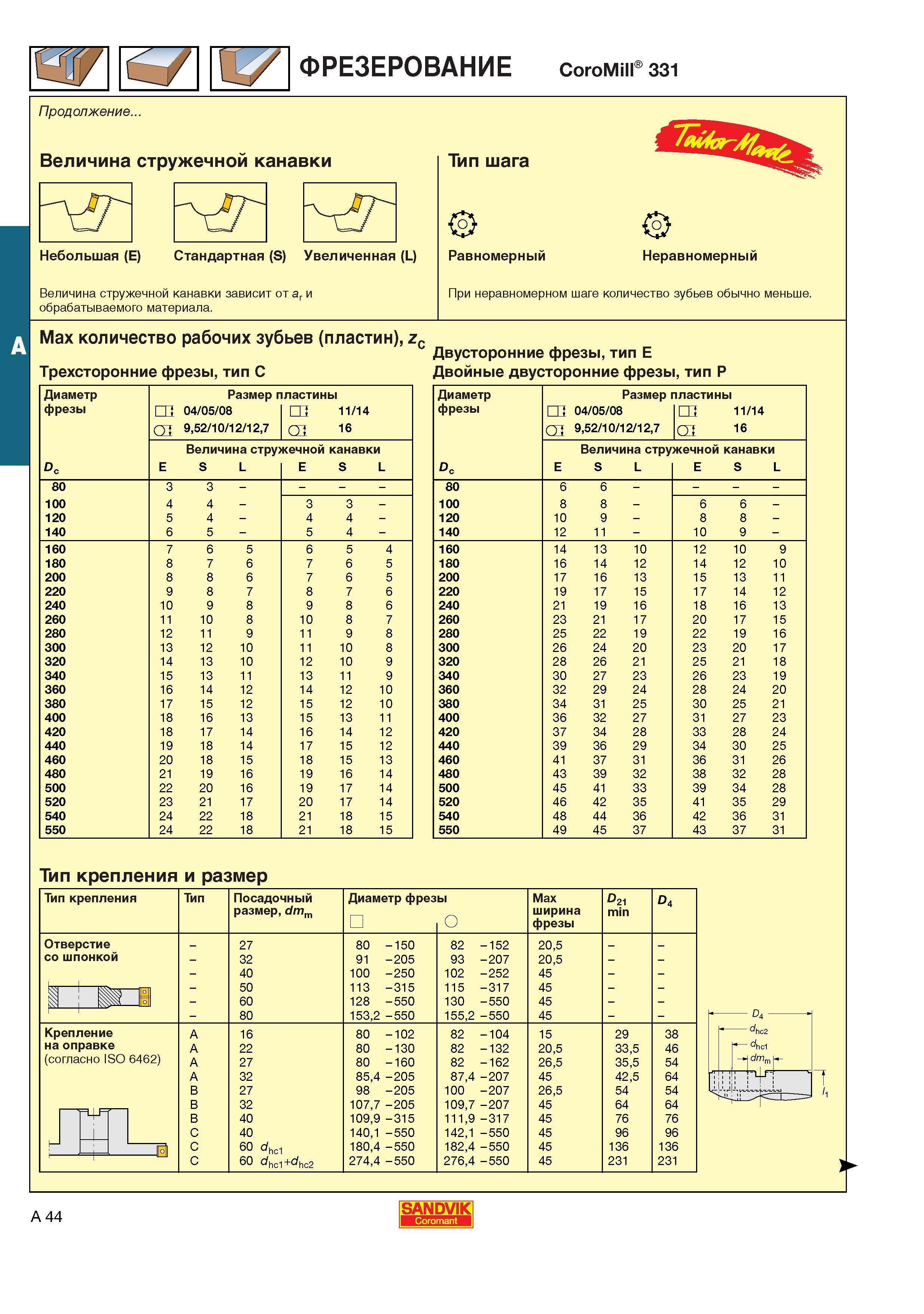

Фрезерование на металлообрабатывающих фрезерных станках CoroMill 331 Величина стружечной канавки Тип шага Небольшая (E) Стандартная (S) Увеличенная (L) Равномерный Неравномерный Величина стружечной канавки зависит от аг и обрабатываемого материала. При неравномерном шаге количество зубьев обычно меньше. Max количество рабочих зубьев (пластин) zc Трехсторонние фрезы тип С Двусторонние фрезы тип Е Двойные двусторонние фрезы тип Р Диаметр Размер пластины фрезы 04 05 08 11 14 СП 952 10 12 127 СИ 16 Величина стружечной канавки Dc E S L E S L 80 3 3 - 100 4 4 - 3 3 - 120 5 4 - 4 4 - 140 6 5 - 5 4 - 160 7 6 5 6 5 4 180 8 7 6 7 6 5 200 8 8 6 7 6 5 220 9 8 7 8 7 6 240 10 9 8 9 8 6 260 11 10 8 10 8 7 280 12 11 9 11 9 8 300 13 12 10 11 10 8 320 14 13 10 12 10 9 340 15 13 11 13 11 9 360 16 14 12 14 12 10 380 17 15 12 15 12 10 400 18 16 13 15 13 11 420 18 17 14 16 14 12 440 19 18 14 17 15 12 460 20 18 15 18 15 13 480 21 19 16 19 16 14 500 22 20 16 19 17 14 520 23 21 17 20 17 14 540 24 22 18 21 18 15 550 24 22 18 21 18 15 Диаметр Размер пластины фрезы 04 05 08 11 14 СП 952 10 12 127 СИ 16 Величина стружечной канавки Dc E S L E S L 80 6 6 - 100 8 8 - 6 6 - 120 10 9 - 8 8 - 140 12 11 - 10 9 - 160 14 13 10 12 10 9 180 16 14 12 14 12 10 200 17 16 13 15 13 11 220 19 17 15 17 14 12 240 21 19 16 18 16 13 260 23 21 17 20 17 15 280 25 22 19 22 19 16 300 26 24 20 23 20 17 320 28 26 21 25 21 18 340 30 27 23 26 23 19 360 32 29 24 28 24 20 380 34 31 25 30 25 21 400 36 32 27 31 27 23 420 37 34 28 33 28 24 440 39 36 29 34 30 25 460 41 37 31 36 31 26 480 43 39 32 38 32 28 500 45 41 33 39 34 28 520 46 42 35 41 35 29 540 48 44 36 42 36 31 550 49 45 37 43 37 31 Тип крепления и размер Тип крепления Тип Посадочный Диаметр фрезы Max D21 D4 размер dmm ширина min О фрезы Отверстие - 27 80 -150 82 -152 205 CoroTurn шпонкой - 32 91 -205 93 -207 205 40 100 -250 102 -252 45 кч И - 50 113 -315 115 -317 45 о - 60 128 -550 130 -550 45 рал - 80 1532 -550 1552 -550 45 Крепление A 16 80 -102 82 -104 15 29 38 на оправке A 22 80 -130 82 -132 205 335 46 (согласно ISO 6462) A 27 80 -160 82 -162 265 355 54 A 32 854 -205 874 -207 45 425 64 B 27 98 -205 100 -207 265 54 54 B 32 1077 -205 1097 -207 45 64 64 "Ф" B 40 1099 -315 1119-317 45 76 76 C 40 1401 -550 1421 -550 45 96 96 Цо1 C 60 dhc1 1804 -550 1824 -550 45 136 136 C 60 dhc1+dhc2 2744 -550 2764 -550 45 231 231 1 A 44 SANDVIK
