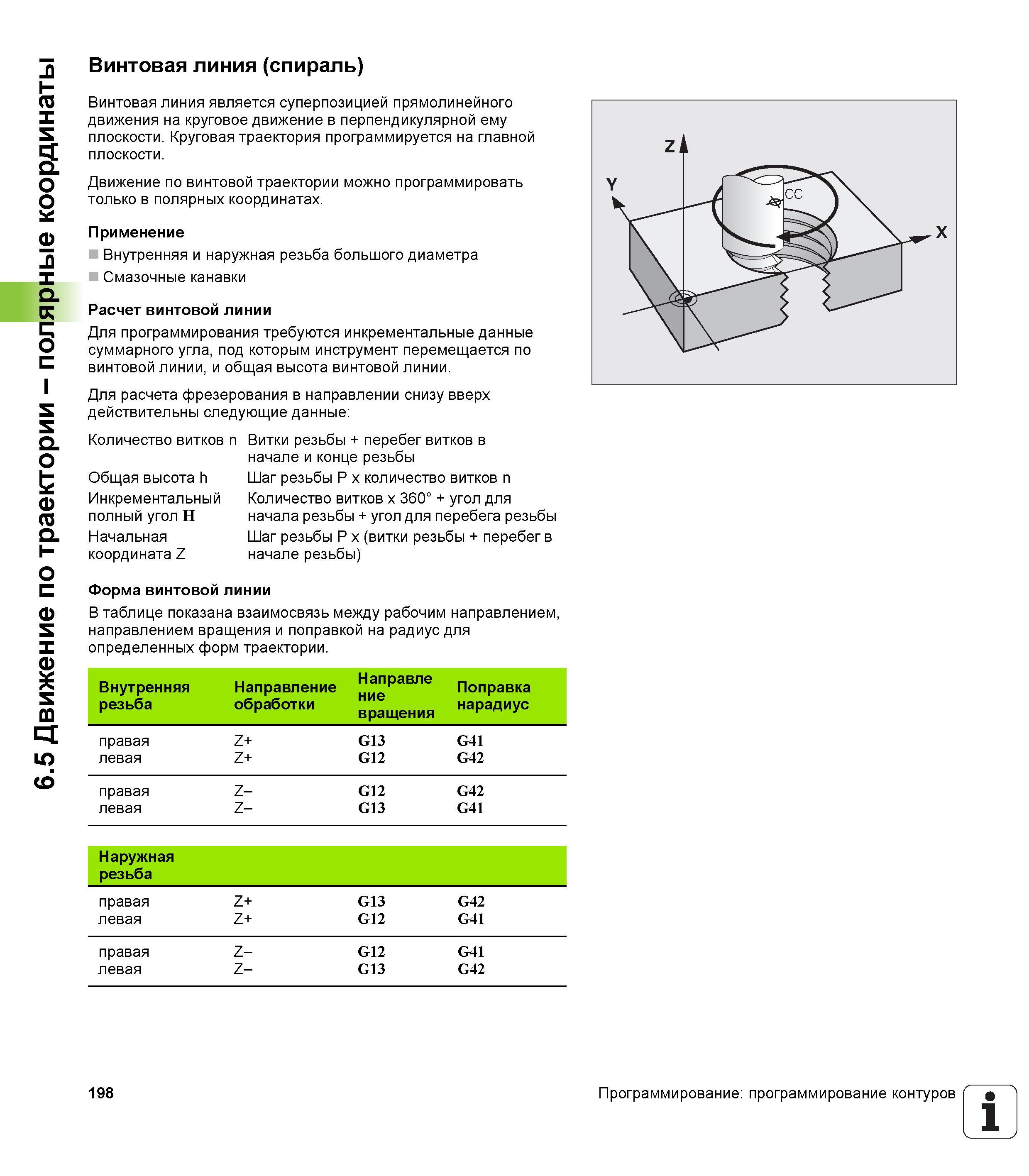

Винтовая интерполяция в СЧПУ Heidenhain TNC 620 Винтовая линия является суперпозицией прямолинейного движения на круговое движение в перпендикулярной ему плоскости. Круговая траектория программируется на главной плоскости . Движение по винтовой траектории можно программировать только в полярных координатах. Применение Внутренняя и наружная резьба большого диаметра Смазочные канавки Расчет винтовой линии Для программирования требуются инкрементальные данные суммарного угла под которым инструмент перемещается по винтовой линии и общая высота винтовой линии. Для расчета фрезерования в направлении снизу вверх действительны следующие данные Количество витков n Витки резьбы + перебег витков в начале и конце резьбы Шаг резьбы P x количество витков n Количество витков x 360 + угол для начала резьбы + угол для перебега резьбы Шаг резьбы P x (витки резьбы + перебег в начале резьбы) Общая высота h Инкрементальный полный угол H Начальная координата Z Форма винтовой линии В таблице показана взаимосвязь между рабочим направлением направлением вращения и поправкой на радиус для определенных форм траектории. Внутренняя резьба Направление обработки Направле ние вращения Поправка нарадиус правая Z+ G13 G41 левая Z+ G12 G42 правая Z- G12 G42 левая Z- G13 G41 Наружная резьба правая Z+ G13 G42 левая Z+ G12 G41 правая Z- G12 G41 левая Z- G13 G42 198 Программирование программирование контуров 1 6.5 Движение по траектории - полярные координаты Винтовая линия (спираль)
