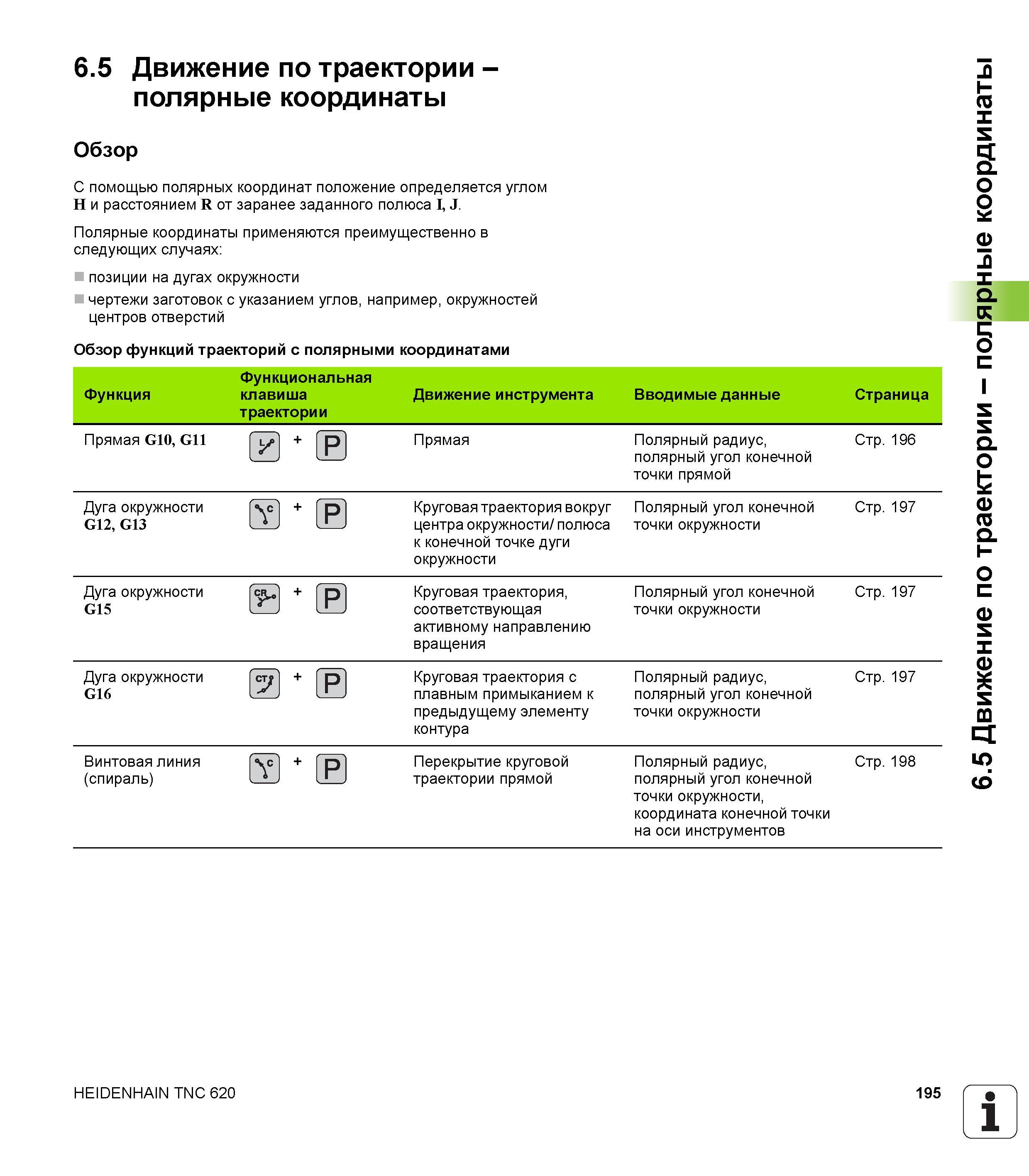

С помощью полярных координат положение определяется углом H и расстоянием R от заранее заданного полюса I J Полярные координаты применяются

С помощью полярных координат положение определяется углом H и расстоянием R от заранее заданного полюса I J. Полярные координаты применяются преимущественно в следующих случаях позиции на дугах окружности чертежи заготовок с указанием углов например окружностей центров отверстий Обзор функций траекторий с полярными координатами Функция Функциональная клавиша Движение инструмента Вводимые данные Страница траектории Прямая G10 G11 У + р Прямая Полярный радиус полярный угол конечной точки прямой Стр. 196 Дуга окружности G12 G13 V + р Круговая траектория вокруг центра окружности полюса к конечной точке дуги окружности Полярный угол конечной точки окружности Стр. 197 Дуга окружности G15 с + р Круговая траектория соответствующая активному направлению вращения Полярный угол конечной точки окружности Стр. 197 Дуга окружности G16 V + р Круговая траектория с плавным примыканием к предыдущему элементу контура Полярный радиус полярный угол конечной точки окружности Стр. 197 Винтовая линия (спираль) V + р Перекрытие круговой траектории прямой Полярный радиус полярный угол конечной Стр. 198 точки окружности координата конечной точки на оси инструментов HEIDENHAIN TNC 620 195 1 6.5 Движение по траектории - полярные координаты 6.5 Движение по траектории -полярные координаты Обзор
