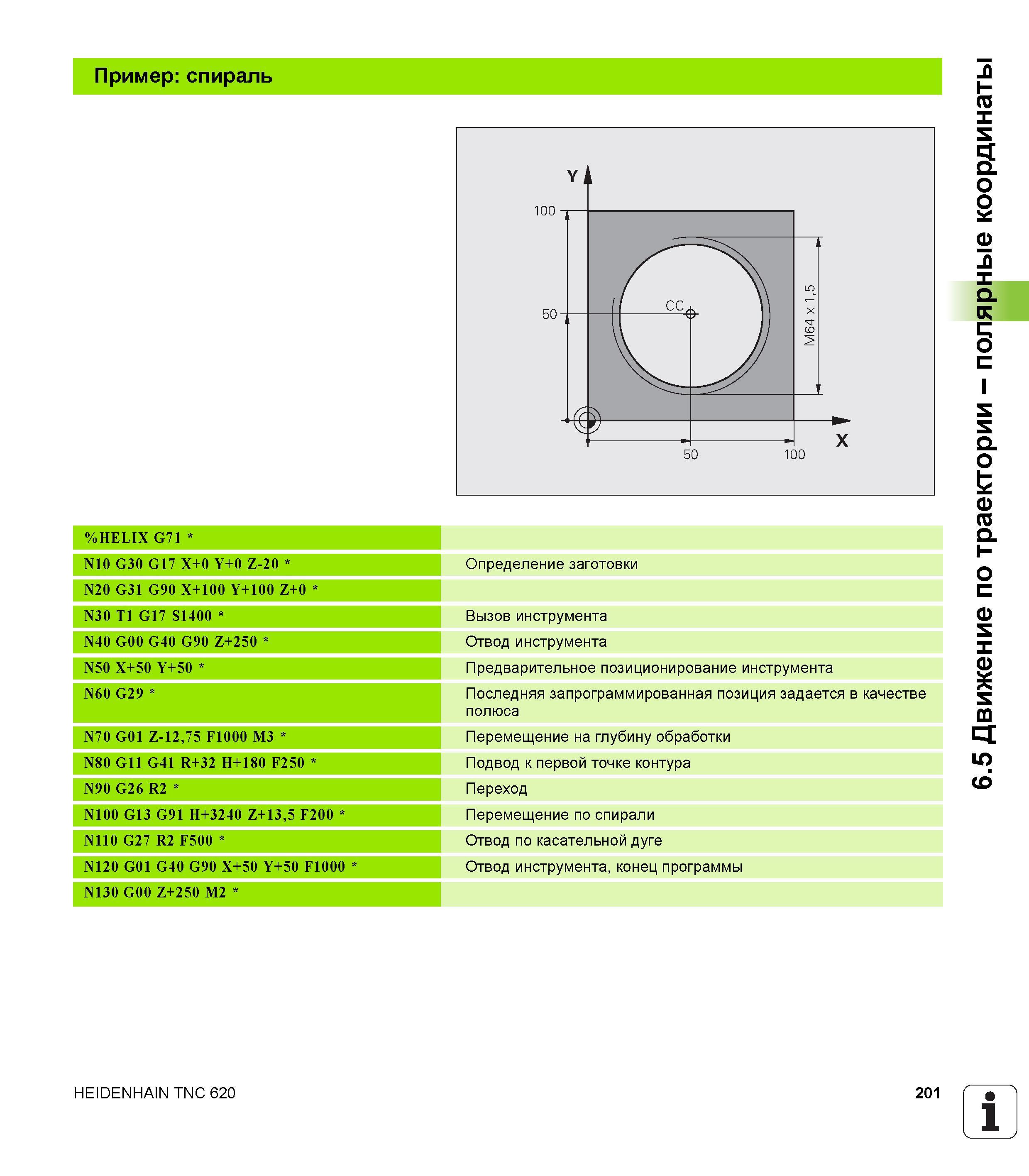

201 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.201 |
|||||
Определение заготовки Вызов инструмента Отвод инструмента Предварительное позиционирование инструмента Последняя запрограммированная позицияОпределение заготовки Вызов инструмента Отвод инструмента Предварительное позиционирование инструмента Последняя запрограммированная позиция задается в качестве полюса Перемещение на глубину обработки Подвод к первой точке контура Переход Перемещение по спирали Отвод по касательной дуге Отвод инструмента конец программы HEIDENHAIN TNC 620 201 1 6.5 Движение по траектории - полярные координаты Пример спираль %HELIX G71 N10 G30 G17 X+0 Y+0 Z-20 N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17 S1400 N40 G00 G40 G90 Z+250 N50 X+50 Y+50 N60 G29 N70 G01 Z-1275 F1000 M3 N80 G11 G41 R+32 H+180 F250 N90 G26 R2 N100 G13 G91 H+3240 Z+135 F200 N110 G27 R2 F500 N120 G01 G40 G90 X+50 Y+50 F1000 N130 G00 Z+250 M2 |
|||||
