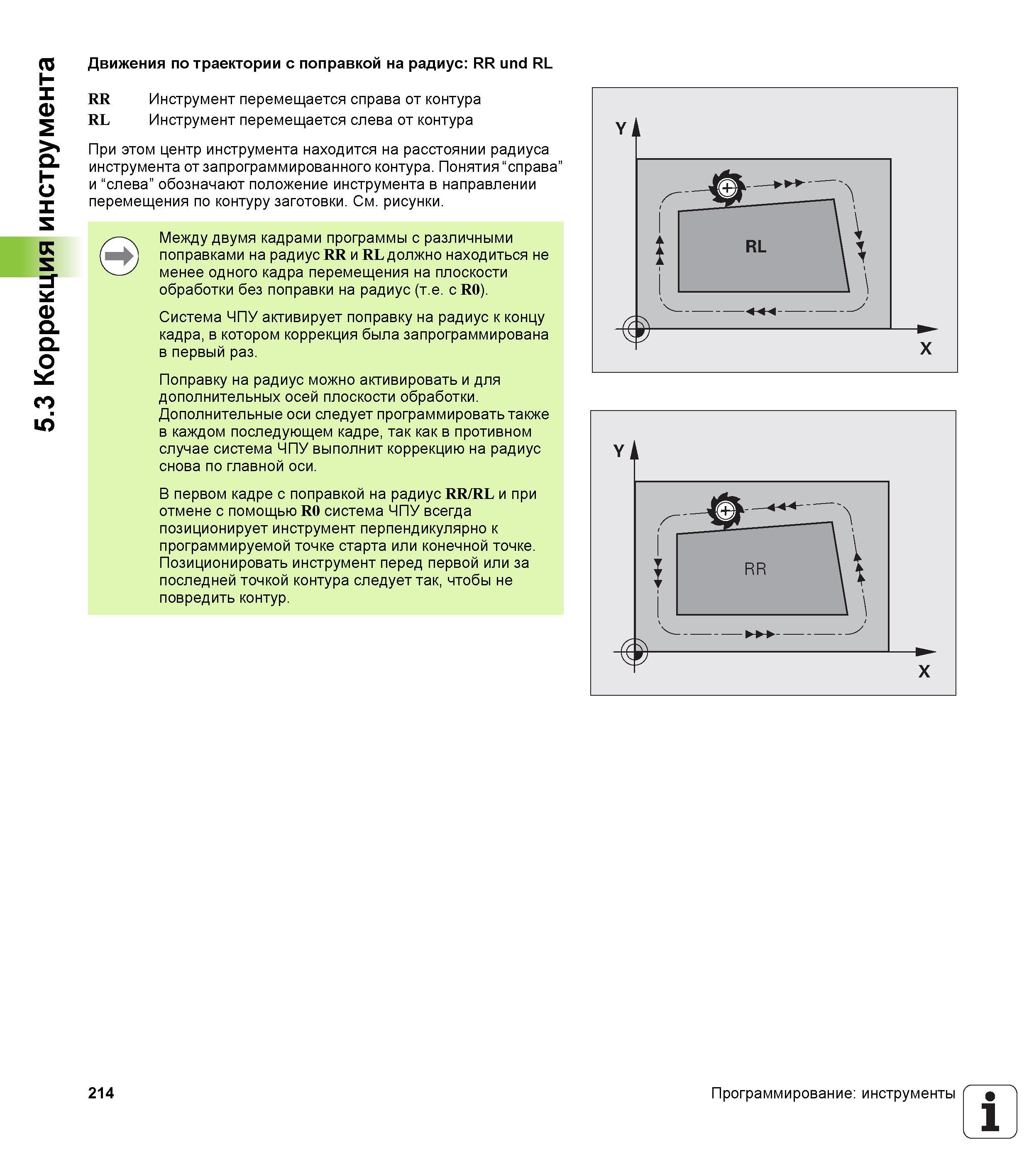

Система ЧПУ Heidenhain активирует поправку на радиус к концу кадра, в котором коррекция была запрограммирована в первый раз _ Поправку на радиус можно активировать и для дополнительных осей плоскости обработки. Дополнительные оси следует программировать также в каждом последующем кадре, так как в противном случае система ЧПУ выполнит коррекцию на радиус снова по главной оси. В первом кадре с поправкой на радиус RR/RL и при отмене с помощью R0 система ЧпУ всегда позиционирует инструмент перпендикулярно к программируемой точке старта или конечной точке. Позиционировать инструмент перед первой или за последней точкой контура следует так, чтобы не повредить контур. 214 Программирование: инструменты 1 Коррекция инструмента Движения по траектории с поправкой на радиус: RR und RL RR Инструмент перемещается справа от контура RL Инструмент перемещается слева от контура При этом центр инструмента находится на расстоянии радиуса инструмента от запрограммированного контура. Понятия “ справа” и “слева” обозначают положение инструмента в направлении перемещения по контуру заготовки. См. рисунки. Между двумя кадрами программы с различными поправками на радиус RR и RL должно находиться не менее одного кадра перемещения на плоскости обработки без поправки на радиус (т.е. с R0).
