Поправка на радиус вводится в L-кадре Введите координаты целевой точки и подтвердите кнопкой ENT ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ: Дв Руководство HEIDENHAIN iTNC 530 Программирование текстом 2012 Стр. 215 0215 Lab2u

Обновлено 2020-05-14 08:59:03

Системы числового программного управления / CNC programming and machining HEIDENHAIN \| Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.)

215 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.215

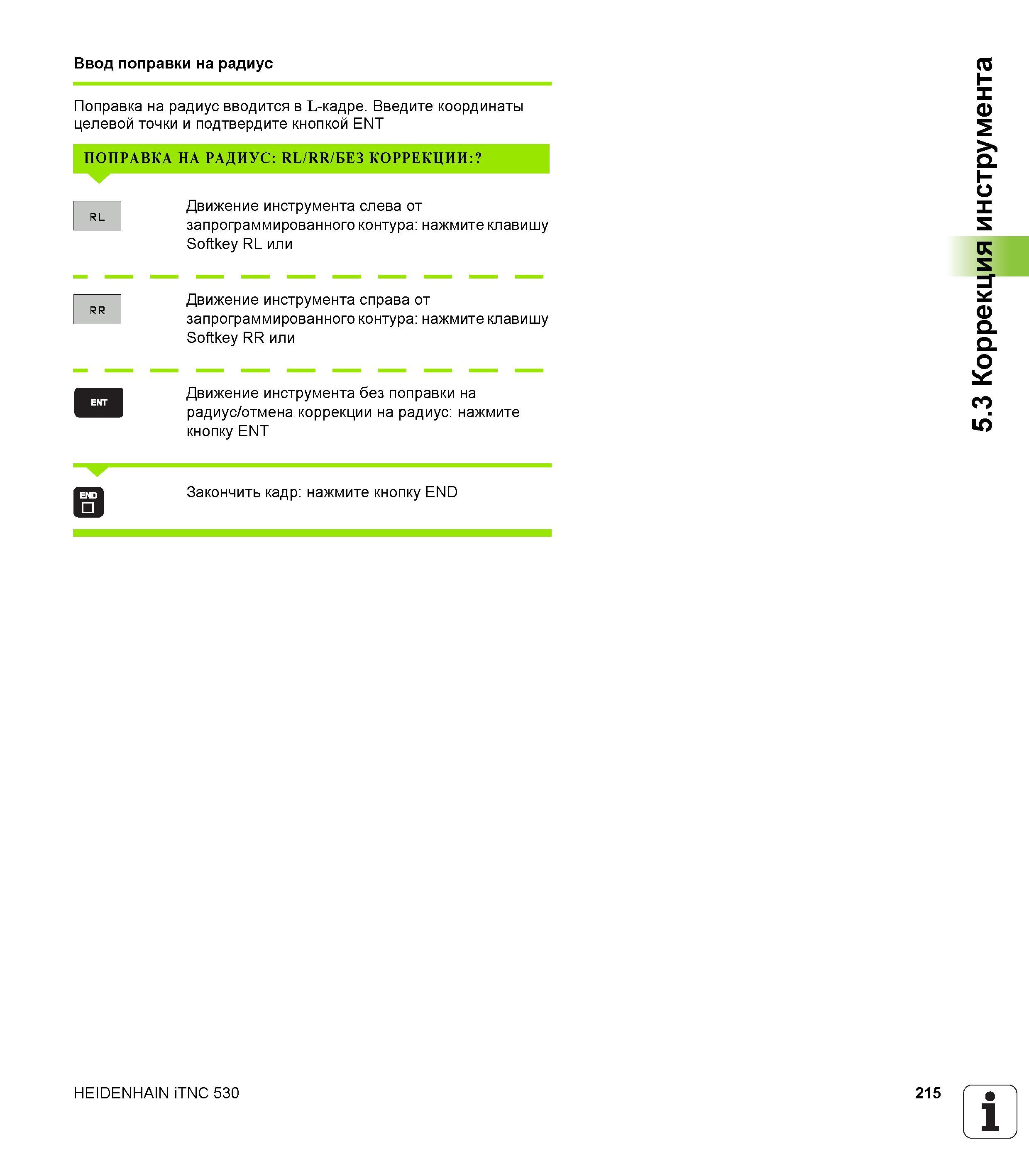

Поправка на радиус вводится в L-кадре Введите координаты целевой точки и подтвердите кнопкой ENT ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ: Дв Поправка на радиус вводится в L-кадре. Введите координаты целевой точки и подтвердите кнопкой ENT ПОПРАВКА НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ: Движение инструмента слева от запрограммированного контура: нажмите клавишу Softkey RL или RR Движение инструмента справа от запрограммированного контура: нажмите клавишу Softkey RR или Движение инструмента без поправки на радиус/отмена коррекции на радиус: нажмите кнопку ENT Закончить кадр: нажмите кнопку END HEIDENHAIN iTNC 530 215 1 5.3 Коррекция инструмента Ввод поправки на радиус
