Коррекция инструмента Система ЧПУ Heidenhain iTNC 530 изменяет траекторию инструмента на величину поправки, на длину инструмента по оси

Коррекция инструмента Система ЧПУ Heidenhain iTNC 530 изменяет траекторию инструмента на величину поправки, на длину инструмента по оси

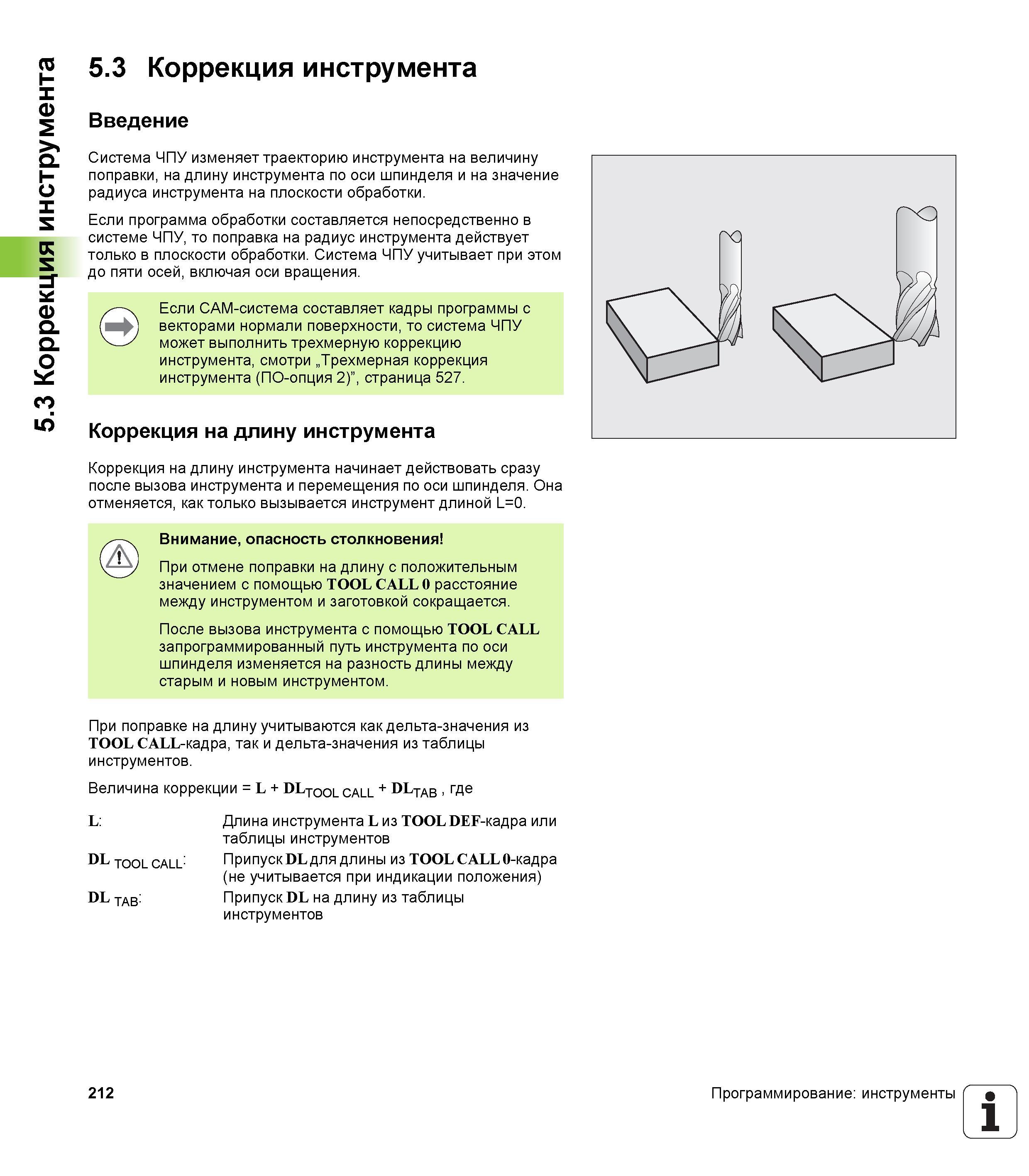

Коррекция инструмента Система ЧПУ Heidenhain iTNC 530 изменяет траекторию инструмента на величину поправки, на длину инструмента по оси _ шпинделя и на значение радиуса инструмента на плоскости обработки. Если программа обработки составляется непосредственно в системе ЧПУ, то поправка на радиус инструмента действует только в плоскости обработки. Система ЧПУ учитывает при этом до пяти осей, включая оси вращения. Если CAM-система составляет кадры программы с векторами нормали поверхности, то система ЧПУ может выполнить трехмерную коррекцию инструмента, смотри „Трехмерная коррекция инструмента (ПО-опция 2)”, страница 527. Коррекция на длину инструмента Коррекция на длину инструмента начинает действовать сразу после вызова инструмента и перемещения по оси шпинделя. Она отменяется, как только вызывается инструмент длиной L=0. Внимание, опасность столкновения При отмене поправки на длину с положительным значением с помощью TOOL CALL 0 расстояние между инструментом и заготовкой сокращается. После вызова инструмента с помощью TOOL CALL запрограммированный путь инструмента по оси шпинделя изменяется на разность длины между старым и новым инструментом. При поправке на длину учитываются как дельта-значения из TOOL CALL-кадра, так и дельта-значения из таблицы инструментов. Величина коррекции = L + DLTOol call + DLtab , где L: Длина инструмента L из TOOL DEF-кадра или таблицы инструментов DL tool call: Припуск DL для длины из TOOL CALL 0-кадра (не учитывается при индикации положения) DL tab: Припуск DL на длину из таблицы инструментов 212 Программирование: инструменты 1 5.3 Коррекция инструмента 5.3 Введение
