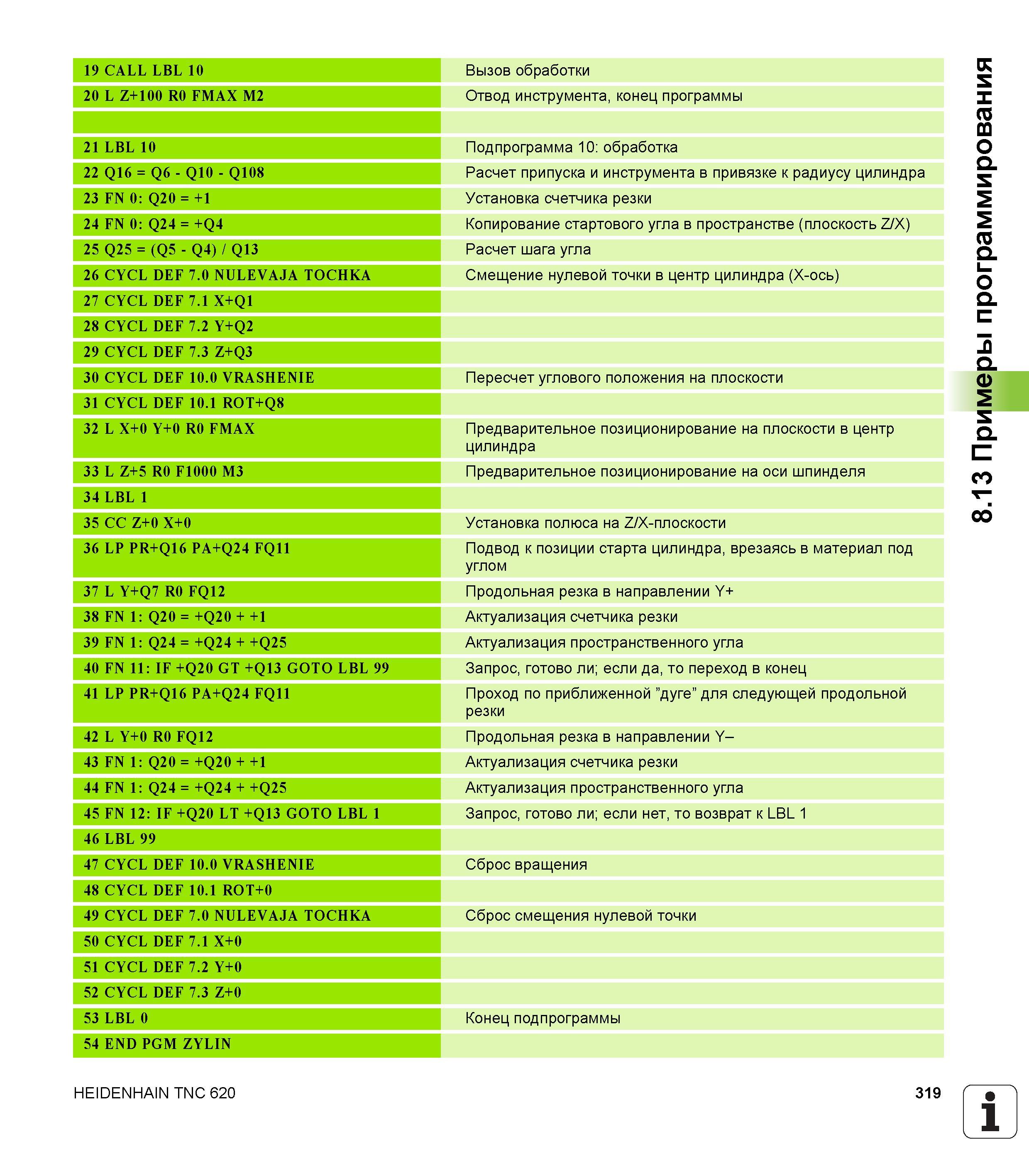

319 Руководство HEIDENHAIN 2012 TNC 620 Программирование открытым текстом Стр.319

Руководство HEIDENHAIN TNC 620 Открытым текстом 2012 Стр. 319 0319 Lab2u

19 CALL LBL 10 Вызов обработки Отвод инструмента, конец программы 20 L Z+100 R0 FMAX M2 21 LBL 10 Подпрограмма 10 обработка Расчет припуска и инструмента в привязке к радиусу цилиндра Установка счетчика резки Копирование стартового угла в пространстве (плоскость Z/X) Расчет шага угла Смещение нулевой точки в центр цилиндра (X-ось) Пересчет углового положения на плоскости 22 Q16 = Q6 - Q10 - Q108 23 FN 0 Q20 = +1 24 FN 0 Q24 = +Q4 25 Q25 = (Q5 - Q4) / Q13 26 CYCL DEF 7.0 NULEVAJA TOCHKA 27 CYCL DEF 7.1 X+Q1 28 CYCL DEF 7.2 Y+Q2 29 CYCL DEF 7.3 Z+Q3 30 CYCL DEF 10.0 VRASHENIE 31 CYCL DEF 10.1 ROT+Q8 32 L X+0 Y+0 R0 FMAX Предварительное позиционирование на плоскости в центр цилиндра Предварительное позиционирование на оси шпинделя 33 L Z+5 R0 F1000 M3 34 LBL 1 35 CC Z+0 X+0 Установка полюса на Z/X-плоскости Подвод к позиции старта цилиндра, врезаясь в материал под углом Продольная резка в направлении Y+ Актуализация счетчика резки Актуализация пространственного угла Запрос, готово ли; если да, то переход в конец Проход по приближенной ”дуге” для следующей продольной резки Продольная резка в направлении Y-Актуализация счетчика резки Актуализация пространственного угла Запрос, готово ли; если нет, то возврат к LBL 1 36 LP PR+Q16 PA+Q24 FQ11 37 L Y+Q7 R0 FQ12 38 FN 1 Q20 = +Q20 + +1 39 FN 1 Q24 = +Q24 + +Q25 40 FN 11 IF +Q20 GT +Q13 GOTO LBL 99 41 LP PR+Q16 PA+Q24 FQ11 42 L Y+0 R0 FQ12 43 FN 1 Q20 = +Q20 + +1 44 FN 1 Q24 = +Q24 + +Q25 45 FN 12 IF +Q20 LT +Q13 GOTO LBL 1 46 LBL 99 47 CYCL DEF 10.0 VRASHENIE Сброс вращения 48 CYCL DEF 10.1 ROT+0 49 CYCL DEF 7.0 NULEVAJA TOCHKA Сброс смещения нулевой точки Конец подпрограммы 50 CYCL DEF 7.1 X+0 51 CYCL DEF 7.2 Y+0 52 CYCL DEF 7.3 Z+0 53 LBL 0 54 END PGM ZYLIN HEIDENHAIN TNC 620 319 1 8.13 Примеры программирования
