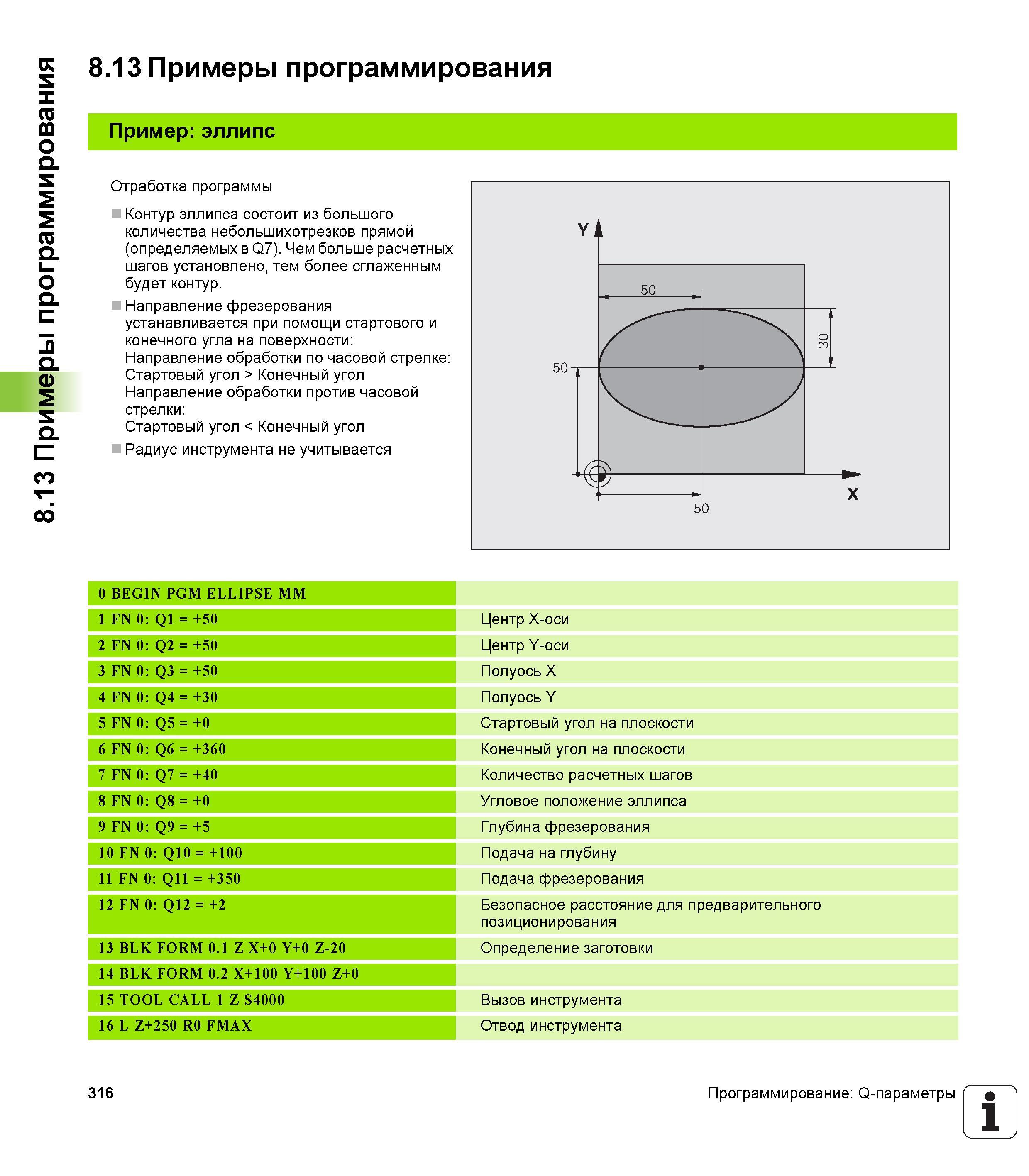

8.13 Примеры программирования 8.13 Примеры программирования Пример:эллипс Отработка программы Контур эллипса состоит из большого количества небольшихотрезков прямой (определяемых в Q7). Чем больше расчетных шагов установлено, тем более сглаженным будет контур. Направление фрезерования устанавливается при помощи стартового и конечного угла на поверхности Направление обработки по часовой стрелке Стартовый угол > Конечный угол Направление обработки против часовой стрелки Стартовый угол < Конечный угол Радиус инструмента не учитывается 0 BEGIN PGM ELLIPSE MM 1 FN 0 Q1 = +50 Центр X-оси 2 FN 0 Q2 = +50 Центр Y-оси 3 FN 0 Q3 = +50 Полуось X 4 FN 0 Q4 = +30 Полуось Y 5 FN 0 Q5 = +0 Стартовый угол на плоскости 6 FN 0 Q6 = +360 Конечный угол на плоскости 7 FN 0 Q7 = +40 Количество расчетных шагов 8 FN 0 Q8 = +0 Угловое положение эллипса 9 FN 0 Q9 = +5 Глубина фрезерования 10 FN 0 Q10 = +100 Подача на глубину 11 FN 0 Q11 = +350 Подача фрезерования 12 FN 0 Q12 = +2 Безопасное расстояние для предварительного позиционирования 13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки 14 BLK FORM 0.2 X+100 Y+100 Z+0 15 TOOL CALL 1 Z S4000 Вызов инструмента 16 L Z+250 R0 FMAX Отвод инструмента 316 Программирование Q-параметры 1
