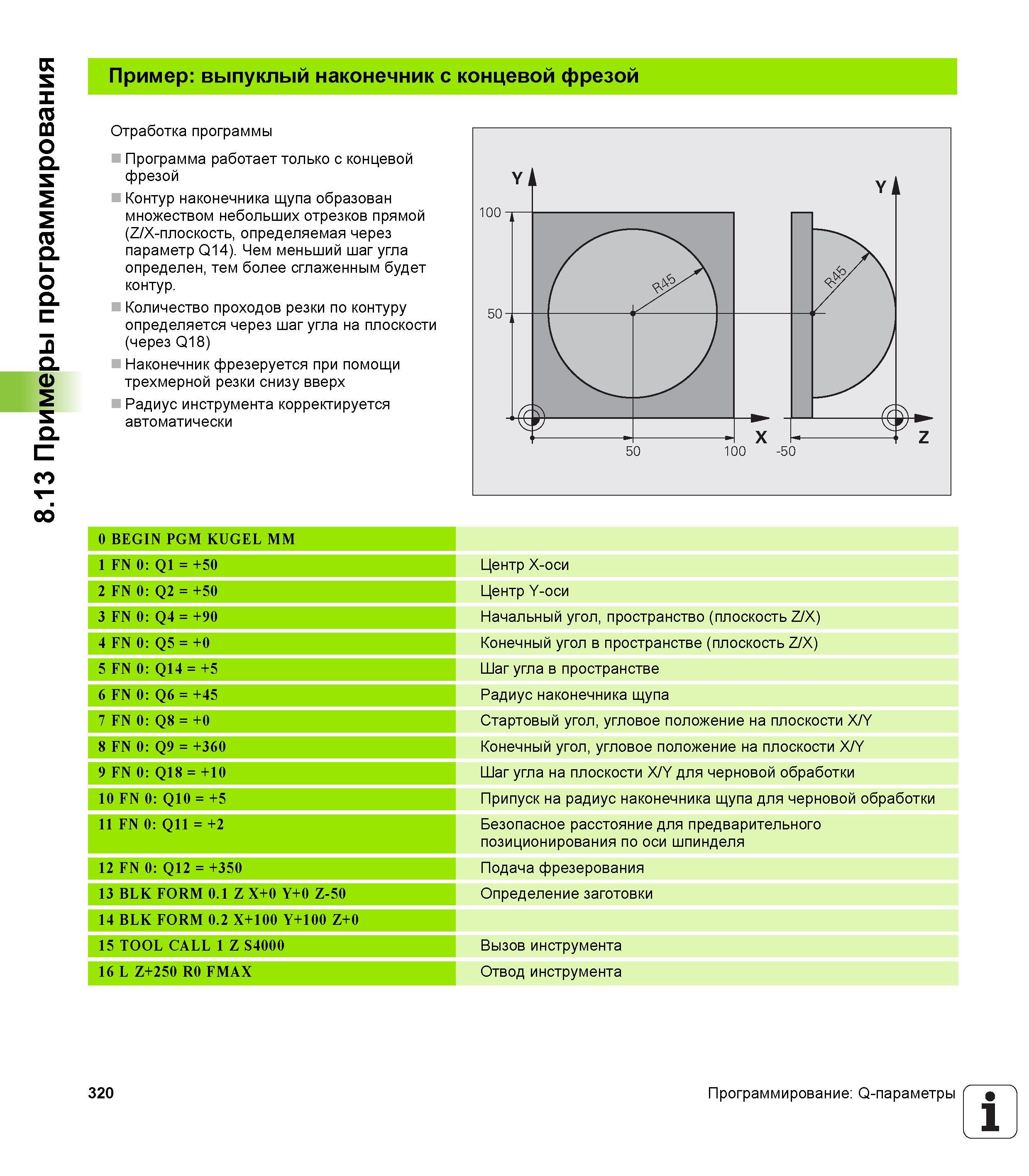

8.13 Примеры программирования Пример выпуклый наконечник с концевой фрезой Отработка программы Программа работает только с концевой фрезой Контур наконечника щупа образован множеством небольших отрезков прямой (Z/X-плоскость, определяемая через параметр Q14). Чем меньший шаг угла определен, тем более сглаженным будет контур. Количество проходов резки по контуру определяется через шаг угла на плоскости (через Q18) Наконечник фрезеруется при помощи трехмерной резки снизу вверх Радиус инструмента корректируется автоматически 0 BEGIN PGM KUGEL MM 0 N F Q1 = +50 0 N F СЯ Q2 = +50 0 N F Q4 = +90 0 N F тг Q5 = +0 0 N F Q14 = +5 6 FN 0 Q6 = +45 0 N F r- Q8 = +0 0 N F 00 Q9 = +360 9 FN 0 Q18 = +10 10 FN 0 Q10 = +5 0 N F Q11 = +2 12 FN 0 Q12 = +350 13 BLK FORM 0.1 Z X+0 Y+0 Z-50 14 BLK FORM 0.2 X+100 Y+100 Z+0 15 TOOL CALL 1 Z S4000 16 L Z+250 R0 FMAX Центр X-оси Центр Y-оси Начальный угол, пространство (плоскость Z/X) Конечный угол в пространстве (плоскость Z/X) Шаг угла в пространстве Радиус наконечника щупа Стартовый угол, угловое положение на плоскости X/Y Конечный угол, угловое положение на плоскости X/Y Шаг угла на плоскости X/Y для черновой обработки Припуск на радиус наконечника щупа для черновой обработки Безопасное расстояние для предварительного позиционирования по оси шпинделя Подача фрезерования Определение заготовки Вызов инструмента Отвод инструмента 320 Программирование Q-параметры 1
