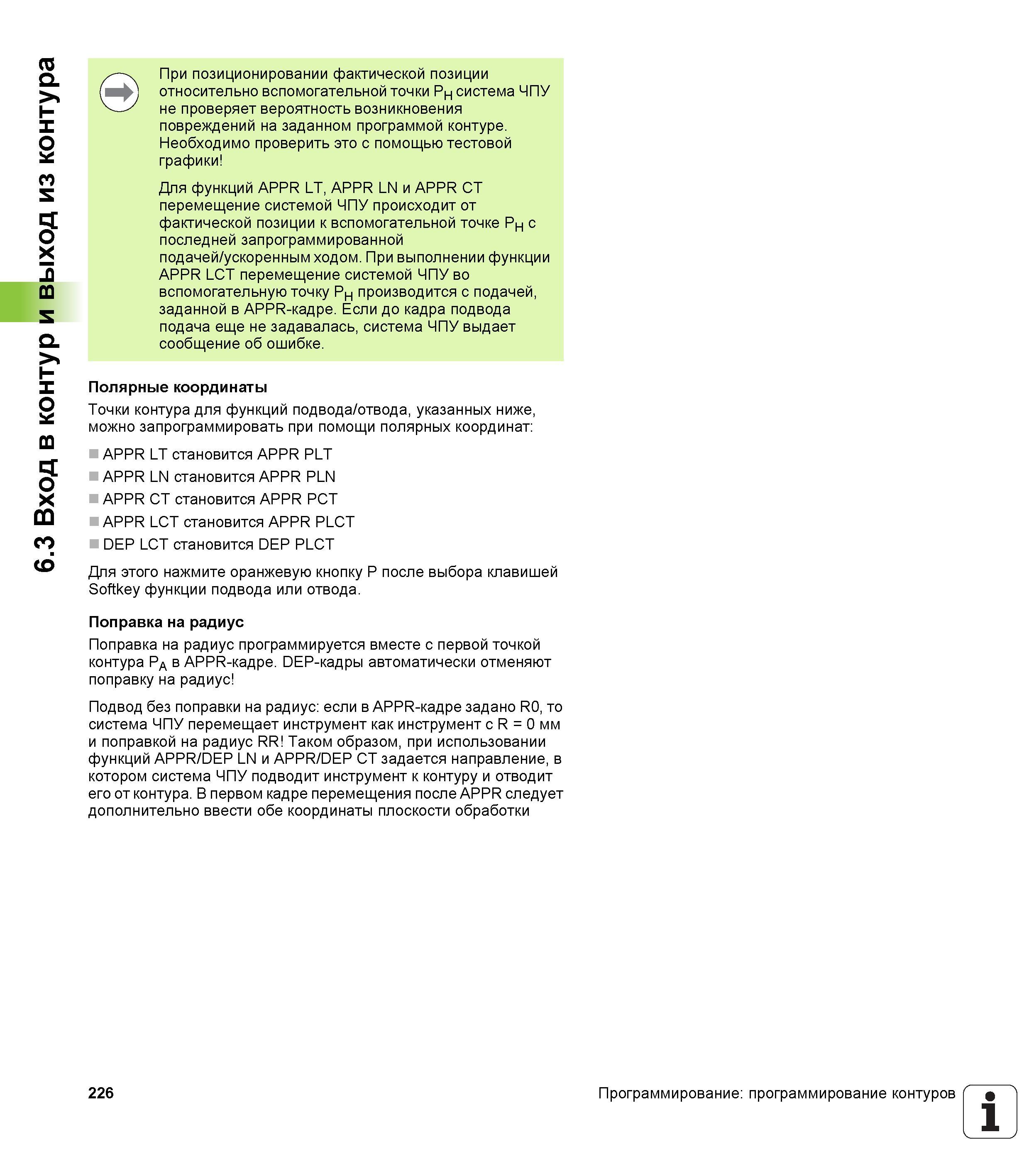

При позиционировании фактической позиции относительно вспомогательной точки Ph система ЧПУ не проверяет вероятность возникновения повреждений на заданном программой контуре. Необходимо проверить это с помощью тестовой графики Для функций APPR LT, APPR LN и APPR CT перемещение системой ЧПУ происходит от фактической позиции к вспомогательной точке Ph с последней запрограммированной подачей/ускоренным ходом. При выполнении функции APPR LCT перемещение системой ЧПУ во вспомогательную точку Ph производится с подачей, заданной в APPR-кадре. Если до кадра подвода подача еще не задавалась, система ЧПУ выдает сообщение об ошибке. Полярные координаты Точки контура для функций подвода/отвода, указанных ниже, можно запрограммировать при помощи полярных координат: APPR LT становится APPR PLT APPR LN становится APPR PLN APPR CT становится APPR PCT APPR LCT становится APPR PLCT DEP LCT становится DEP PLCT Для этого нажмите оранжевую кнопку Р после выбора клавишей Softkey функции подвода или отвода. Поправка на радиус Поправка на радиус программируется вместе с первой точкой контура Pa в APPR-кадре. DEP-кадры автоматически отменяют поправку на радиус Подвод без поправки на радиус: если в APPR-кадре задано R0, то система ЧПУ перемещает инструмент как инструмент с R = 0 мм и поправкой на радиус RR Таком образом, при использовании функций APPR/DEP LN и APPR/DEP CT задается направление, в котором система ЧПУ подводит инструмент к контуру и отводит его от контура. В первом кадре перемещения после APPR следует дополнительно ввести обе координаты плоскости обработки 226 Программирование: программирование контуров 1 6.3 Вход в контур и выход из контура
