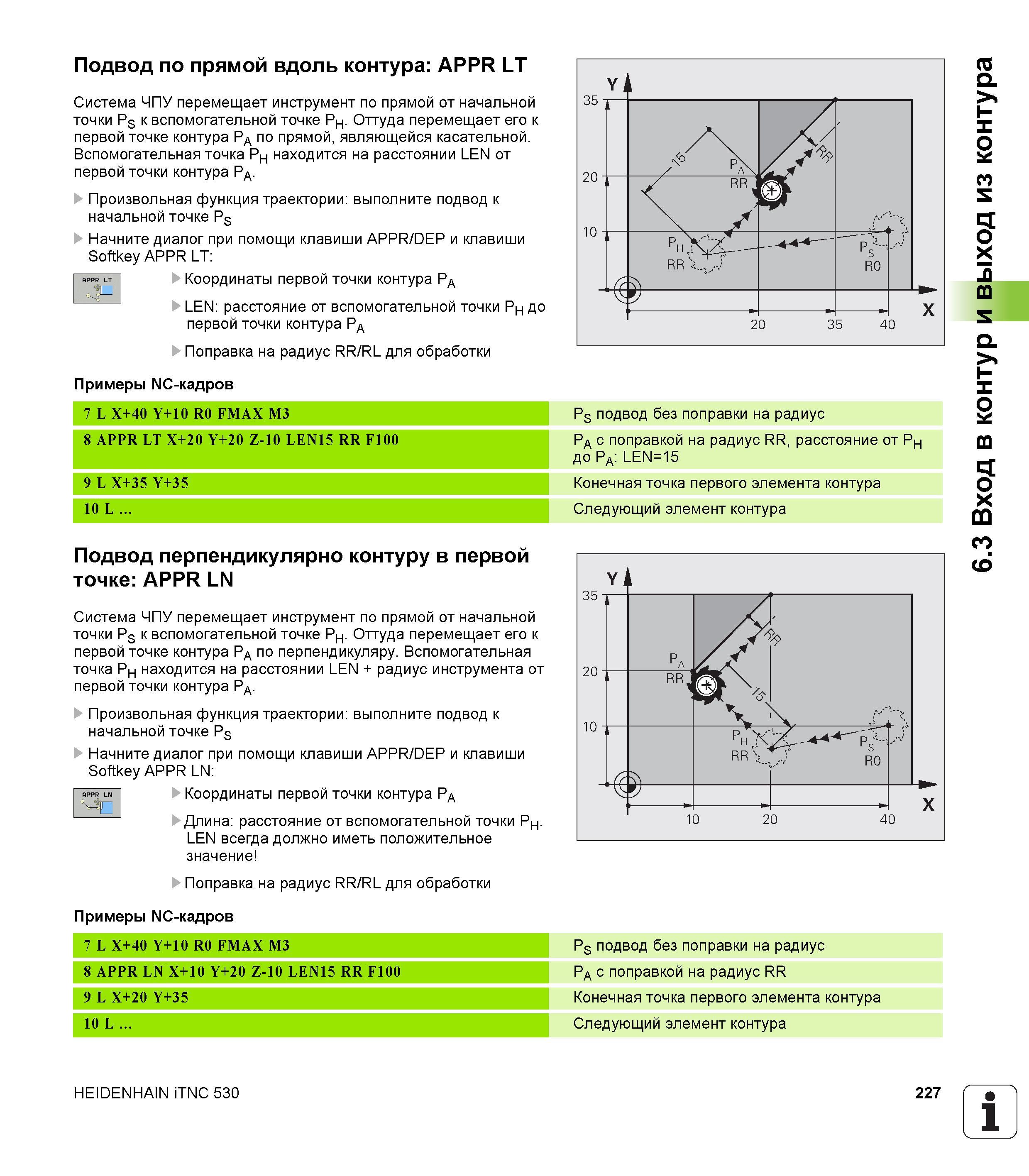

Подвод по прямой вдоль контура: APPR LT Система ЧПУ Heidenhain iTNC 530 перемещает инструмент по прямой от начальной точки Ps _ к вспомогательной точке Ph. Оттуда перемещает его к первой точке контура Pa по прямой, являющейся касательной. Вспомогательная точка Ph находится на расстоянии LEN от первой точки контура Pa. Произвольная функция траектории: выполните подвод к начальной точке PS Начните диалог при помощи клавиши APPR/DEP и клавиши Softkey APPR LT: HP LT Координаты первой точки контура Pa LEN: расстояние от вспомогательной точки Рн до первой точки контура Pa Поправка на радиус RR/RL для обработки Примеры NC-кадров 7 L X+40 Y+10 R0 FMAX M3 Ps подвод без поправки на радиус 8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100 Pa с поправкой на радиус RR, расстояние от Ph до PA: LEN=15 9 L X+35 Y+35 Конечная точка первого элемента контура 10 L Следующий элемент контура Подвод перпендикулярно контуру в первой точке: APPR LN Система ЧПУ перемещает инструмент по прямой от начальной точки Ps к вспомогательной точке Ph. Оттуда перемещает его к первой точке контура Pa по перпендикуляру. Вспомогательная точка Ph находится на расстоянии LEN + радиус инструмента от первой точки контура Pa. Произвольная функция траектории: выполните подвод к начальной точке PS Начните диалог при помощи клавиши APPR/DEP и клавиши Softkey APPR LN: > Координаты первой точки контура РА Длина: расстояние от вспомогательной точки Ph. LEN всегда должно иметь положительное значение "а Поправка на радиус RR/RL для обработки Примеры NC-кадров 7 L X+40 Y+10 R0 FMAX M3 Ps подвод без поправки на радиус 8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 Pa с поправкой на радиус RR 9 L X+20 Y+35 Конечная точка первого элемента контура 10 L Следующий элемент контура HEIDENHAIN iTNC 530 227 1 6.3 Вход в контур и выход из контура
