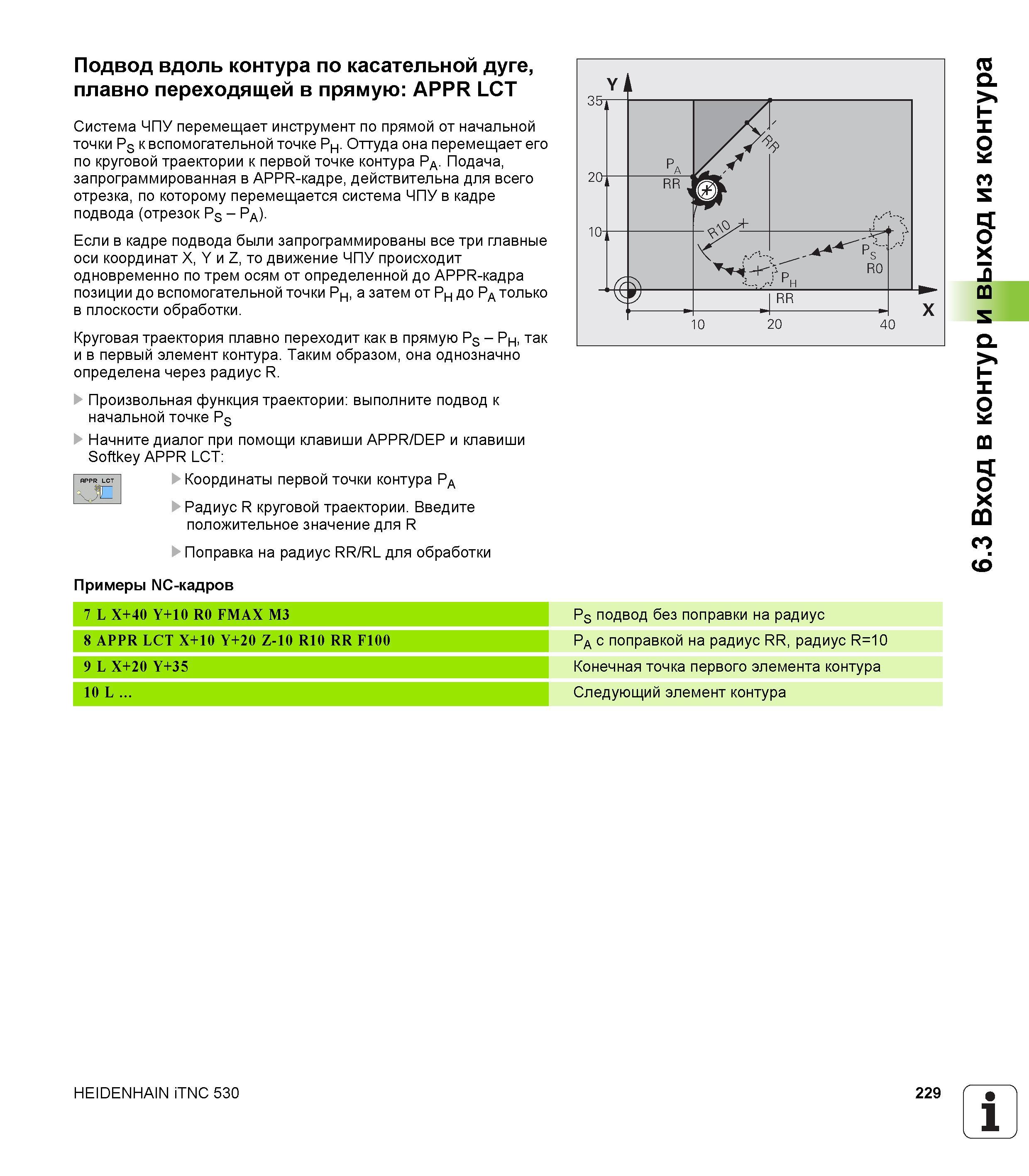

Подвод вдоль контура по касательной дуге, плавно переходящей в прямую: APPR LCT Система ЧПУ перемещает инструмент по прямой от начальной точки Ps к вспомогательной точке Рн. Оттуда она перемещает его по круговой траектории к первой точке контура РА. Подача, запрограммированная в APpR-кадре, действительна для всего отрезка, по которому перемещается система ЧПУ в кадре подвода (отрезок Ps - Pa). Если в кадре подвода были запрограммированы все три главные оси координат X, Y и Z, то движение ЧПУ происходит одновременно по трем осям от определенной до APPR-кадра позиции до вспомогательной точки Ph, а затем от Ph до Pa только в плоскости обработки. Круговая траектория плавно переходит как в прямую Ps - Ph, так и в первый элемент контура. Таким образом, она однозначно определена через радиус R. Произвольная функция траектории: выполните подвод к начальной точке Ps Начните диалог при помощи клавиши APPR/DEP и клавиши Softkey APPR LCT: Координаты первой точки контура РА fiPPR LCT Радиус R круговой траектории. Введите положительное значение для R Поправка на радиус RR/RL для обработки Примеры NC-кадров 7 L X+40 Y+10 R0 FMAX M3 Ps подвод без поправки на радиус 8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 Pa с поправкой на радиус RR, радиус R=10 9 L X+20 Y+35 Конечная точка первого элемента контура 10 L Следующий элемент контура HEIDENHAIN iTNC 530 229 1 6.3 Вход в контур и выход из контура
