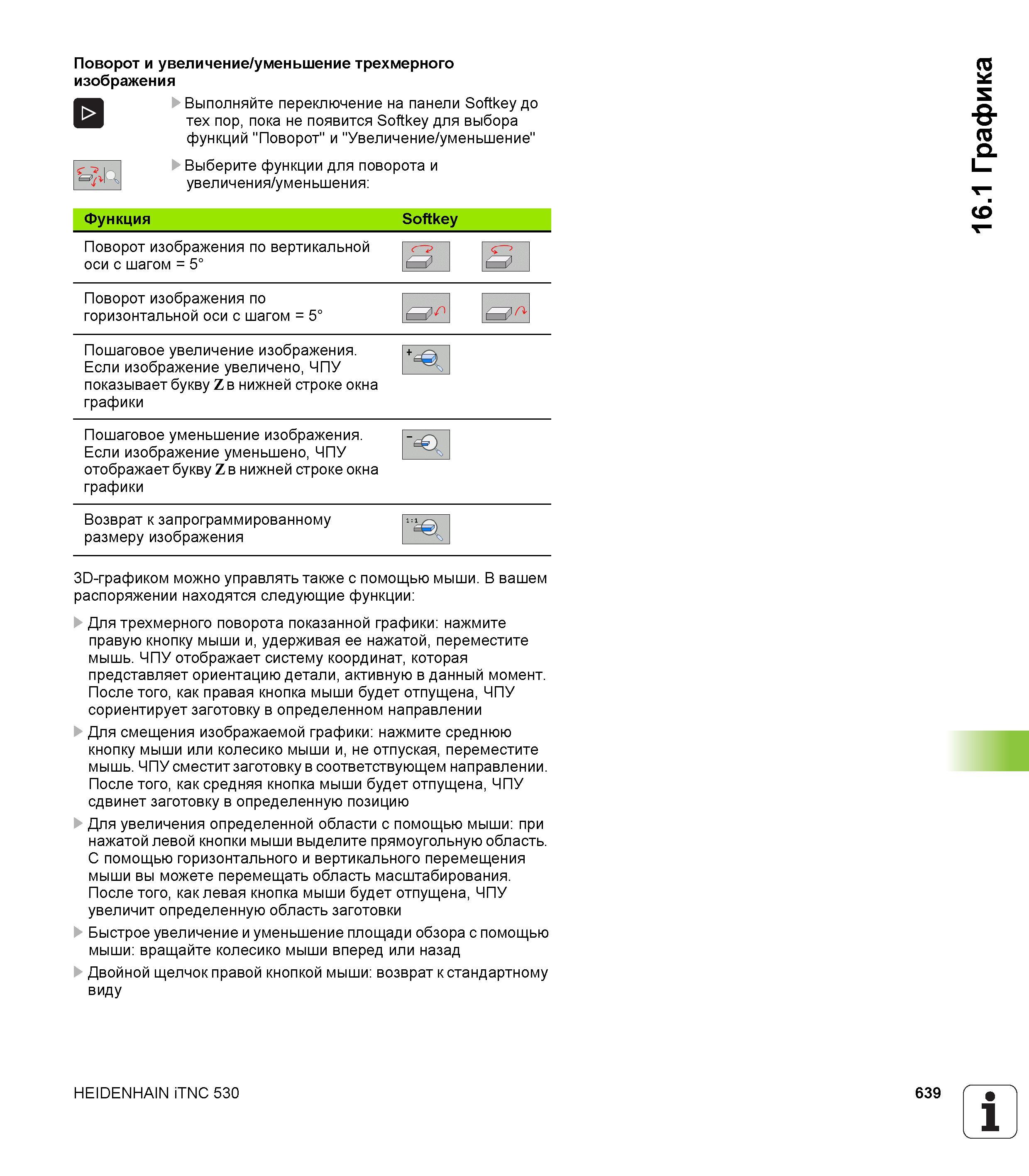

Поворот и увеличение / уменьшение трехмерного изображения Выполняйте переключение на панели Softkey до тех пор, пока не появится Softkey для выбора функций "Поворот" и "Увеличение/уменьшение" Выберите функции для поворота и увеличения/уменьшения: Функция Поворот изображения по вертикальной оси с шагом = 5° Softkey > Поворот изображения по горизонтальной оси с шагом = 5° Пошаговое увеличение изображения. Если изображение увеличено, ЧПУ показывает букву Z в нижней строке окна графики Пошаговое уменьшение изображения. Если изображение уменьшено, ЧПУ отображает букву Z в нижней строке окна графики Возврат к запрограммированному размеру изображения 30-графиком можно управлять также с помощью мыши. В вашем распоряжении находятся следующие функции: Для трехмерного поворота показанной графики: нажмите правую кнопку мыши и, удерживая ее нажатой, переместите мышь. ЧПУ отображает систему координат, которая представляет ориентацию детали, активную в данный момент. После того, как правая кнопка мыши будет отпущена, ЧПУ сориентирует заготовку в определенном направлении Для смещения изображаемой графики: нажмите среднюю кнопку мыши или колесико мыши и, не отпуская, переместите мышь. ЧПУ сместит заготовку в соответствующем направлении. После того, как средняя кнопка мыши будет отпущена, ЧПУ сдвинет заготовку в определенную позицию Для увеличения определенной области с помощью мыши: при нажатой левой кнопки мыши выделите прямоугольную область. С помощью горизонтального и вертикального перемещения мыши вы можете перемещать область масштабирования. После того, как левая кнопка мыши будет отпущена, ЧПУ увеличит определенную область заготовки Быстрое увеличение и уменьшение площади обзора с помощью мыши: вращайте колесико мыши вперед или назад Двойной щелчок правой кнопкой мыши: возврат к стандартному виду HEIDENHAIN iTNC 530 639 1 16.1 Графика
