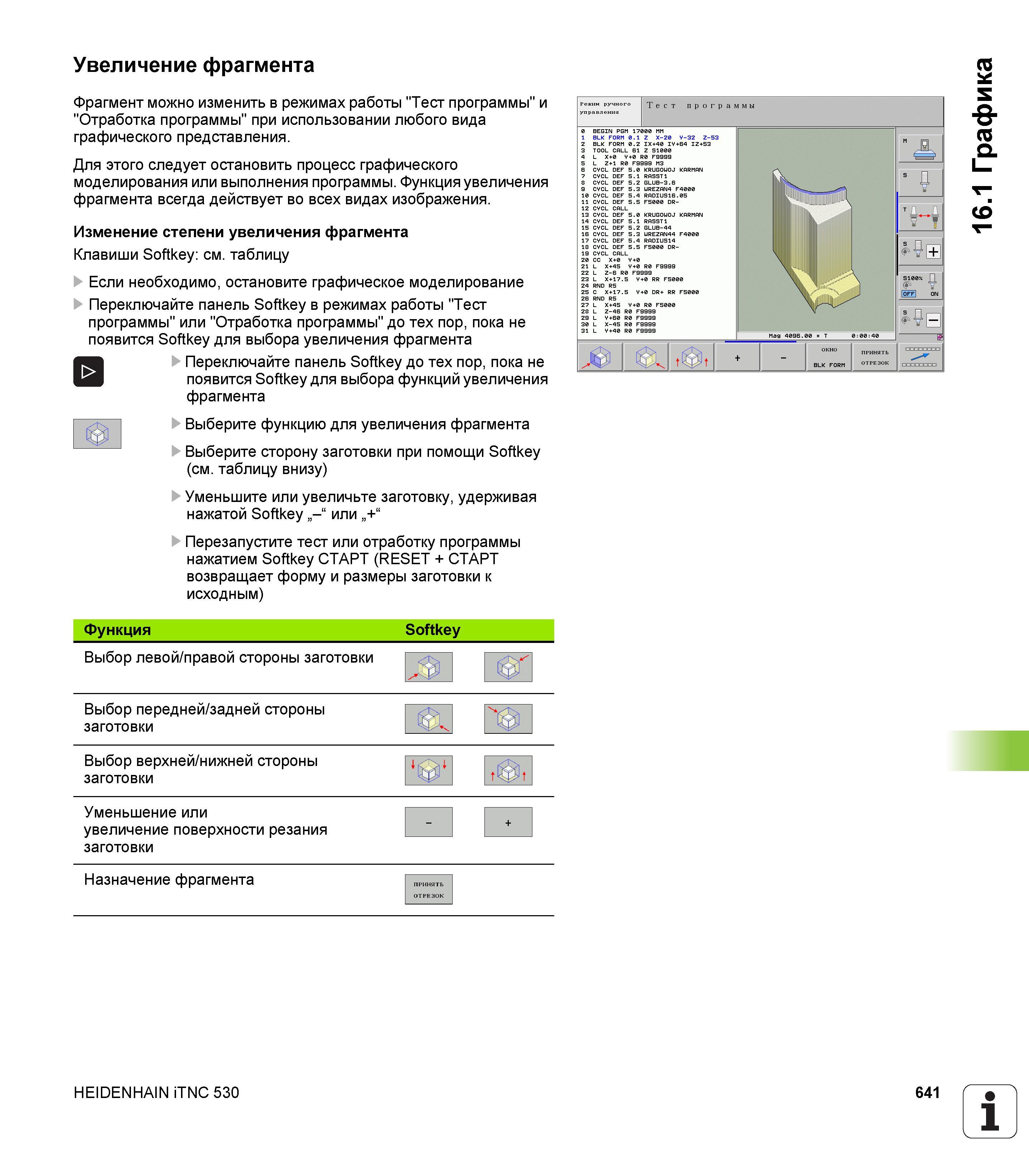

Увеличение фрагмента Фрагмент можно изменить в режимах работы "Тест программы" и "Отработка программы" при использовании любого вида графического представления. Для этого следует остановить процесс графического моделирования или выполнения программы. Функция увеличения фрагмента всегда действует во всех видах изображения. Изменение степени увеличения фрагмента Клавиши Softkey: см. таблицу Если необходимо, остановите графическое моделирование Переключайте панель Softkey в режимах работы "Тест программы" или "Отработка программы" до тех пор, пока не появится Softkey для выбора увеличения фрагмента Переключайте панель Softkey до тех пор, пока не появится Softkey для выбора функций увеличения фрагмента Выберите функцию для увеличения фрагмента Выберите сторону заготовки при помощи Softkey (см. таблицу внизу) Уменьшите или увеличьте заготовку, удерживая нажатой Softkey „-“ или „+“ Перезапустите тест или отработку программы нажатием Softkey СТАРТ (RESET + СТАРТ возвращает форму и размеры заготовки к исходным) Функция Softkey Выбор левой/правой стороны заготовки Выбор передней/задней стороны заготовки Выбор верхней/нижней стороны заготовки Уменьшение или увеличение поверхности резания заготовки Назначение фрагмента ПРИНЯТЬ ОТРЕЗОК режим ручного Те с программы 0 BEGIN PC 1 BLK FORh 2 BLK FORh 3 TOOL CRL 4 L X+0 5 L Z+1 CVCL DE 7 CVCL DE 8 CVCL DE 9 CVCL DE 10 CVCL DE 11 CVCL DE 12 CVCL CR 13 CVCL DE 14 CVCL DE 15 CVCL DE 16 CVCL DE 17 CVCL DE 18 CVCL DE 19 CVCL CR 20 CC X+0 21 L X+45 22 L Z-6 23 L X+17 24 RND R5 25 С X+17 26 RND R5 27 L X+45 28 L Z-46 29 L V+60 30 L X-45 31 L V+40 M 17000 MM 0.1 Z X-20 V-32 Z-53 0.2 IX+40 IV+64 IZ+53 L 61 Z 51000 V+0 R0 F9999 0 F9999 М3 5.0 KRUGOUOJ KRRMRN 5.1 RR55T1 5.2 GLUB-3.6 5.3 UREZRN4 F4000 5.4 RRDIU516.05 5.5 F5000 DR- 5.0 KRUGOUOJ KRRMRN 5.1 RR55T1 5.2 GLUB-44 5.3 UREZRN44 F4000 5.4 RRDIU514 5.5 F5000 DR- V+0 V+0 R0 F9999 0 F9999 5 V+0 RR F5000 5 V+0 DR+ RR F5000 V+0 R0 F5000 R0 F9999 R0 F9999 R0 F9999 R0 F9999 .щи Mag 4095 l j 00 T 0:00:40 'H Яев 5i 00 ii ¥ OFF ON Ян m At + OKHO ПРИНЯТЬ BLK FORM ОТРЕЗОК HEIDENHAIN iTNC 530 641 1 16.1 Графика
