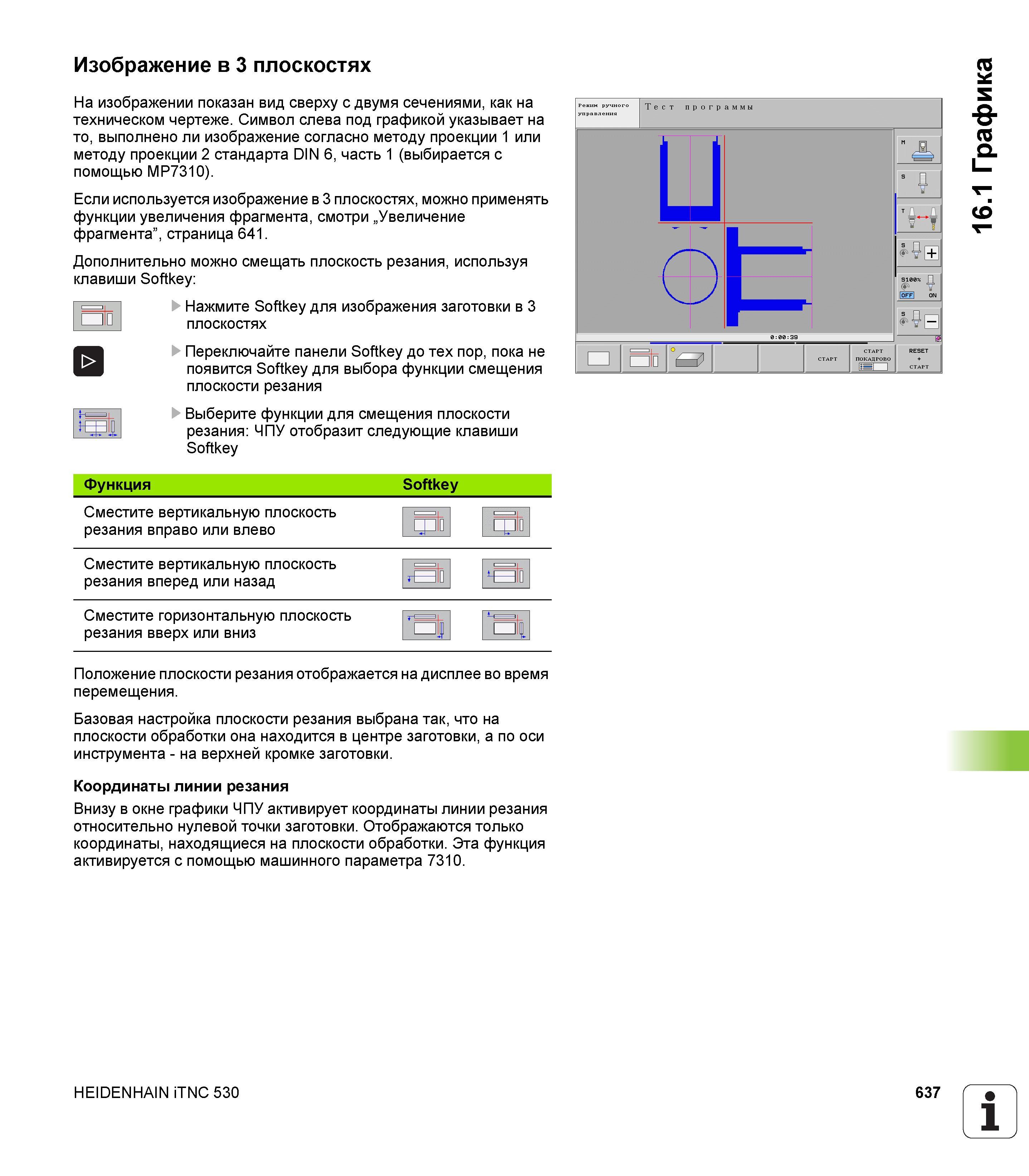

Изображение в 3 плоскостях На изображении показан вид сверху с двумя сечениями, как на техническом чертеже. Символ слева под графикой указывает на то, выполнено ли изображение согласно методу проекции 1 или методу проекции 2 стандарта DIN 6, часть 1 (выбирается с помощью MP7310). Если используется изображение в 3 плоскостях, можно применять функции увеличения фрагмента, смотри „Увеличение фрагмента”, страница 641. Дополнительно можно смещать плоскость резания, используя клавиши Softkey: =4 Нажмите Softkey для изображения заготовки в 3 плоскостях Переключайте панели Softkey до тех пор, пока не появится Softkey для выбора функции смещения плоскости резания Выберите функции для смещения плоскости резания: ЧПУ отобразит следующие клавиши Softkey Функция Softkey Сместите вертикальную плоскость резания вправо или влево Сместите вертикальную плоскость резания вперед или назад Сместите горизонтальную плоскость резания вверх или вниз О Положение плоскости резания отображается на дисплее во время перемещения. Базовая настройка плоскости резания выбрана так, что на плоскости обработки она находится в центре заготовки, а по оси инструмента - на верхней кромке заготовки. Координаты линии резания Внизу в окне графики ЧПУ активирует координаты линии резания относительно нулевой точки заготовки. Отображаются только координаты, находящиеся на плоскости обработки. Эта функция активируется с помощью машинного параметра 7310. HEIDENHAIN iTNC 530 637 1 16.1 Графика
