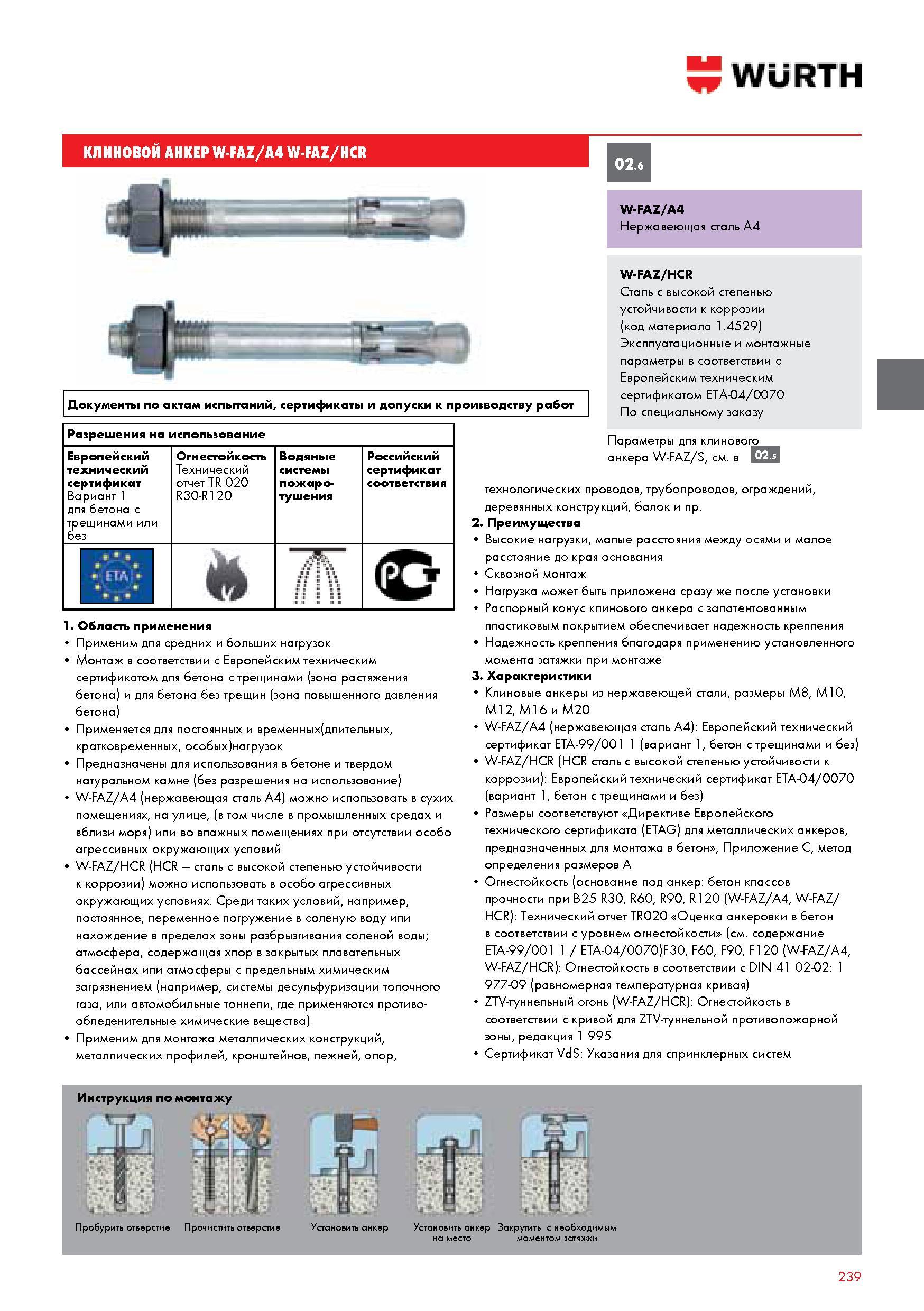

Клиновые анкеры Wurth W-FAZ/A4 из нержавеющей стали Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование

Клиновые анкеры Wurth W-FAZ/A4 из нержавеющей стали Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование

Клиновые анкеры Wurth W-FAZ/A4 из нержавеющей стали Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование _ Европейский технический сертификат Вариант 1 для бетона с трещинами или без Огнестойкость Технический отчет TR 020 R30-R120 Водяные системы пожар тушения Российский сертификат соответствия Ж 1. Область применения Применим для средних и больших нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона повышенного давления бетона) Применяется для постоянных и временных(длительных кратковременных особых)нагрузок Предназначены для использования в бетоне и твердом натуральном камне (без разрешения на использование) W-FAZ A4 (нержавеющая сталь A4) можно использовать в сухих помещениях на улице (в том числе в промышленных средах и вблизи моря) или во влажных помещениях при отсутствии особо агрессивных окружающих условий W-FAZ HCR (HCR сталь с высокой степенью устойчивости к коррозии) можно использовать в особо агрессивных окружающих условиях. Среди таких условий например постоянное переменное погружение в соленую воду или нахождение в пределах зоны разбрызгивания соленой воды атмосфера содержащая хлор в закрытых плавательных бассейнах или атмосферы с предельным химическим загрязнением (например системы десульфуризации топочного газа или автомобильные тоннели где применяются противо-обледенительные химические вещества) Применим для монтажа металлических конструкций металлических профилей кронштейнов лежней опор W-FAZ HCR Сталь с высокой степенью устойчивости к коррозии (код материала 1.4529) Эксплуатационные и монтажные параметры в соответствии с Европейским техническим сертификатом ЕТА-04 0070 По специальному заказу Параметры для клинового анкера W-FAZ S см. в ESS технологических проводов трубопроводов ограждений деревянных конструкций балок и пр. 2. Преимущества Высокие нагрузки малые расстояния между осями и малое расстояние до края основания Сквозной монтаж Нагрузка может быть приложена сразу же после установки Распорный конус клинового анкера с запатентованным пластиковым покрытием обеспечивает надежность крепления Надежность крепления благодаря применению установленного момента затяжки при монтаже 3. Характеристики Клиновые анкеры из нержавеющей стали размеры M8 M10 M12 M16 и M20 W-FAZ A4 (нержавеющая сталь A4) Европейский технический сертификат ETA-99 001 1 (вариант 1 бетон с трещинами и без) W-FAZ HCR (HCR сталь с высокой степенью устойчивости к коррозии) Европейский технический сертификат ETA-04 0070 (вариант 1 бетон с трещинами и без) Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Огнестойкость (основание под анкер бетон классов прочности при В25 R30 R60 R90 R120 (W-FAZ A4 W-FAZ HCR) Технический отчет TR020 Оценка анкеровки в бетон в соответствии с уровнем огнестойкости (см. содержание ETA-99 001 1 ETA-04 0070)F30 F60 F90 F120 (W-FAZ A4 W-FAZ HCR) Огнестойкость в соответствии с DIN 41 02-02 1 977-09 (равномерная температурная кривая) ZTV-туннельный огонь (W-FAZ HCR) Огнестойкость в соответствии с кривой для ZTV-туннельной противопожарной зоны редакция 1 995 Сертификат VdS Указания для спринклерных систем 02.6 239 КЛИНОВОЙ АНКЕР W-FAZ/HCR WURTH W-FAZ A4 Нержавеющая сталь А4
