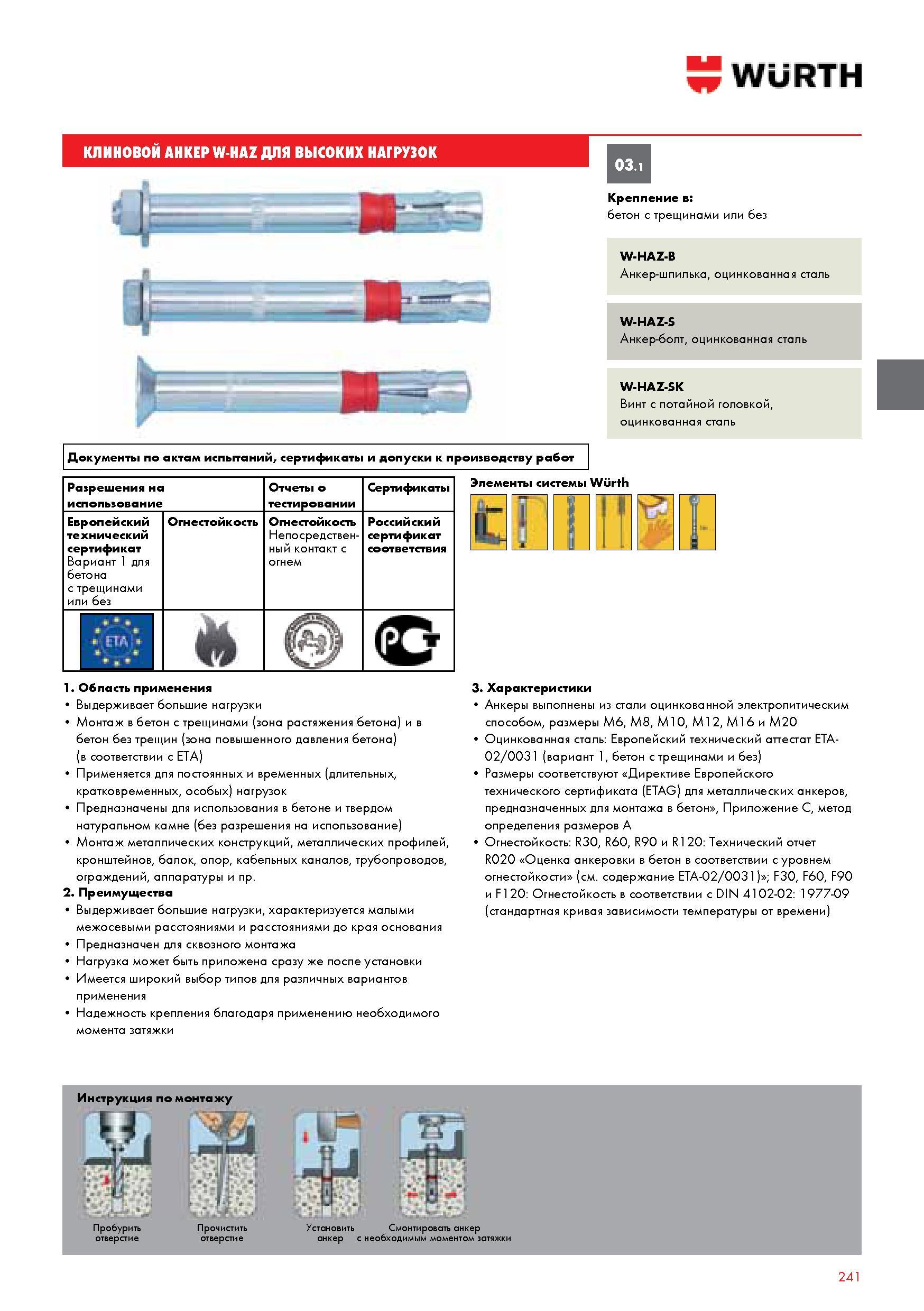

КЛИНОВОЙ АНКЕР W-HAZ ДЛЯ ВЫСОКИХ НАГРУЗОК Крепление в бетон с трещинами или без W-HAZ-B Анкер-шпилька оцинкованная сталь W-HAZ-S Анкер-болт оцинкованн Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 241 0241 Lab2u

КЛИНОВОЙ АНКЕР W-HAZ ДЛЯ ВЫСОКИХ НАГРУЗОК Крепление в бетон с трещинами или без W-HAZ-B Анкер-шпилька оцинкованная сталь W-HAZ-S Анкер-болт оцинкованная сталь W-HAZ-SK Винт с потайной головкой оцинкованная сталь Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Отчеты о тестировании Сертификаты Европейский технический сертификат Вариант 1 для бетона с трещинами или без Огнестойкость Огнестойкость Непосредственный контакт с огнем Российский сертификат соответствия Элементы системы Wurth 1. Область применения Выдерживает большие нагрузки Монтаж в бетон с трещинами (зона растяжения бетона) и в бетон без трещин (зона повышенного давления бетона) (в соответствии с ЕТА) Применяется для постоянных и временных (длительных кратковременных особых) нагрузок Предназначены для использования в бетоне и твердом натуральном камне (без разрешения на использование) Монтаж металлических конструкций металлических профилей кронштейнов балок опор кабельных каналов трубопроводов ограждений аппаратуры и пр. 2. Преимущества Выдерживает большие нагрузки характеризуется малыми межосевыми расстояниями и расстояниями до края основания Предназначен для сквозного монтажа Нагрузка может быть приложена сразу же после установки Имеется широкий выбор типов для различных вариантов применения Надежность крепления благодаря применению необходимого момента затяжки 3. Характеристики Анкеры выполнены из стали оцинкованной электролитическим способом размеры M6 M8 M10 M12 M16 и M20 Оцинкованная сталь Европейский технический аттестат ETA-02 0031 (вариант 1 бетон с трещинами и без) Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Огнестойкость R30 R60 R90 и R120 Технический отчет R020 Оценка анкеровки в бетон в соответствии с уровнем огнестойкости (см. содержание ETA-02 0031) F30 F60 F90 и F120 Огнестойкость в соответствии с DIN 4102-02 1977-09 (стандартная кривая зависимости температуры от времени) 03.1 241
