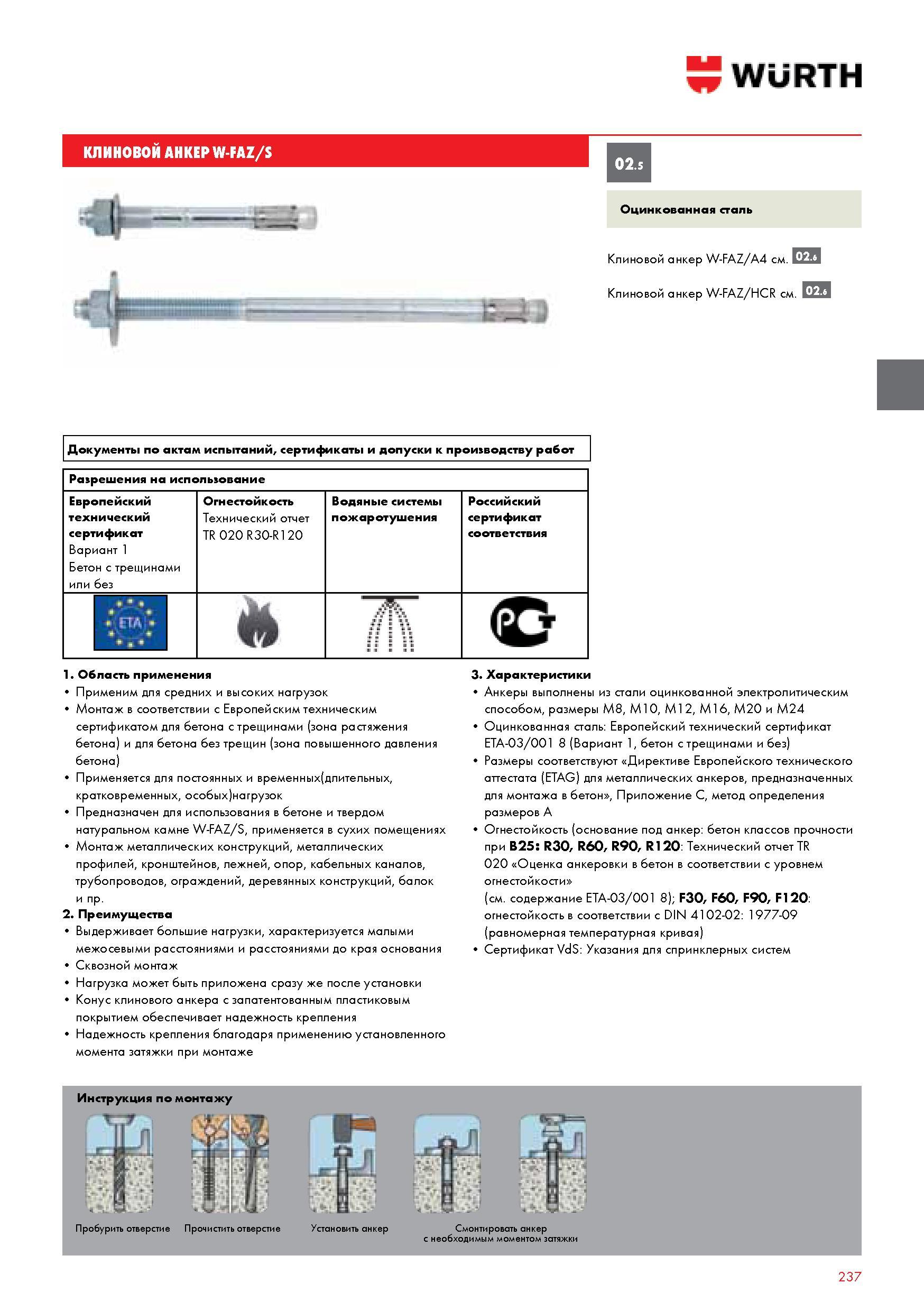

КЛИНОВОЙ АНКЕР W-FAZ S WURTH 9 пин Оцинкованная сталь Клиновой анкер W-FAZ A4 Клиновой анкер W-FAZ HCR см ESQ 02 5 Документы по актам испытаний сертиф Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 237 0237 Lab2u

КЛИНОВОЙ АНКЕР W-FAZ S WURTH 9 пин Оцинкованная сталь Клиновой анкер W-FAZ A4 Клиновой анкер W-FAZ HCR см. ESQ 02.5 Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Европейский технический сертификат Вариант 1 Бетон с трещинами или без Огнестойкость Технический отчет TR 020 R30-R120 Водяные системы пожаротушения Российский сертификат соответствия н Ж с- 1. Область применения Применим для средних и высоких нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона повышенного давления бетона) Применяется для постоянных и временных(длительных кратковременных особых)нагрузок Предназначен для использования в бетоне и твердом натуральном камне W-FAZ S применяется в сухих помещениях Монтаж металлических конструкций металлических профилей кронштейнов лежней опор кабельных каналов трубопроводов ограждений деревянных конструкций балок и пр. 2. Преимущества Выдерживает большие нагрузки характеризуется малыми межосевыми расстояниями и расстояниями до края основания Сквозной монтаж Нагрузка может быть приложена сразу же после установки Конус клинового анкера с запатентованным пластиковым покрытием обеспечивает надежность крепления Надежность крепления благодаря применению установленного момента затяжки при монтаже 3. Характеристики Анкеры выполнены из стали оцинкованной электролитическим способом размеры M8 M10 M12 M16 M20 и M24 Оцинкованная сталь Европейский технический сертификат ETA-03 001 8 (Вариант 1 бетон с трещинами и без) Размеры соответствуют Директиве Европейского технического аттестата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Огнестойкость (основание под анкер бетон классов прочности при В25 R30 R60 R90 R120 Технический отчет TR 020 Оценка анкеровки в бетон в соответствии с уровнем огнестойкости (см. содержание ETA-03 001 8) F30 F60 F90 F120 огнестойкость в соответствии с DIN 4102-02 1977-09 (равномерная температурная кривая) Сертификат VdS Указания для спринклерных систем 237
