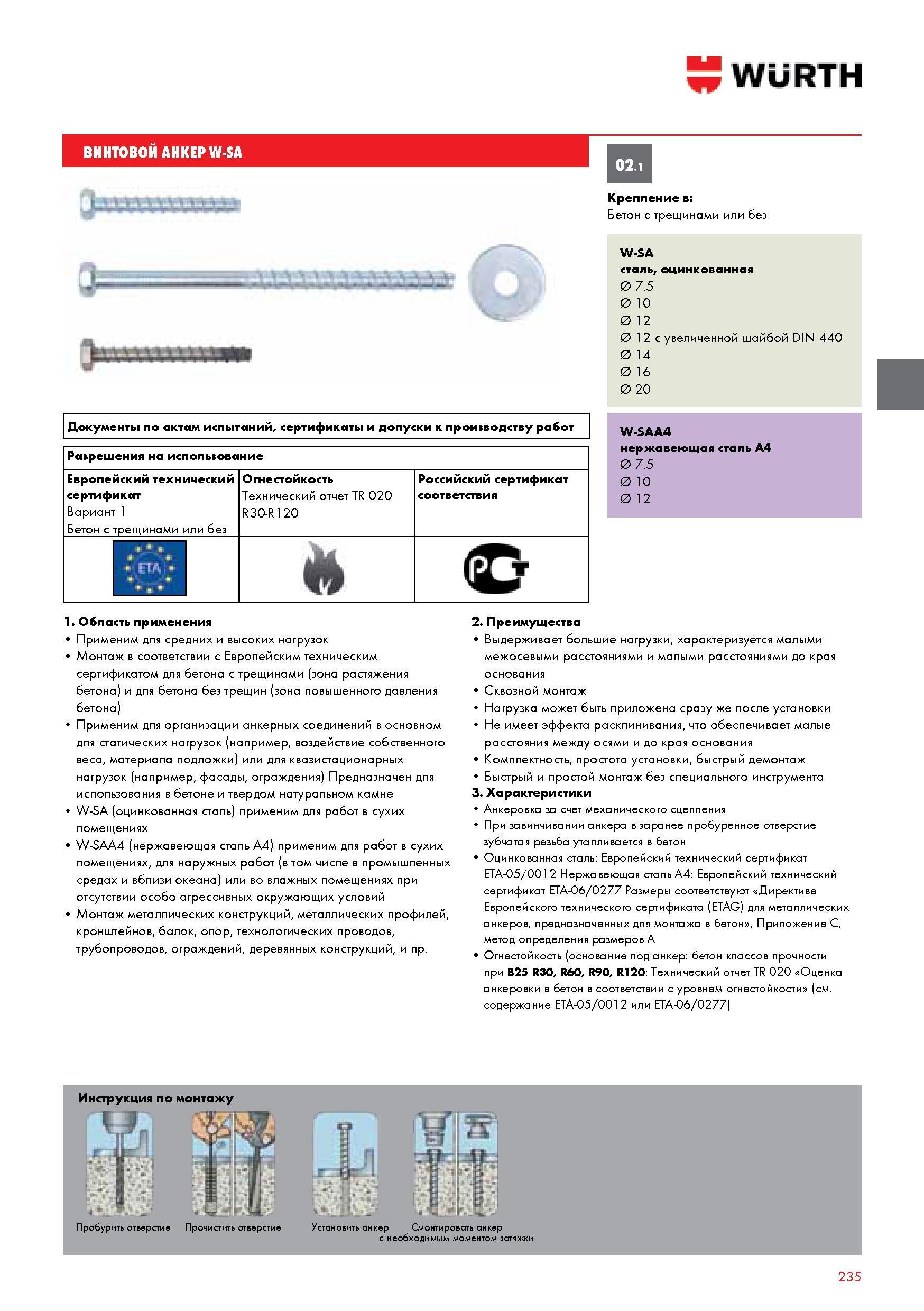

235 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.235

ВИНТОВОЙ АНКЕР W-SA WURTH Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Европейский технический Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 235 0235 Lab2u

ВИНТОВОЙ АНКЕР W-SA WURTH Документы по актам испытаний сертификаты и допуски к производству работ Разрешения на использование Европейский технический сертификат Вариант 1 Бетон с трещинами или без Огнестойкость Технический отчет TR 020 R30-R120 Российский сертификат соответствия ЕЯ Крепление в Бетон с трещинами или без W-SA сталь оцинкованная 0 7.5 0 10 0 12 0 12 с увеличенной шайбой DIN 440 0 14 0 16 0 20 W-SAA4 нержавеющая сталь А4 0 7.5 0 10 0 12 1. Область применения Применим для средних и высоких нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона повышенного давления бетона) Применим для организации анкерных соединений в основном для статических нагрузок (например воздействие собственного веса материала подложки) или для квазистационарных нагрузок (например фасады ограждения) Предназначен для использования в бетоне и твердом натуральном камне W-SA (оцинкованная сталь) применим для работ в сухих помещениях W-SAA4 (нержавеющая сталь A4) применим для работ в сухих помещениях для наружных работ (в том числе в промышленных средах и вблизи океана) или во влажных помещениях при отсутствии особо агрессивных окружающих условий Монтаж металлических конструкций металлических профилей кронштейнов балок опор технологических проводов трубопроводов ограждений деревянных конструкций и пр. 2. Преимущества Выдерживает большие нагрузки характеризуется малыми межосевыми расстояниями и малыми расстояниями до края основания Сквозной монтаж Нагрузка может быть приложена сразу же после установки Не имеет эффекта расклинивания что обеспечивает малые расстояния между осями и до края основания Комплектность простота установки быстрый демонтаж Быстрый и простой монтаж без специального инструмента 3. Характеристики Анкеровка за счет механического сцепления При завинчивании анкера в заранее пробуренное отверстие зубчатая резьба утапливается в бетон Оцинкованная сталь Европейский технический сертификат ETA-05 0012 Нержавеющая сталь A4 Европейский технический сертификат ETA-06 0277 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров предназначенных для монтажа в бетон Приложение C метод определения размеров A Огнестойкость (основание под анкер бетон классов прочности при В25 R30 R60 R90 R120 Технический отчет TR 020 Оценка анкеровки в бетон в соответствии с уровнем огнестойкости (см. содержание ETA-05 0012 или ETA-06 0277) 02.1 235
