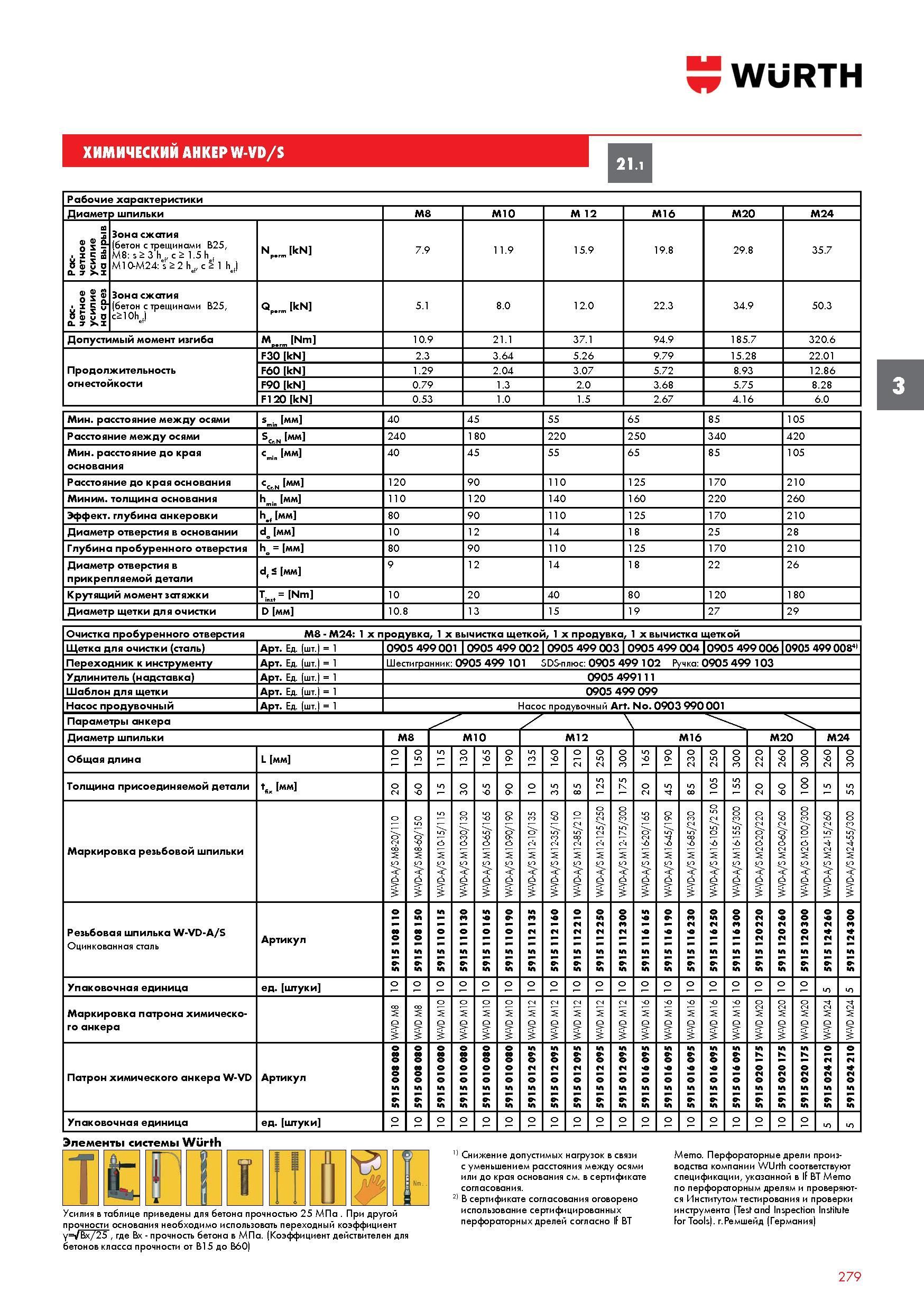

ХИМИЧЕСКИЙ АНКЕР WURTH W-VD/S Диаметр шпильки M8 M10 M 12 M16 M20 M24 Расчетное усилие на вырыв Зона сжатия (бетон с трещинами B25, М8 s > 3 h , c > 1.5 h М10-М24 s > 2 h. c > 1 hf Np rm kN 7.9 11.9 15.9 19.8 29.8 35.7 Расчетное усилие на срез Зона сжатия (бетон с трещинами B25, c>10hj kN 5.1 8.0 12.0 22.3 34.9 50.3 Допустимый момент изгиба M Nm 10.9 21.1 37.1 94.9 185.7 320.6 Продолжительность огнестойкости F30 kN 2.3 3.64 5.26 9.79 15.28 22.01 F60 kN 1.29 2.04 3.07 5.72 8.93 12.86 F90 kN 0.79 1.3 2.0 3.68 5.75 8.28 F120 kN 0.53 1.0 1.5 2.67 4.16 6.0 Мин. расстояние между осями Smin мм 40 45 55 65 85 105 Расстояние между осями Sf,N мм 240 180 220 250 340 420 Мин. расстояние до края основания Cmin мм 40 45 55 65 85 105 Расстояние до края основания CfrN мм 120 90 110 125 170 210 Миним. толщина основания hmin мм 110 120 140 160 220 260 Эффект. глубина анкеровки h.f мм 80 90 110 125 170 210 Диаметр отверстия в основании de мм 10 12 14 18 25 28 Глубина пробуренного отверстия he = мм 80 90 110 125 170 210 Диаметр отверстия в прикрепляемой детали df S мм 9 12 14 18 22 26 Крутящий момент затяжки Tinst = Nm 10 20 40 80 120 180 Диаметр щетки для очистки D мм 10.8 13 15 19 27 29 Рабочие характеристики Очистка пробуренного отверстия М8 - М24 1 х продувка, 1 х вычистка щеткой, 1 х продувка, 1 х вычистка щеткой Щетка для очистки (сталь) Артикул Ед. (шт.) = 1 0905 499 001 1 0905 499 002 0905 499 003 1 0905 499 004 10905 499 00610905 499 0084) Переходник к инструменту Артикул Ед. (шт.) = 1 Шестигранник 0905 499 101 SDS-плюс 0905 499 102 Ручка 0905 499 103 Удлинитель (надставка) Артикул Ед. (шт.) = 1 0905 499111 Шаблон для щетки Артикул Ед. (шт.) = 1 0905 499 099 Насос продувочный Артикул Ед. (шт.) = 1 Насос продувочный Art. No. 0903 990 001 Параметры анкера Диаметр шпильки Толщина присоединяемой детали 21.1 3 М8 М16 М20 М24 Общая длина L мм t мм Маркировка резьбовой шпильки Резьбовая шпилька W-VD-A/S Оцинкованная сталь Артикул Упаковочная единица ед. штуки Маркировка патрона химического анкера Патрон химического анкера W-VD Упаковочная единица ед. штуки Элементы системы Wurth Ttl 1 11 О В i- Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент y=/Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 1 Снижение допустимых нагрузок в связи с уменьшением расстояния между осями или до края основания см. в сертификате согласования. 2) В сертификате согласования оговорено использование сертифицированных перфораторных дрелей согласно If ВТ Memo. Перфораторные дрели производства компании WUrth соответствуют спецификации, указанной в If ВТ Memo по перфораторным дрелям и проверяются Институтом тестирования и проверки инструмента (Test and Inspection Institute for Tools). г.Ремшейд (Германия) Артикул 279
