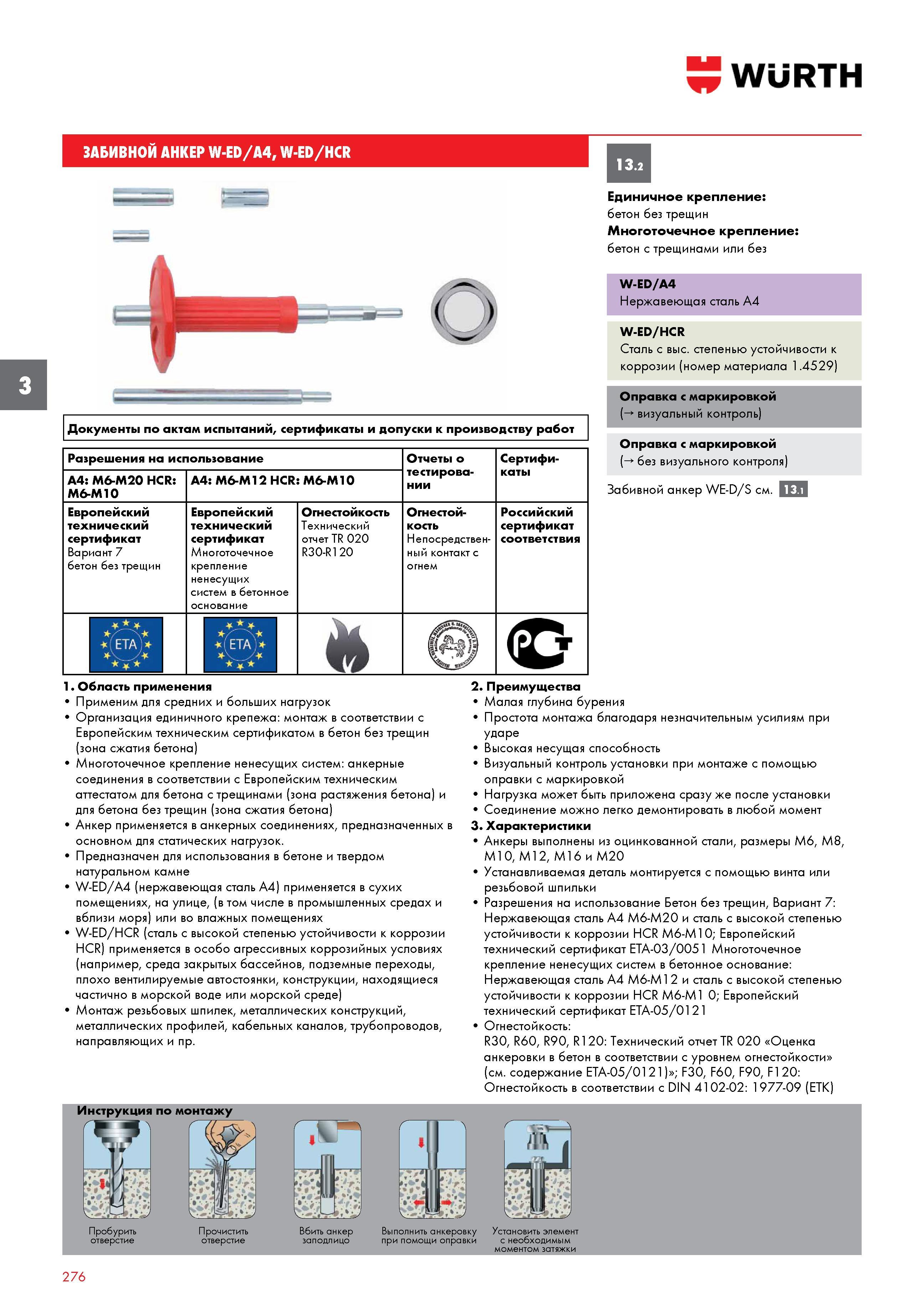

ЗАБИВНОЙ АНКЕР WURTH W-ED/A4, W-ED/HCR Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Отчет

ЗАБИВНОЙ АНКЕР WURTH W-ED/A4, W-ED/HCR Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Отчеты о Сертифи- A4 M6-M20 HCR M6-M10 A4 M6-M12 HCR M6-M10 тестирова- нии каты Европейский технический сертификат Вариант 7 бетон без трещин Европейский технический сертификат Многоточечное крепление ненесущих систем в бетонное основание Огнестойкость Технический отчет TR 020 R30-R120 Огнестой- кость Непосредственный контакт с огнем Российский сертификат соответствия 0 0 ft WURTH 13.2 Единичное крепление бетон без трещин Многоточечное крепление бетон с трещинами или без W-ED/A4 Нержавеющая сталь А4 W-ED/HCR Сталь с выс. степенью устойчивости к коррозии (номер материала 1.4529) Оправка с маркировкой ( визуальный контроль) Оправка с маркировкой ( без визуального контроля) Забивной анкер WE-D/S см. 13.1 1. Область применения Применим для средних и больших нагрузок Организация единичного крепежа монтаж в соответствии с Европейским техническим сертификатом в бетон без трещин (зона сжатия бетона) Многоточечное крепление ненесущих систем анкерные соединения в соответствии с Европейским техническим аттестатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона сжатия бетона) Анкер применяется в анкерных соединениях, предназначенных в основном для статических нагрузок. Предназначен для использования в бетоне и твердом натуральном камне W-ED/A4 (нержавеющая сталь A4) применяется в сухих помещениях, на улице, (в том числе в промышленных средах и вблизи моря) или во влажных помещениях W-ED/HCR (сталь с высокой степенью устойчивости к коррозии HCR) применяется в особо агрессивных коррозийных условиях (например, среда закрытых бассейнов, подземные переходы, плохо вентилируемые автостоянки, конструкции, находящиеся частично в морской воде или морской среде) Монтаж резьбовых шпилек, металлических конструкций, металлических профилей, кабельных каналов, трубопроводов, направляющих и пр. 2. Преимущества Малая глубина бурения Простота монтажа благодаря незначительным усилиям при ударе Высокая несущая способность Визуальный контроль установки при монтаже с помощью оправки с маркировкой Нагрузка может быть приложена сразу же после установки Соединение можно легко демонтировать в любой момент 3. Характеристики Анкеры выполнены из оцинкованной стали, размеры M6, M8, M10, M12, M16 и M20 Устанавливаемая деталь монтируется с помощью винта или резьбовой шпильки Разрешения на использование Бетон без трещин, Вариант 7 Нержавеющая сталь A4 M6-M20 и сталь с высокой степенью устойчивости к коррозии HCR M6-M10; Европейский технический сертификат ETA-03/0051 Многоточечное крепление ненесущих систем в бетонное основание Нержавеющая сталь A4 M6-M12 и сталь с высокой степенью устойчивости к коррозии HCR M6-M1 0; Европейский технический сертификат ETA-05/0121 Огнестойкость R30, R60, R90, R120 Технический отчет TR 020 Оценка анкеровки в бетон в соответствии с уровнем огнестойкости (см. содержание ETA-05/0121) ; F30, F60, F90, F120 Огнестойкость в соответствии с DIN 4102-02 1977-09 (ETK) Инструкция по монтажу РЧ I Г Вбить анкер Выполнить анкеровку Установить элемент заподлицо при помощи оправки с необходимым моментом затяжки 276
