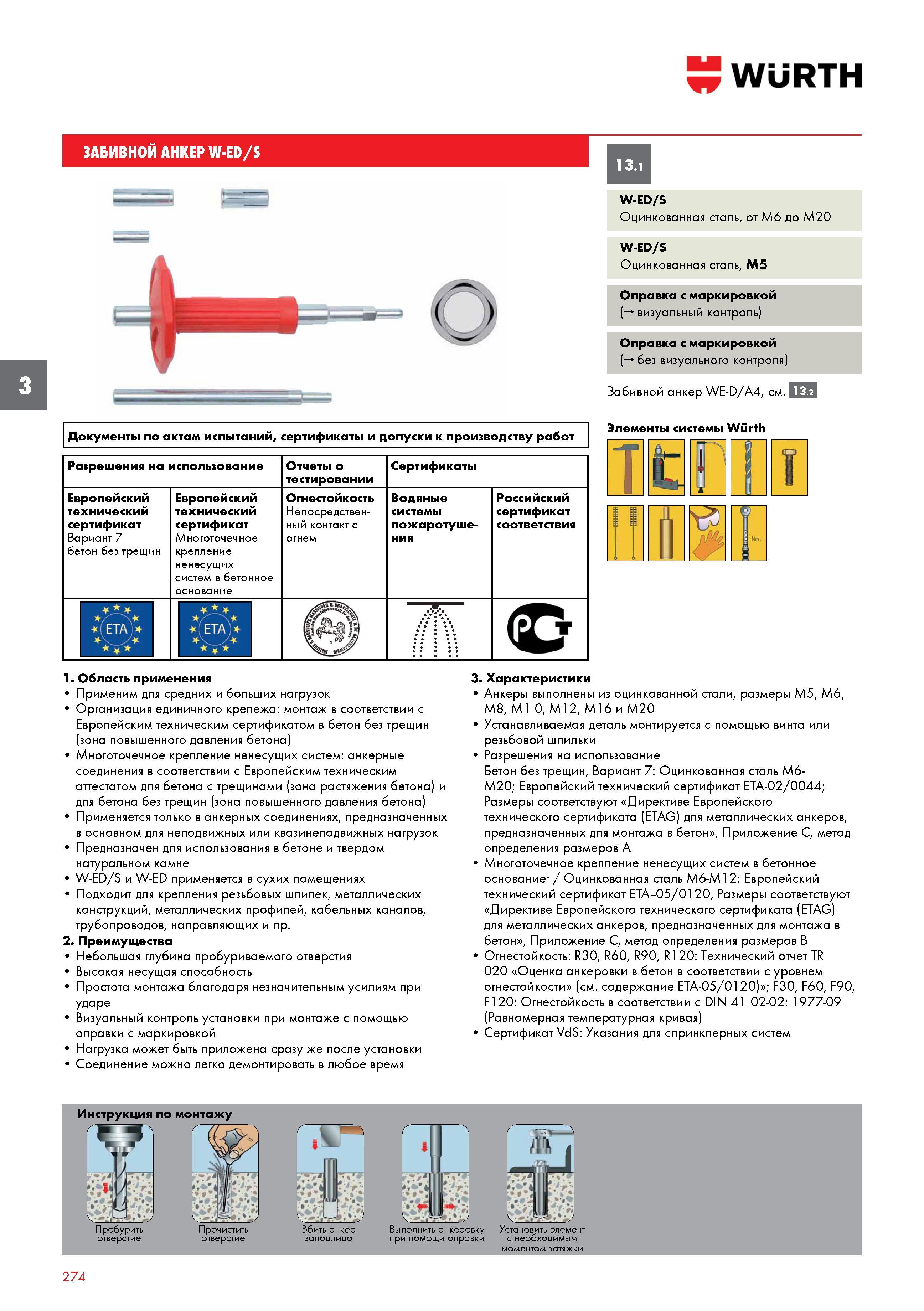

ЗАБИВНОЙ АНКЕР WURTH W-ED/S Оцинкованная сталь, от М6 до М20 W-ED/S Оцинкованная сталь, М5 Оправка с маркировкой ( визуальный контроль) Оправка с маркировкой ( без визуального контроля) Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Отчеты о тестировании Сертификаты Европейский технический сертификат Вариант 7 бетон без трещин Европейский технический сертификат Многоточечное крепление ненесущих систем в бетонное основание Огнестойкость Непосредственный контакт с огнем Водяные системы пожаротуше- ния Российский сертификат соответствия V \ wetaV 4. У 1Я Забивной анкер WE-D/A4, см. D39 Элементы системы Wurth 1. Область применения Применим для средних и больших нагрузок Организация единичного крепежа монтаж в соответствии с Европейским техническим сертификатом в бетон без трещин (зона повышенного давления бетона) Многоточечное крепление ненесущих систем анкерные соединения в соответствии с Европейским техническим аттестатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона повышенного давления бетона) Применяется только в анкерных соединениях, предназначенных в основном для неподвижных или квазинеподвижных нагрузок Предназначен для использования в бетоне и твердом натуральном камне W-ED/S и W-ED применяется в сухих помещениях Подходит для крепления резьбовых шпилек, металлических конструкций, металлических профилей, кабельных каналов, трубопроводов, направляющих и пр. 2. Преимущества Небольшая глубина пробуриваемого отверстия Высокая несущая способность Простота монтажа благодаря незначительным усилиям при ударе Визуальный контроль установки при монтаже с помощью оправки с маркировкой Нагрузка может быть приложена сразу же после установки Соединение можно легко демонтировать в любое время 3. Характеристики Анкеры выполнены из оцинкованной стали, размеры M5, M6, M8, M1 0, M12, M16 и M20 Устанавливаемая деталь монтируется с помощью винта или резьбовой шпильки Разрешения на использование Бетон без трещин, Вариант 7 Оцинкованная сталь M6-M20; Европейский технический сертификат ETA-02/0044; Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров, предназначенных для монтажа в бетон , Приложение C, метод определения размеров A Многоточечное крепление ненесущих систем в бетонное основание / Оцинкованная сталь M6-M12; Европейский технический сертификат ETA-05/0120; Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров, предназначенных для монтажа в бетон , Приложение C, метод определения размеров B Огнестойкость R30, R60, R90, R120 Технический отчет TR 020 Оценка анкеровки в бетон в соответствии с уровнем огнестойкости (см. содержание ETA-05/0120) ; F3o, F60, F90, F120 Огнестойкость в соответствии с DIN 41 02-02 1977-09 (Равномерная температурная кривая) Сертификат VdS Указания для спринклерных систем 13.1 3 Инструкция по монтажу Пробурить Прочистить отверстие отверстие Вбить анкер Выполнить анкеровку заподлицо при помощи оправки Установить элемент с необходимым моментом затяжки 274
