173 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.O147

Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. O147 0173 Lab2u

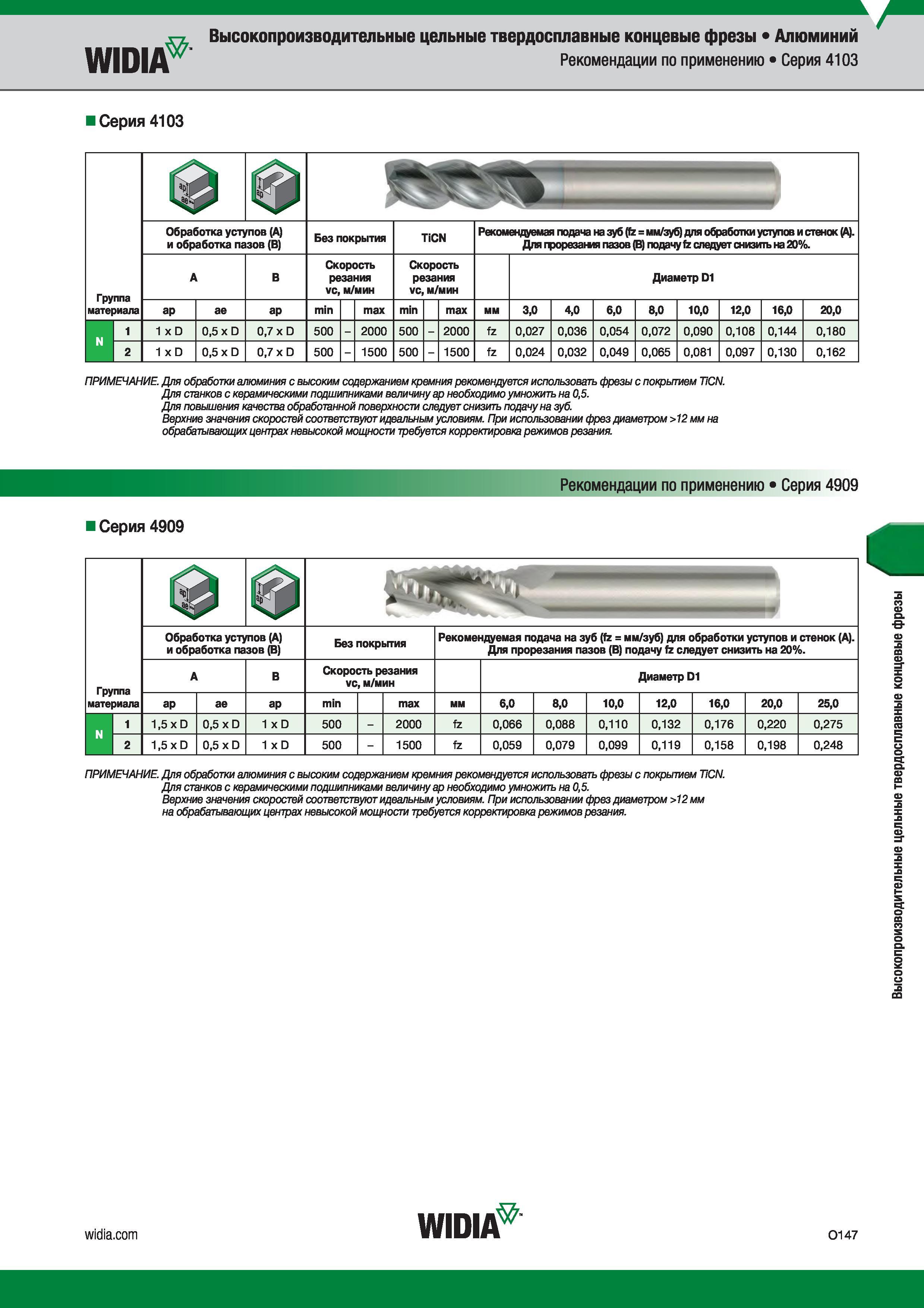

WIDIA № Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий Рекомендации по применению серия 4103 I серия 4103 Обработка уступов (А) и обработка пазов (В) Без покрытия TiCN Рекомендуемая подача на зуб (fz=мм/зуб) для обработки уступов и стенок (А). Для гфорезатя пазов (В) подачу fz следует снизить на 20%. Группа материала Скорость резания vc, м/мин Диаметр D1 ар ае ар max 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 1 xD 0,5 xD 0,7 xD 500 2000 500 2000 fz 0,027 0,036 0,054 0,072 0,090 0,108 0,144 0,180 1 x D 0,5 x D 0,7 x D 500 1500 500 1500 fz 0,024 0,032 0,049 0,065 0,081 0,097 0,130 0,162 ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TiCN. Для станков с керамическими подшипниками величину ар необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Рекомендации по применению серия 4909 I серия 4909 руппа материала ф ЫЯРЧ1 Обработка уступов (А) и обработка пазов (В) Без покрытия Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А В Скорость резания vc, м/мин Диаметр D1 ар ае ар min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 I 1 1,5 xD 0,5 xD 1 xD 500 - 2000 fz 0,066 0,088 0,110 0,132 0,176 0,220 0,275 ы 1,5 xD 0,5 xD 1 xD 500 - 1500 fz 0,059 0,079 0,099 0,119 0,158 0,198 0,248 ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TiCN. Для станков с керамическими подшипникам величину ар необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Высокопроизводительные цельные твердосплавные концевые фрезы
