170 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.O144

Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. O144 0170 Lab2u

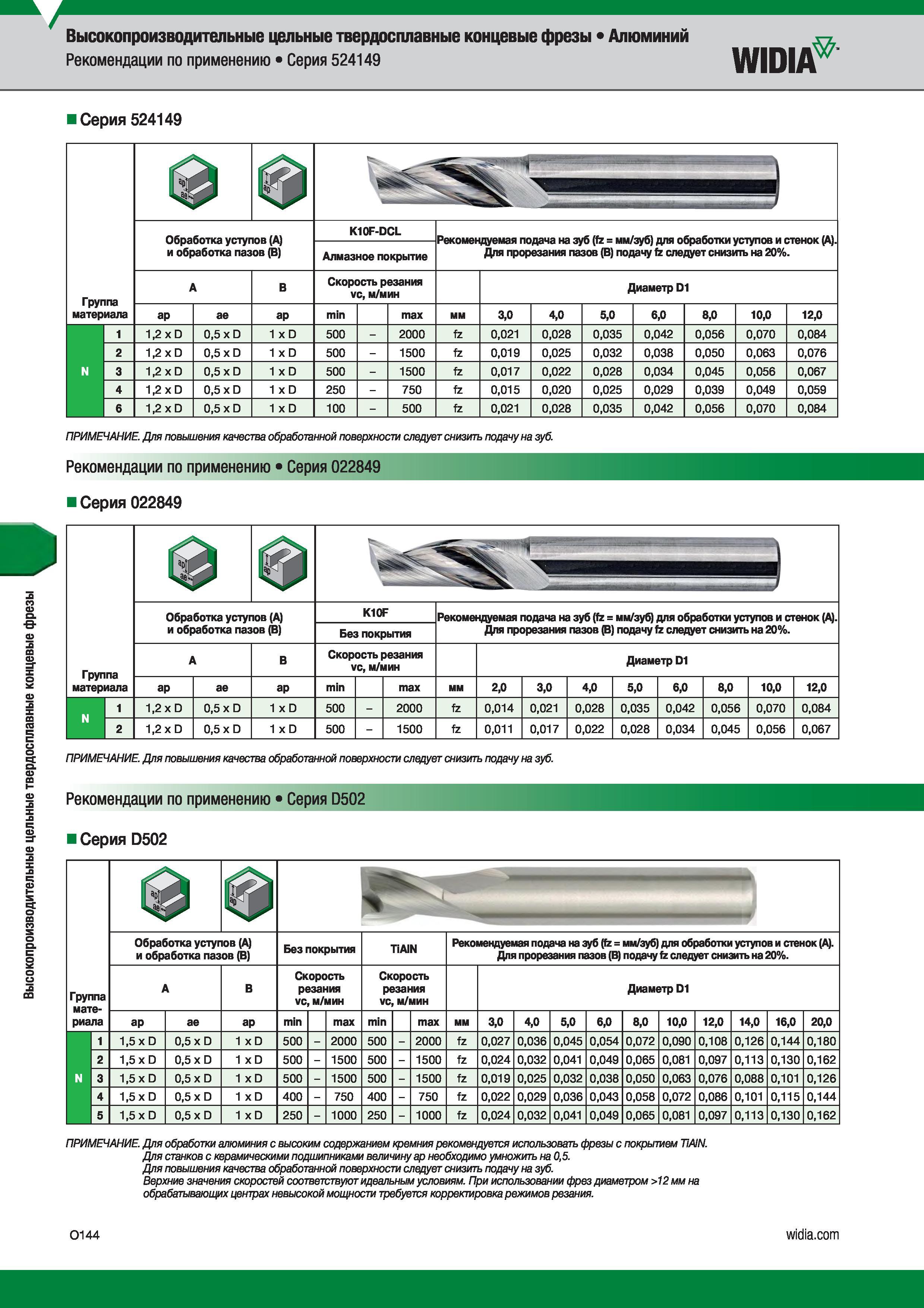

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий п Рекомендации по применению серия 524149 WIDIA серия 524149 Группа материала (ф Обработка уступов (А) и обработка пазов (В) K10F-DCL Алмазное покрытие Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А в Скорость резания vc, м/мин Диаметр D1 ар ae ap min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 1 1,2 xD 0,5 xD 1 xD 500 - 2000 fz 0,021 0,028 0,035 0,042 0,056 0,070 0,084 2 1,2 xD 0,5 xD 1 xD 500 - 1500 fz 0,019 0,025 0,032 0,038 0,050 0,063 0,076 3 1,2 xD 0,5 xD 1 xD 500 - 1500 fz 0,017 0,022 0,028 0,034 0,045 0,056 0,067 4 1,2 xD 0,5 xD 1 xD 250 - 750 fz 0,015 0,020 0,025 0,029 0,039 0,049 0,059 6 1,2 xD 0,5 xD 1 xD 100 - 500 fz 0,021 0,028 0,035 0,042 0,056 0,070 0,084 ПРИМЕЧАНИЕ. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Рекомендации по применению серия 022849 серия 022849 Группа материала Обработка уступов (А) и обработка пазов (В) ар 1,2 xD 1,2 xD 0,5 xD 0,5 xD ар 1 xD 1 xD K10F Без покрытия Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. Скорость резания vc, м/мин 500 500 2000 1500 Диаметр D1 2,0 0,014 0,011 3,0 0,021 0,017 4,0 0,028 0,022 5,0 0,035 0,028 6,0 0,042 0,034 8,0 0,056 0,045 10,0 0,070 0,056 12,0 0,084 0,067 ПРИМЕЧАНИЕ. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Рекомендации по применению серия D502 серия D502 Группа материала > п Обработка уступов (А) и обработка пазов (В) Без покрытия TiAIN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. А В Скорость резания vc, м/мин Диаметр D1 ар ae ap min max min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 20,0 1 1,5 xD 0,5 xD 1 xD 500 - 2000 500 - 2000 fz 0,027 0,036 0,045 0,054 0,072 0,090 0,108 0,126 0,144 0,180 2 1,5 xD 0,5 xD 1 xD 500 - 1500 500 - 1500 fz 0,024 0,032 0,041 0,049 0,065 0,081 0,097 0,113 0,130 0,162 з 1,5 xD 0,5 xD 1 xD 500 - 1500 500 - 1500 fz 0,019 0,025 0,032 0,038 0,050 0,063 0,076 0,088 0,101 0,126 4 1,5 xD 0,5 xD 1 xD 400 - 750 400 - 750 fz 0,022 0,029 0,036 0,043 0,058 0,072 0,086 0,101 0,115 0,144 5 1,5 xD 0,5 xD 1 xD 250 - 1000 250 - 1000 fz 0,024 0,032 0,041 0,049 0,065 0,081 0,097 0,113 0,130 0,162 ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TiAIN. Для станков с керамическими подшипникам величину ар необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
