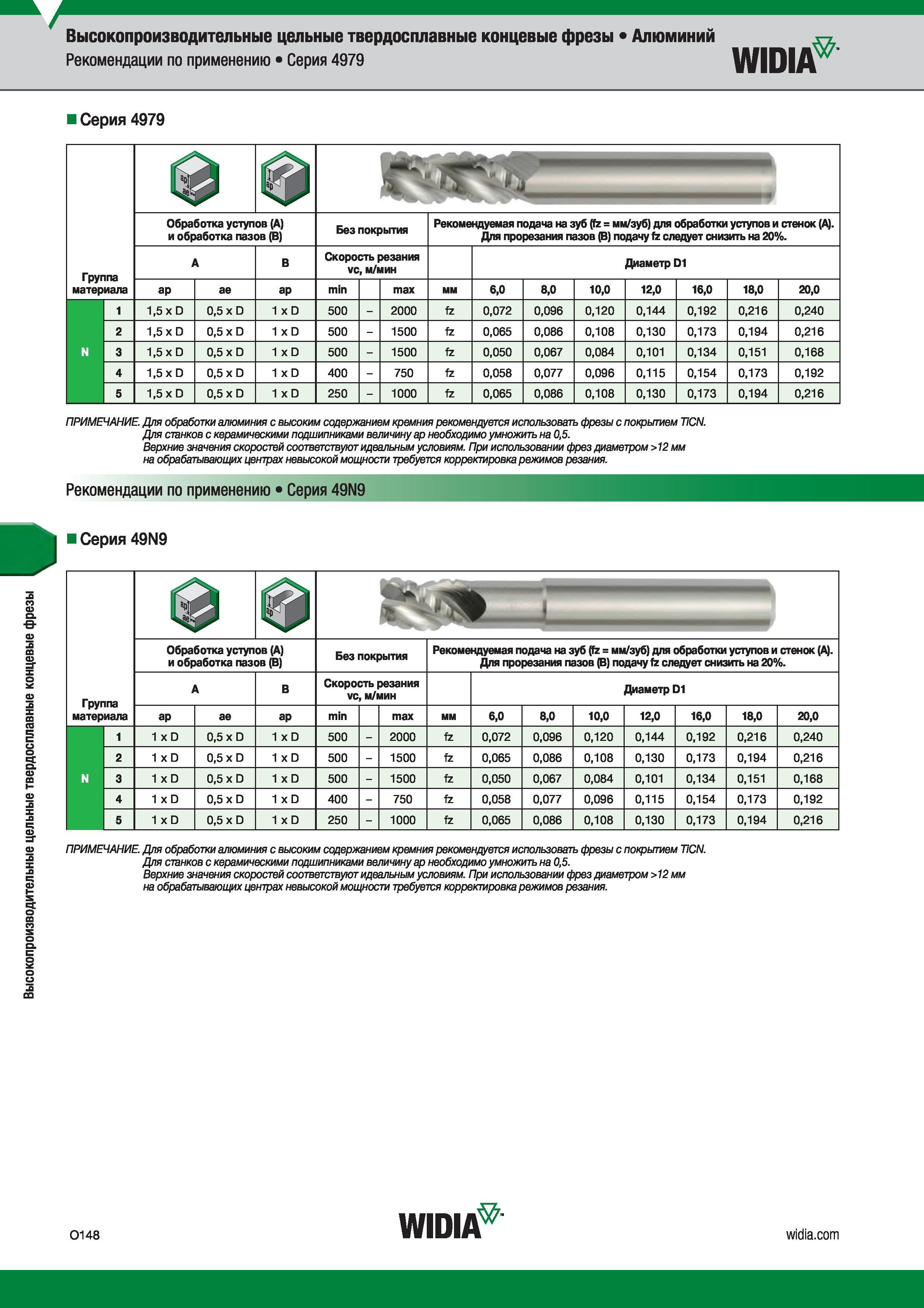

174 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.O148

Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. O148 0174 Lab2u

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий п Рекомендации по применению серия 4979 WIDIA I серия 4979 Группа материала 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Рекомендации по применению серия 49N9 серия 49N9 Группа материала Обработка уступов (А) и обработка пазов (В) ар 1 xD 1 xD 1 xD 1 xD 1 xD ae 0,5 xD 0,5 xD 0,5 xD 0,5 xD 0,5 xD ap 1 xD 1 xD 1 xD 1 xD 1 xD Без покрытия Скорость резания vc, м/мин 500 500 500 400 250 - 2000 1500 1500 750 1000 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (А). Для прорезания пазов (В) подачу fz следует снизить на 20%. Диаметр D1 6,0 0,072 0,065 0,050 0,058 0,065 8,0 0,096 0,086 0,067 0,077 0,086 10,0 0,120 0,108 0,084 0,096 0,108 12,0 0,144 0,130 0,101 0,115 0,130 16,0 0,192 0,173 0,134 0,154 0,173 18,0 0,216 0,194 0,151 0,173 0,194 20,0 0,240 0,216 0,168 0,192 0,216 ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TICN. Для станков с керамическими подшипниками величину ар необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
