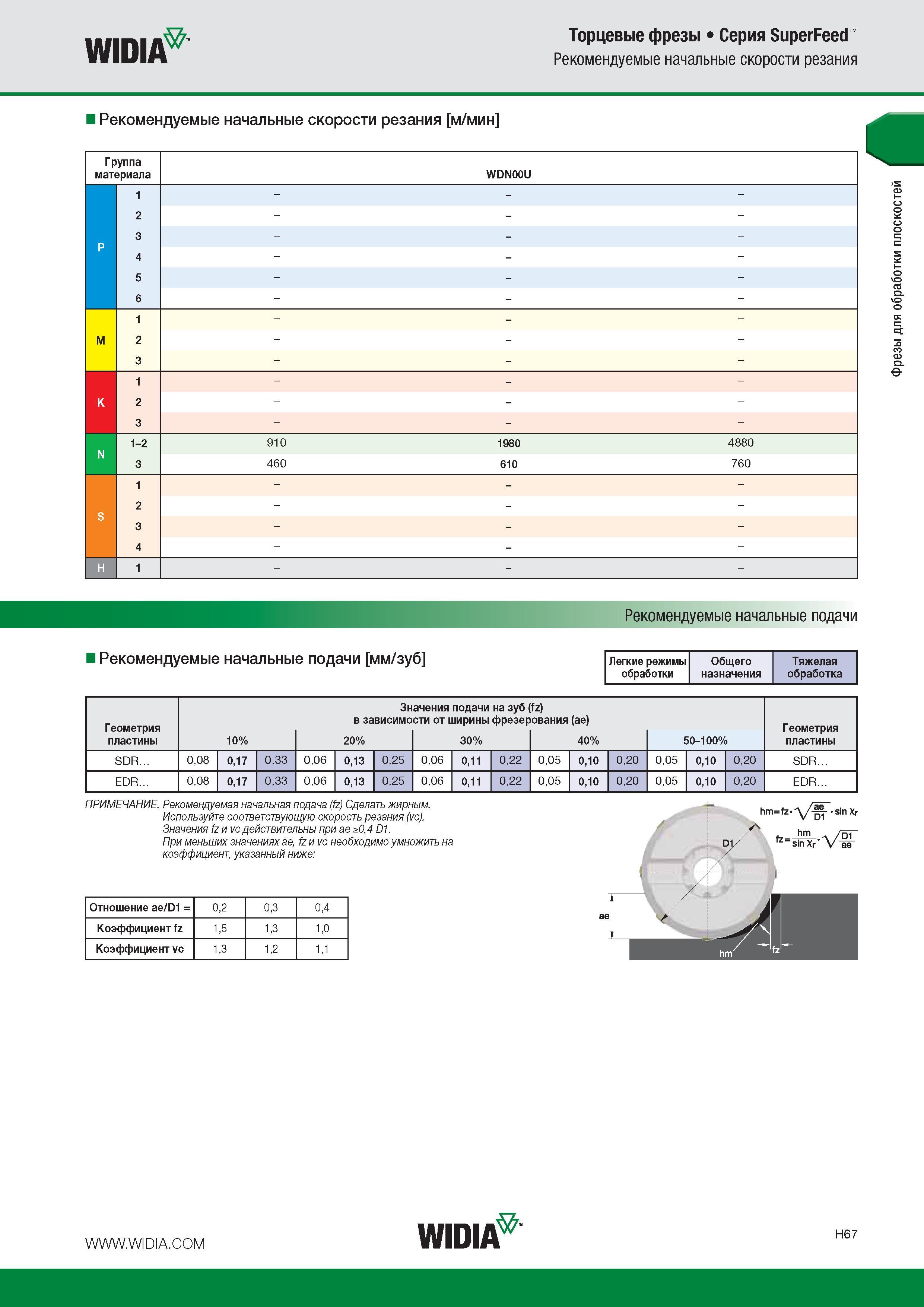

WIDIA Торцевые фрезы Серия SuperFeed Рекомендуемые начальные скорости резания Рекомендуемые начальные скорости резания м/мин Группа материала WDN00U 1 - 2 - 3 - P P 4 - 5 - 6 - 1 - M 2 - 3 - 1 - K 2 - 3 - N 1-2 910 1980 4880 3 460 610 760 1 - 2 - 3 - 4 - H 1 - Рекомендуемые начальные подачи Рекомендуемые начальные подачи мм/зуб Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% SDR... 0,08 0,17 0,33 0,06 0,13 0,25 0,06 0,11 0,22 0,05 0,10 0,20 0,05 0,10 0,20 SDR... EDR... 0,08 0,17 0,33 0,06 0,13 0,25 0,06 0,11 0,22 0,05 0,10 0,20 0,05 0,10 0,20 EDR... ПРИМЕЧАНИЕ. Рекомендуемая начальная подача (fz) Сделать жирным. Используйте соответствующую скорость резания (vc). Значения fz и vc действительны при ae а0,4 D1. При меньших значениях ae, fz и vc необходимо умножить на коэффициент, указанный ниже: Отношение ae/D1 = 0,2 0,3 0,4 Коэффициент fz 1,5 1,3 1,0 Коэффициент vc 1,3 1,2 1,1 Widia H67 Фрезы для обработки плоскостей
