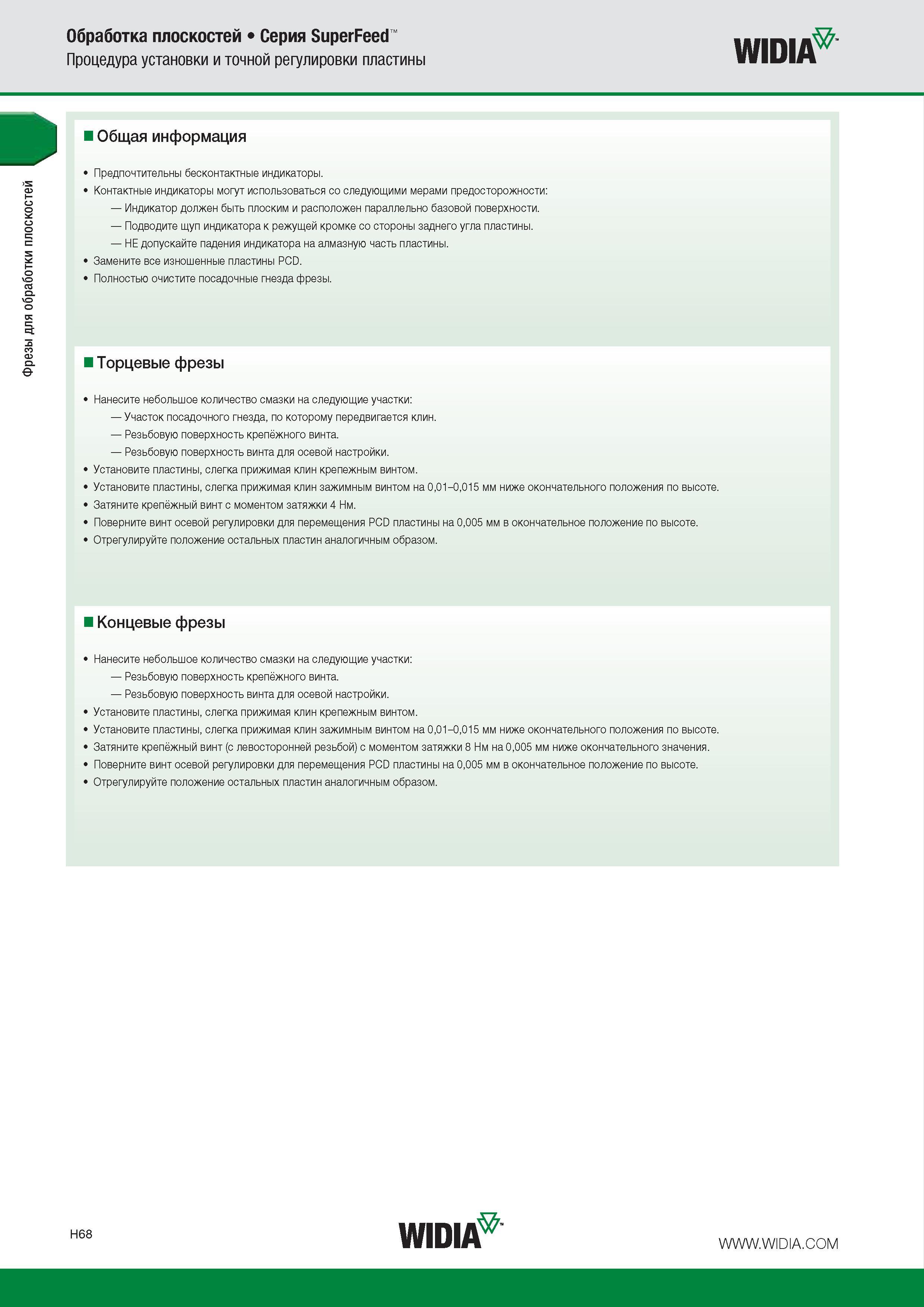

Фрезы для обработки плоскостей Обработка плоскостей Серия SuperFeed Процедура установки и точной регулировки пластины Widia Общая информация Предпочтительны бесконтактные индикаторы. Контактные индикаторы могут использоваться со следующими мерами предосторожности: Индикатор должен быть плоским и расположен параллельно базовой поверхности. Подводите щуп индикатора к режущей кромке со стороны заднего угла пластины. НЕ допускайте падения индикатора на алмазную часть пластины. Замените все изношенные пластины PCD. Полностью очистите посадочные гнезда фрезы. Торцевые фрезы Нанесите небольшое количество смазки на следующие участки: Участок посадочного гнезда, по которому передвигается клин. Резьбовую поверхность крепёжного винта. Резьбовую поверхность винта для осевой настройки. Установите пластины, слегка прижимая клин крепежным винтом. Установите пластины, слегка прижимая клин зажимным винтом на 0,01-0,015 мм ниже окончательного положения по высоте. Затяните крепёжный винт с моментом затяжки 4 Нм. Поверните винт осевой регулировки для перемещения PCD пластины на 0,005 мм в окончательное положение по высоте. Отрегулируйте положение остальных пластин аналогичным образом. Концевые фрезы Нанесите небольшое количество смазки на следующие участки: Резьбовую поверхность крепёжного винта. Резьбовую поверхность винта для осевой настройки. Установите пластины, слегка прижимая клин крепежным винтом. Установите пластины, слегка прижимая клин зажимным винтом на 0,01-0,015 мм ниже окончательного положения по высоте. Затяните крепёжный винт (с левосторонней резьбой) с моментом затяжки 8 Нм на 0,005 мм ниже окончательного значения. Поверните винт осевой регулировки для перемещения PCD пластины на 0,005 мм в окончательное положение по высоте. Отрегулируйте положение остальных пластин аналогичным образом.
