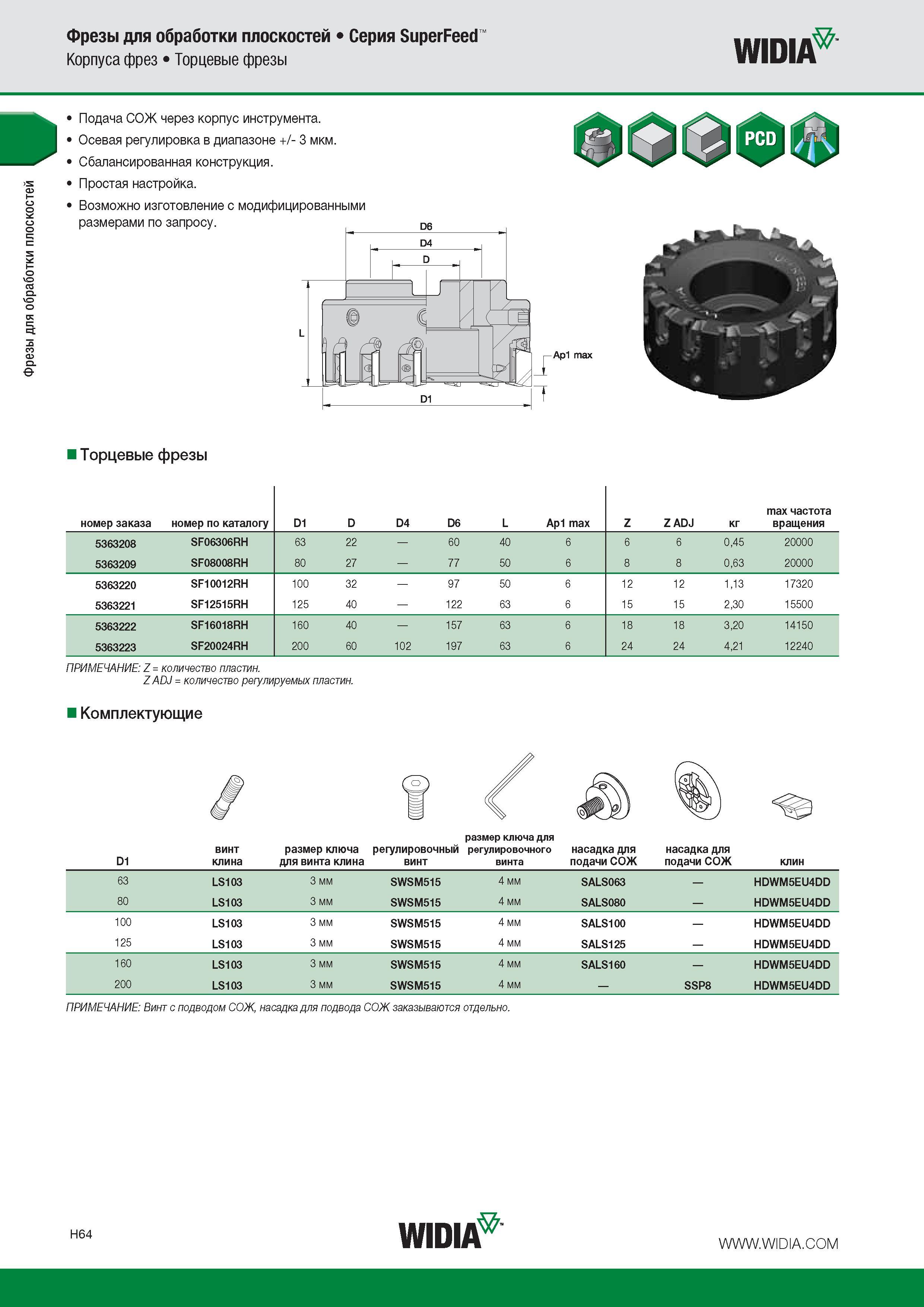

Фрезы для обработки плоскостей Фрезы для обработки плоскостей Серия SuperFeed Корпуса фрез Торцевые фрезы Widia Подача СОЖ через корпус инструмента. Осевая регулировка в диапазоне +/- 3 мкм. Сбалансированная конструкция. Простая настройка. Возможно изготовление с модифицированными размерами по запросу. _г 7 Ар1 max Торцевые фрезы номер заказа номер по каталогу D1 D D4 D6 L Ap1 max Z Z ADJ кг max частота вращения 5363208 SF06306RH 63 22 - 60 40 6 6 6 0,45 20000 5363209 SF08008RH 80 27 - 77 50 6 8 8 0,63 20000 5363220 SF10012RH 100 32 - 97 50 6 12 12 1,13 17320 5363221 SF12515RH 125 40 - 122 63 6 15 15 2,30 15500 5363222 SF16018RH 160 40 157 63 6 18 18 3,20 14150 5363223 SF20024RH 200 60 102 197 63 6 24 24 4,21 12240 Примечание: Z = количество пластин. Z ADJ = количество регулируемых пластин. Комплектующие 63 LS103 3 мм SWSM515 4 мм SALS063 HDWM5EU4DD 80 LS103 3 мм SWSM515 4 мм SALS080 HDWM5EU4DD 100 LS103 3 мм SWSM515 4 мм SALS100 HDWM5EU4DD 125 LS103 3 мм SWSM515 4 мм SALS125 HDWM5EU4DD 160 LS103 3 мм SWSM515 4 мм SALS160 HDWM5EU4DD 200 LS103 3 мм SWSM515 4 мм SSP8 HDWM5EU4DD Примечание: Винт с подводом СОЖ, насадка для подвода СОЖ заказываются отдельно.
