933 Каталог WIDIA 2011 Инструментальная оснастка для металлорежущих станков Стр.I25

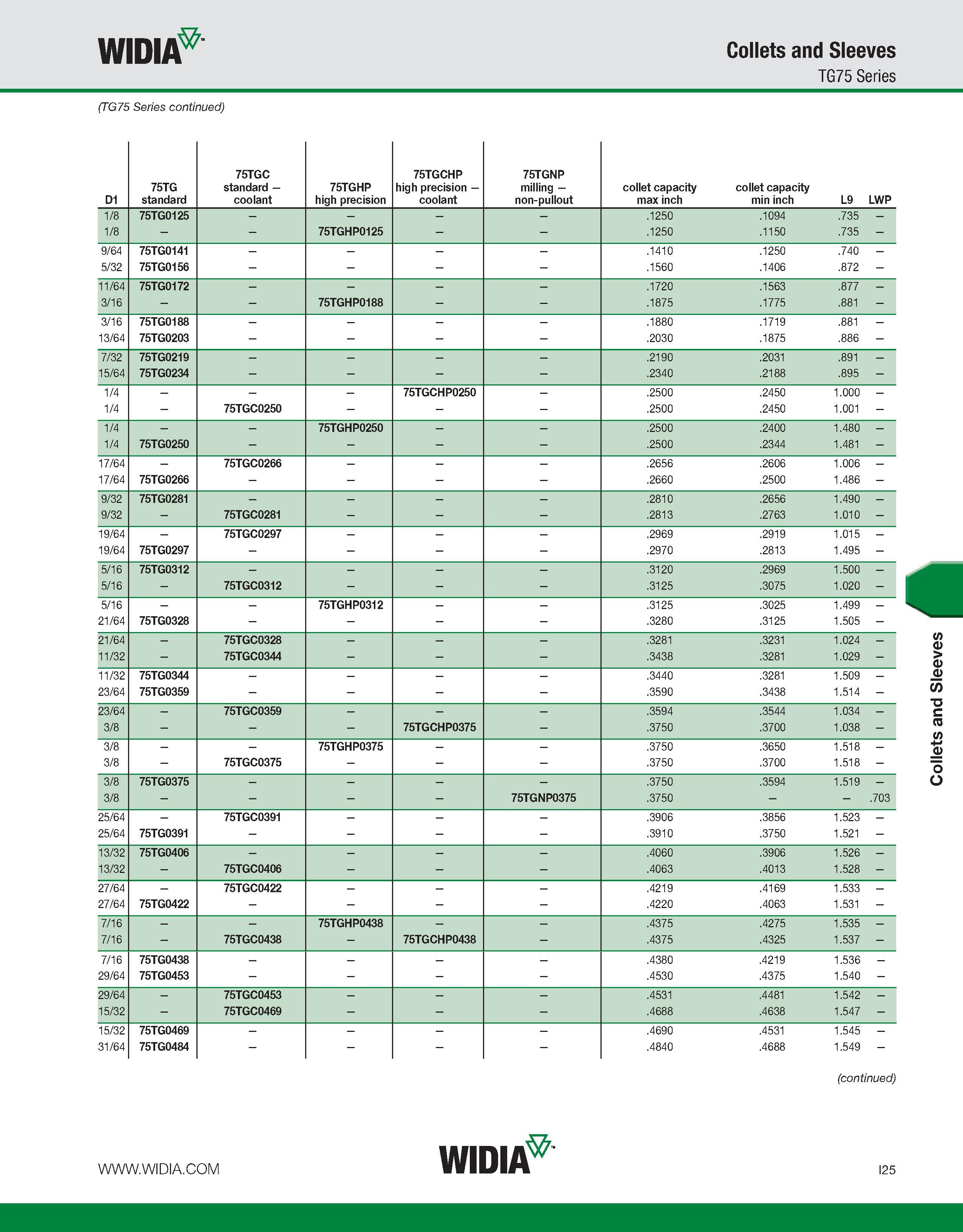

Каталог WIDIA 2011 Инструментальная оснастка Стр. I25 0933 ENG Lab2u WIDIA Collets and Sleeves TG75 Series (TG75 Series continued) D1 75TG standard 75TGC standard coolant 75TGHP high precision 75TGCHP high precision coolant 75TGNP milling non-pullout collet capacity max inch collet capacity min inch L9 LWP 1/8 75TG0125 .1250 .1094 .735 - 1/8 75TGHP0125 .1250 .1150 .735 - 9/64 75TG0141 .1410 .1250 .740 - 5/32 75TG0156 .1560 .1406 .872 - 11/64 75TG0172 .1720 .1563 .877 - 3/16 75TGHP0188 .1875 .1775 .881 - 3/16 75TG0188 .1880 .1719 .881 - 13/64 75TG0203 .2030 .1875 .886 - 7/32 75TG0219 .2190 .2031 .891 - 15/64 75TG0234 .2340 .2188 .895 - 1/4 75TGCHP0250 .2500 .2450 1.000 - 1/4 75TGC0250 .2500 .2450 1.001 - 1/4 75TGHP0250 .2500 .2400 1.480 - 1/4 75TG0250 .2500 .2344 1.481 - 17/64 75TGC0266 .2656 .2606 1.006 - 17/64 75TG0266 .2660 .2500 1.486 - 9/32 75TG0281 .2810 .2656 1.490 - 9/32 75TGC0281 .2813 .2763 1.010 - 19/64 75TGC0297 .2969 .2919 1.015 - 19/64 75TG0297 .2970 .2813 1.495 - 5/16 75TG0312 .3120 .2969 1.500 - 5/16 75TGC0312 .3125 .3075 1.020 - 5/16 75TGHP0312 .3125 .3025 1.499 - 21/64 75TG0328 .3280 .3125 1.505 - 21/64 75TGC0328 .3281 .3231 1.024 - 11/32 75TGC0344 .3438 .3281 1.029 - 11/32 75TG0344 .3440 .3281 1.509 - 23/64 75TG0359 .3590 .3438 1.514 - 23/64 75TGC0359 .3594 .3544 1.034 - 3/8 75TGCHP0375 .3750 .3700 1.038 - 3/8 75TGHP0375 .3750 .3650 1.518 - 3/8 75TGC0375 .3750 .3700 1.518 - 3/8 75TG0375 .3750 .3594 1.519 - 3/8 75TGNP0375 .3750 .703 25/64 75TGC0391 .3906 .3856 1.523 - 25/64 75TG0391 .3910 .3750 1.521 - 13/32 75TG0406 .4060 .3906 1.526 - 13/32 75TGC0406 .4063 .4013 1.528 - 27/64 75TGC0422 .4219 .4169 1.533 - 27/64 75TG0422 .4220 .4063 1.531 - 7/16 75TGHP0438 .4375 .4275 1.535 - 7/16 75TGC0438 75TGCHP0438 .4375 .4325 1.537 - 7/16 75TG0438 .4380 .4219 1.536 - 29/64 75TG0453 .4530 .4375 1.540 - 29/64 75TGC0453 .4531 .4481 1.542 - 15/32 75TGC0469 .4688 .4638 1.547 - 15/32 75TG0469 .4690 .4531 1.545 - 31/64 75TG0484 .4840 .4688 1.549 - (continued) Collets and Sleeves
