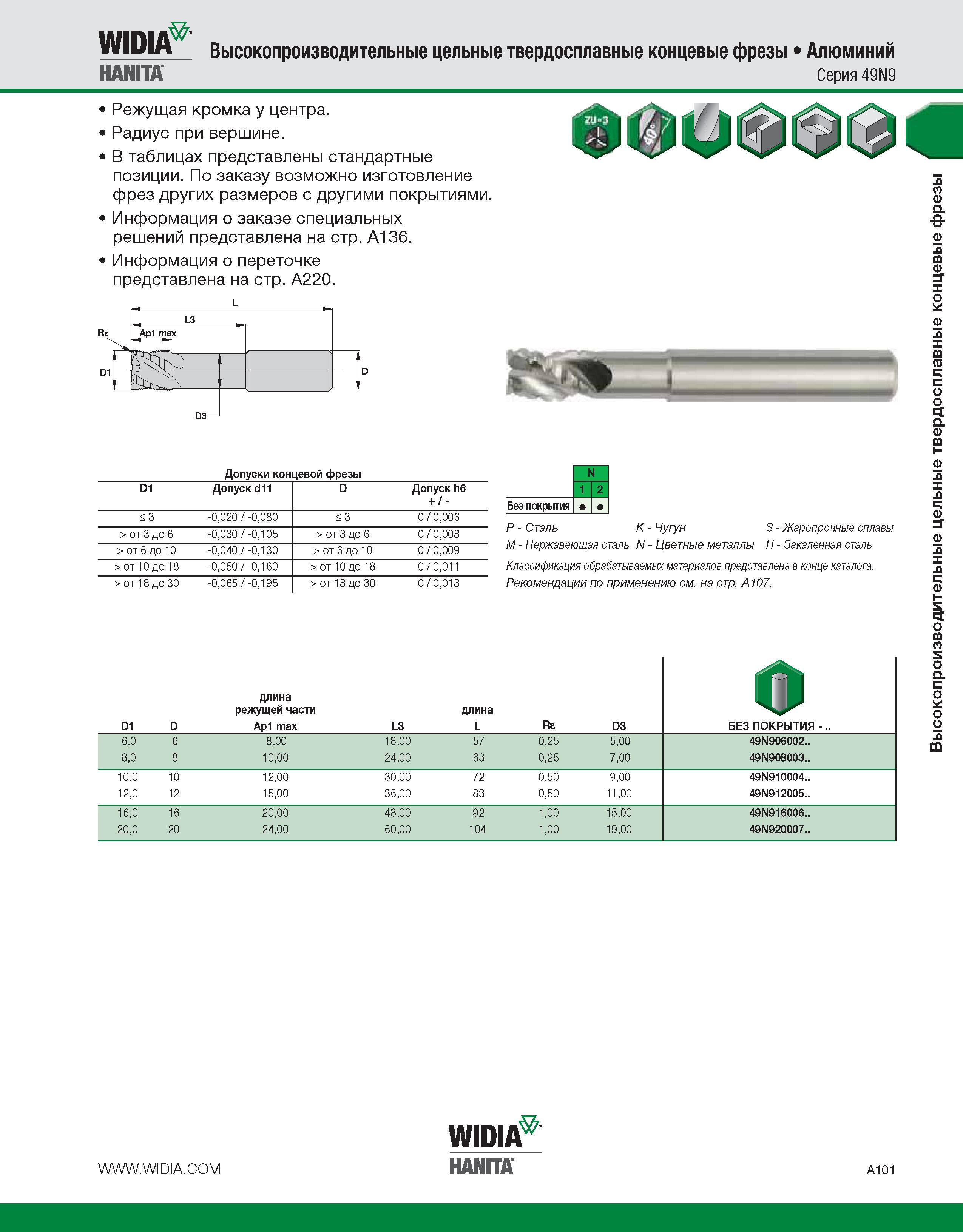

Widia Hanita Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий Серия 49N9 Режущая кромка у центра. Радиус при вершине. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск d11 D Допуск h6 + / - <3 -0,020 / -0,080 < 3 0 / 0,006 > от 3 до 6 -0,030 / -0,105 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,040 / -0,130 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,050 / -0,160 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,065 / -0,195 > от 18 до 30 0 / 0,013 N 1 2 Без покрытия P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A107. D1 D длина режущей части Ap1 max L3 длина L Re D3 О БЕЗ ПОКРЫТИЯ - 6,0 6 8,00 18,00 57 0,25 5,00 49N906002.. 8,0 8 10,00 24,00 63 0,25 7,00 49N908003.. 10,0 10 12,00 30,00 72 0,50 9,00 49N910004.. 12,0 12 15,00 36,00 83 0,50 11,00 49N912005.. 16,0 16 20,00 48,00 92 1,00 15,00 49N916006.. 20,0 20 24,00 60,00 104 1,00 19,00 49N920007.. Widia Hanita A101 Высокопроизводительные цельные твердосплавные концевые фрезы
