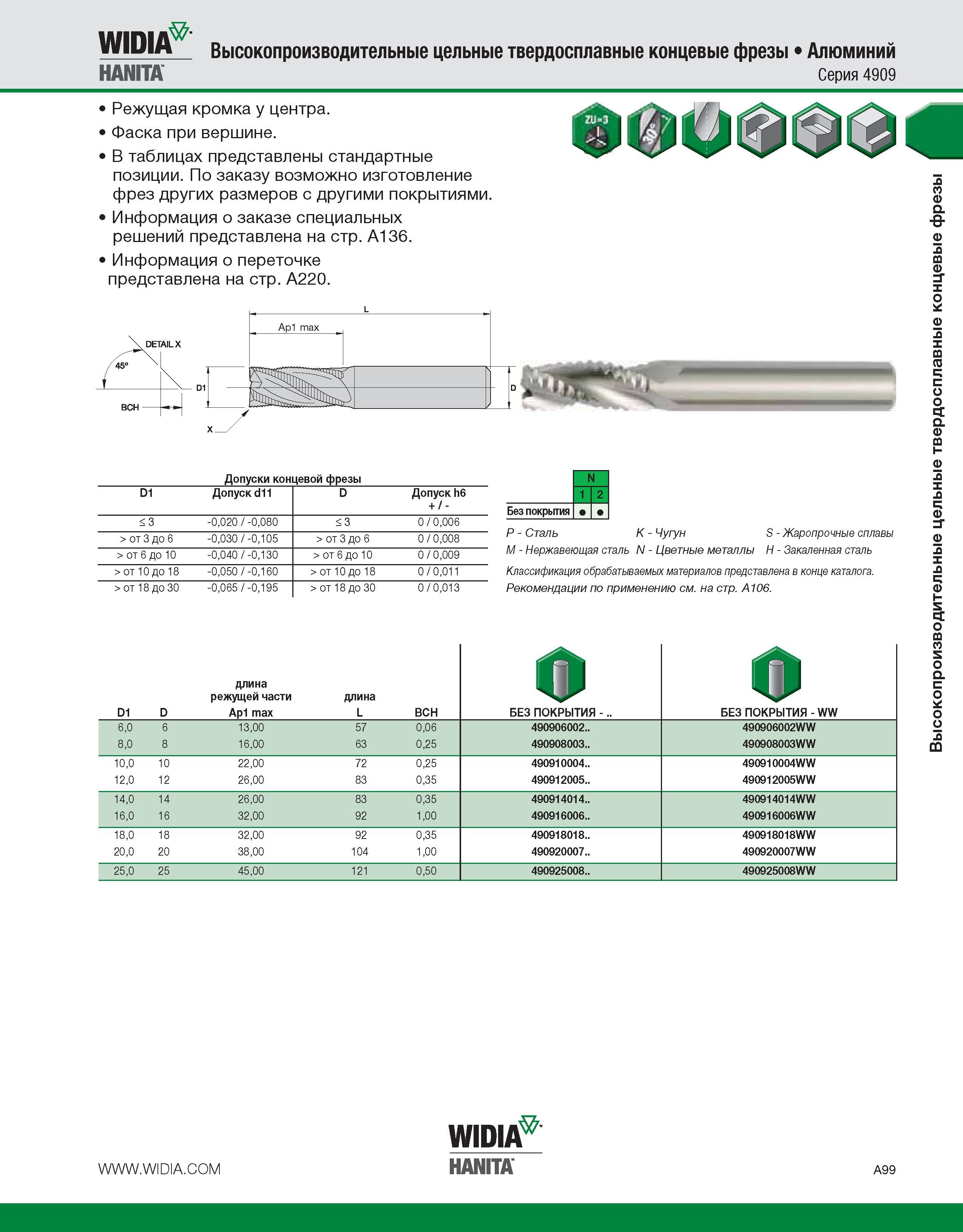

Widia Hanita Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий Серия 4909 Режущая кромка у центра. Фаска при вершине. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ap1 max Допуски концевой фрезы D1 Допуск d11 D Допуск h6 + / - < 3 -0,020 / -0,080 < 3 0 / 0,006 > от 3 до 6 -0,030 / -0,105 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,040 / -0,130 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,050 / -0,160 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,065 / -0,195 > от 18 до 30 0 / 0,013 N 1 2 Без покрытия P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A106. D1 D длина режущей части Ap1 max длина L BCH о БЕЗ ПОКРЫТИЯ - О БЕЗ ПОКРЫТИЯ - WW 6,0 6 13,00 57 0,06 490906002.. 490906002WW 8,0 8 16,00 63 0,25 490908003.. 490908003WW 10,0 10 22,00 72 0,25 490910004.. 490910004WW 12,0 12 26,00 83 0,35 490912005.. 490912005WW 14,0 14 26,00 83 0,35 490914014.. 490914014WW 16,0 16 32,00 92 1,00 490916006.. 490916006WW 18,0 18 32,00 92 0,35 490918018.. 490918018WW 20,0 20 38,00 104 1,00 490920007.. 490920007WW 25,0 25 45,00 121 0,50 490925008.. 490925008WW Widia Hanita A99 Высокопроизводительные цельные твердосплавные концевые фрезы
