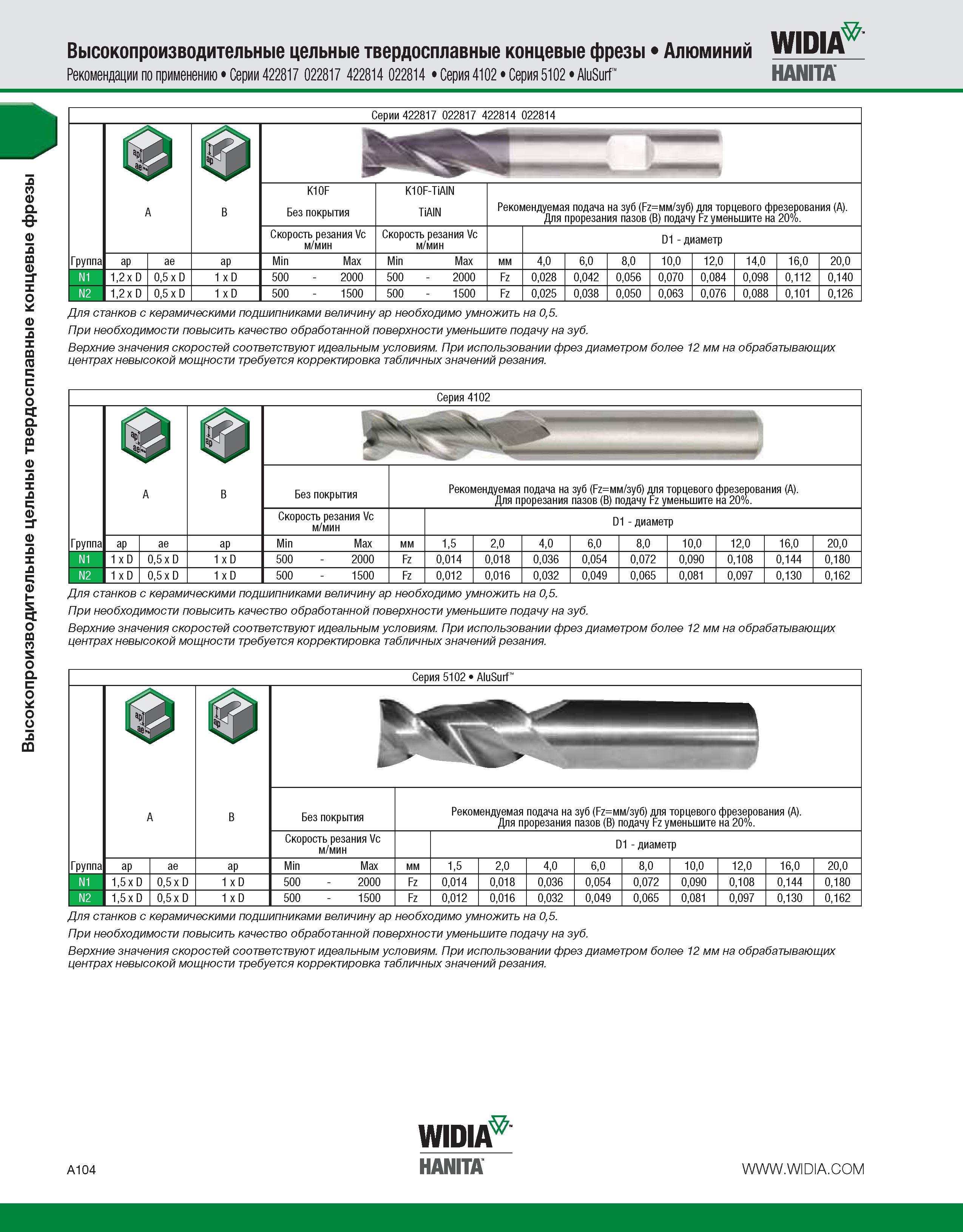

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий Рекомендации по применению Серии 422817 022817 422814 022814 Серия 4102 Серия 5102 AluSurf Widia Hanita Серии 422817 022817 422814 022814 Группа ap 1,2 x D 1,2 x D 0,5 x D 0,5 x D ap 1 x D 1 x D K10F Без покрытия Скорость резания Vc м/мин Min Max 500 2000 500 1500 K10F-TiAlN TiAlN Скорость резания Vc м/мин Min Max 500 2000 500 1500 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Fz Fz D1 - диаметр 4,0 0,028 0,025 6,0 0,042 0,038 8,0 0,056 0,050 10,0 12,0 14,0 16,0 0,070 0,063 0,084 0,076 0,098 0,088 0,112 0,101 20,0 0,140 0,126 Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 4102 Группа ap 1 x D ae 0,5 x D 1 x D 0,5 x D ap 1 x D 1 x D Без покрытия Скорость резания Vc м/мин Min Max 500 2000 500 1500 Fz Fz Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. D1 - диаметр 1,5 0,014 0,012 2,0 0,018 0,016 4,0 0,036 0,032 6,0 0,054 0,049 8,0 0,072 0,065 10,0 0,090 0,081 12,0 0,108 0,097 16,0 0,144 0,130 20,0 0,180 0,162 Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 5102 AluSurf' Без покрытия Скорость резания Vc м/мин Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. D1 - диаметр Группа ap ap Min Max 1,5 2,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 1,5 x D 0,5 x D 1 x D 500 2000 Fz 0,014 0,018 0,036 0,054 0,072 0,090 0,108 0,144 0,180 1,5 x D 0,5 x D 1 x D 500 1500 Fz 0,012 0,016 0,032 0,049 0,065 0,081 0,097 0,130 0,162 A B ae мм N1 N2 A B мм N1 N2 A B ae мм N1 N2 Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. WIPI A104 HANITA
