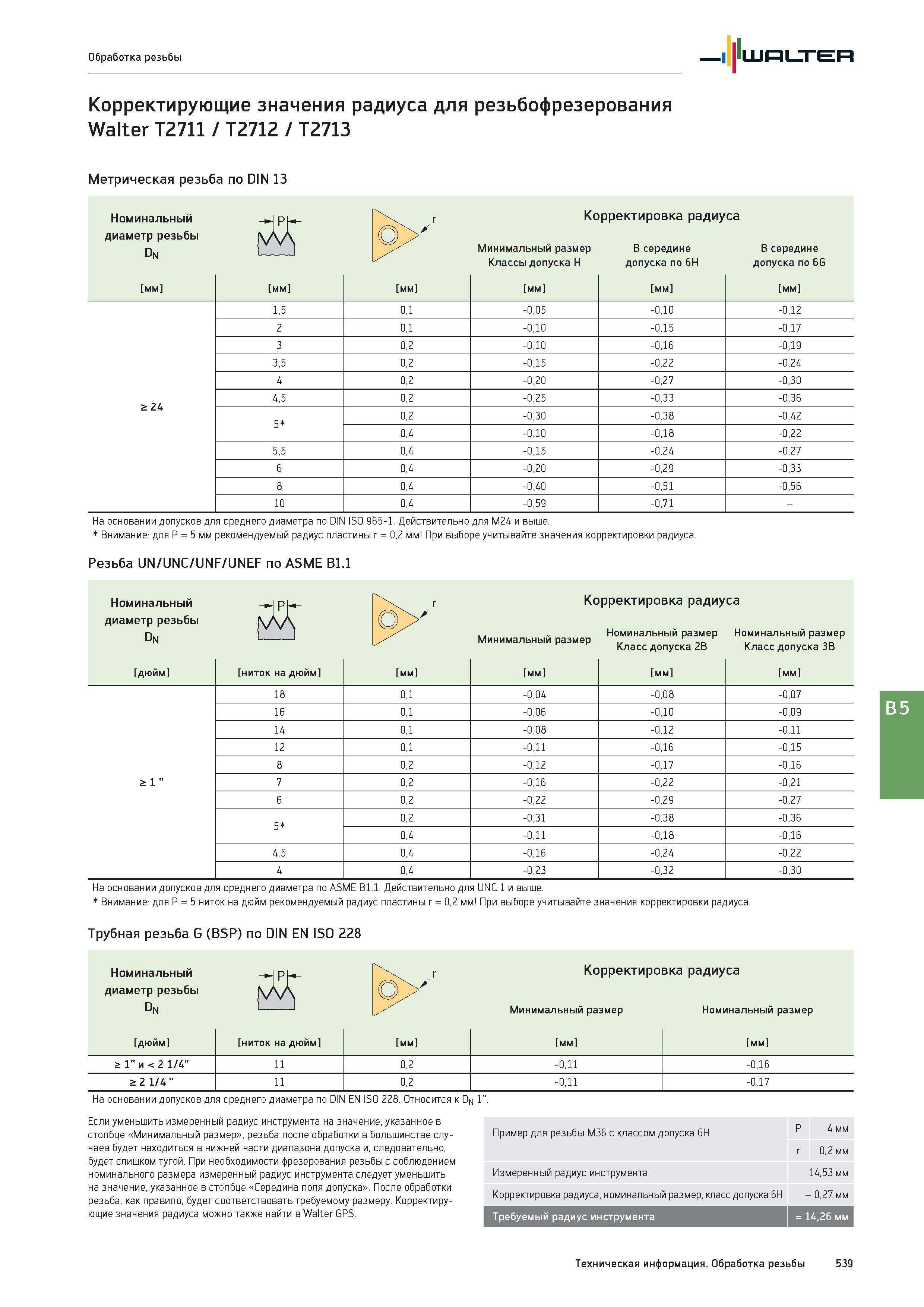

Обработка резьбы I LLinLJrEiR Корректирующие значения радиуса для резьбофрезерования Walter T2711 / T2712 / T2713 Метрическая резьба по DIN 13 Номинальный диаметр резьбы Dn ж г Корректировка радиуса (\ЛЛ, Минимальный размер Классы допуска H В середине допуска по 6H В середине допуска по 6G мм > 24 1,5 0,1 -0,05 -0,10 -0,12 2 0,1 -0,10 -0,15 -0,17 3 0,2 -0,10 -0,16 -0,19 3,5 0,2 -0,15 -0,22 -0,24 4 0,2 -0,20 -0,27 -0,30 4,5 0,2 -0,25 -0,33 -0,36 5 0,2 -0,30 -0,38 -0,42 0,4 -0,10 -0,18 -0,22 5,5 0,4 -0,15 -0,24 -0,27 6 0,4 -0,20 -0,29 -0,33 8 0,4 -0,40 -0,51 -0,56 10 0,4 -0,59 -0,71 - На основании допусков для среднего диаметра по DIN ISO 965-1. Действительно для M24 и выше. Внимание: для P = 5 мм рекомендуемый радиус пластины r = 0,2 мм При выборе учитывайте значения корректировки радиуса. Резьба UN/UNC/UNF/UNEF по ASME B1.1 Номинальный диаметр резьбы Dn дюйм ниток на дюйм Корректировка радиуса мм Минимальный размер мм Номинальный размер Номинальный размер Класс допуска 2B мм Класс допуска 3B мм > 1 " 18 16 14 12 5 4,5 0,1 0,1 0,1 0,1 0,2 0,2 0,2 0,2 0,4 0,4 0,4 -0,04 -0,06 -0,08 -0,11 -0,12 -0,16 -0,22 -0,31 -0,11 -0,16 -0,23 -0,08 -0,10 -0,12 -0,16 -0,17 -0,22 -0,29 -0,38 -0,18 -0,24 -0,32 -0,07 -0,09 -0,11 -0,15 -0,16 -0,21 -0,27 -0,36 -0,16 -0,22 -0,30 На основании допусков для среднего диаметра по ASME B1.1. Действительно для UNC 1 и выше. Внимание: для P = 5 ниток на дюйм рекомендуемый радиус пластины r = 0,2 мм При выборе учитывайте значения корректировки радиуса. г 8 7 6 4 Трубная резьба G (BSP) по DIN EN ISO 228 Номинальный диаметр резьбы Dn АТ г Корректировка радиуса (\ЛЛ, Минимальный размер Номинальный размер дюйм ниток на дюйм мм > 1" и 2 1/4" 11 0,2 -0,11 -0,16 > 2 1/4 " 11 0,2 -0,11 -0,17 На основании допусков для среднего диаметра по DIN EN ISO 228. Относится к Dn 1". Если уменьшить измеренный радиус инструмента на значение, указанное в столбце Минимальный размер , резьба после обработки в большинстве случаев будет находиться в нижней части диапазона допуска и, следовательно, будет слишком тугой. При необходимости фрезерования резьбы с соблюдением номинального размера измеренный радиус инструмента следует уменьшить на значение, указанное в столбце Середина поля допуска . После обработки резьба, как правило, будет соответствовать требуемому размеру. Корректирующие значения радиуса можно также найти в Walter GPS. Пример для резьбы M36 с классом допуска 6H P 4 мм r 0,2 мм Измеренный радиус инструмента 14,53 мм Корректировка радиуса, номинальный размер, класс допуска 6H - 0,27 мм Требуемый радиус инструмента = 14,26 мм Техническая информация. Обработка резьбы 539
