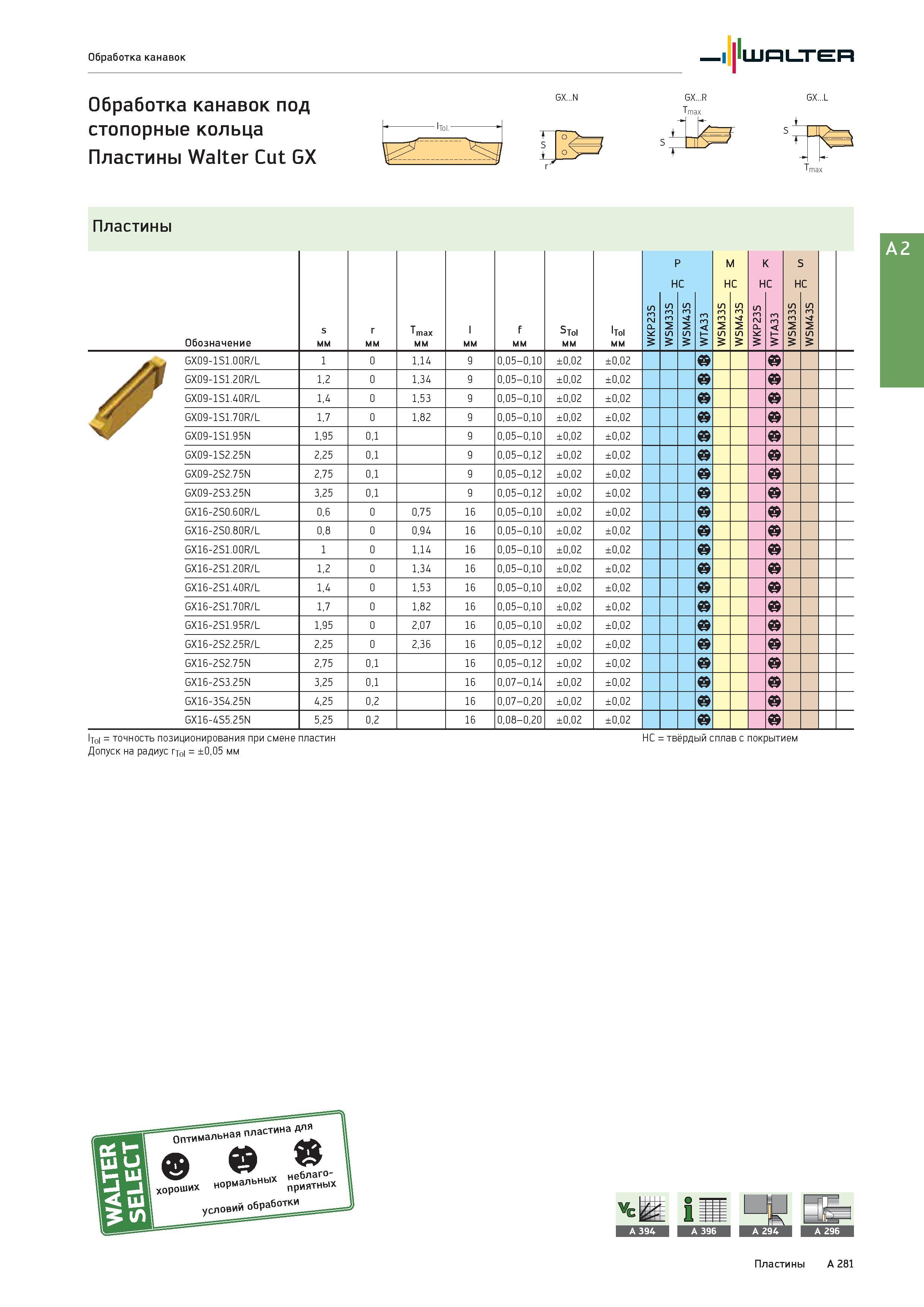

Обработка канавок под стопорные кольца Пластины Walter Cut GX GX N GX R Tmax GX L S S T max Пластины Обозначение s мм r мм Tmax мм l мм f мм STol мм lTol

Обработка канавок под стопорные кольца Пластины Walter Cut GX GX...N GX...R Tmax GX...L S S T max Пластины Обозначение s мм r мм Tmax мм l мм f мм STol мм lTol мм n p HC M HC K HC S WKP23S WSM33S S 3 2 S W WTA33 WSM33S S 3 2 S 5 WKP23S WTA33 WSM33S S 3 2 S W GX09-1S1.00R/L 1 0 1,14 9 0,05-0,10 ±0,02 ±0,02 GX09-1S1.20R/L 1,2 0 1,34 9 0,05-0,10 ±0,02 ±0,02 jfew GX09-1S1.40R/L 1,4 0 1,53 9 0,05-0,10 ±0,02 ±0,02 GX09-1S1.70R/L 1,7 0 1,82 9 0,05-0,10 ±0,02 ±0,02 GX09-1S1.95N 1,95 0,1 9 0,05-0,10 ±0,02 ±0,02 GX09-1S2.25N 2,25 0,1 9 0,05-0,12 ±0,02 ±0,02 GX09-2S2.75N 2,75 0,1 9 0,05-0,12 ±0,02 ±0,02 Обработка канавок Walter GX09-2S3.25N 3,25 0,1 9 0,05-0,12 ±0,02 ±0,02 GX16-2S0.60R/L 0,6 0 0,75 16 0,05-0,10 ±0,02 ±0,02 GX16-2S0.80R/L 0,8 0 0,94 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.00R/L 1 0 1,14 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.20R/L 1,2 0 1,34 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.40R/L 1,4 0 1,53 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.70R/L 1,7 0 1,82 16 0,05-0,10 ±0,02 ±0,02 GX16-2S1.95R/L 1,95 0 2,07 16 0,05-0,10 ±0,02 ±0,02 GX16-2S2.25R/L 2,25 0 2,36 16 0,05-0,12 ±0,02 ±0,02 GX16-2S2.75N 2,75 0,1 16 0,05-0,12 ±0,02 ±0,02 GX16-2S3.25N 3,25 0,1 16 0,07-0,14 ±0,02 ±0,02 GX16-3S4.25N 4,25 0,2 16 0,07-0,20 ±0,02 ±0,02 GX16-4S5.25N 5,25 0,2 16 0,08-0,20 ±0,02 ±0,02 l Toi = точность позиционирования при смене пластин HC твёрдый сплав с покрытием Допуск на радиус rjoi = ±0,05 мм Оптимальная пластина для иПТИМо-'- Л & . нЫх неблаго (ШИх нормальн прИЯТНь' условий обработки VC LK A 294 Пластины A 281
