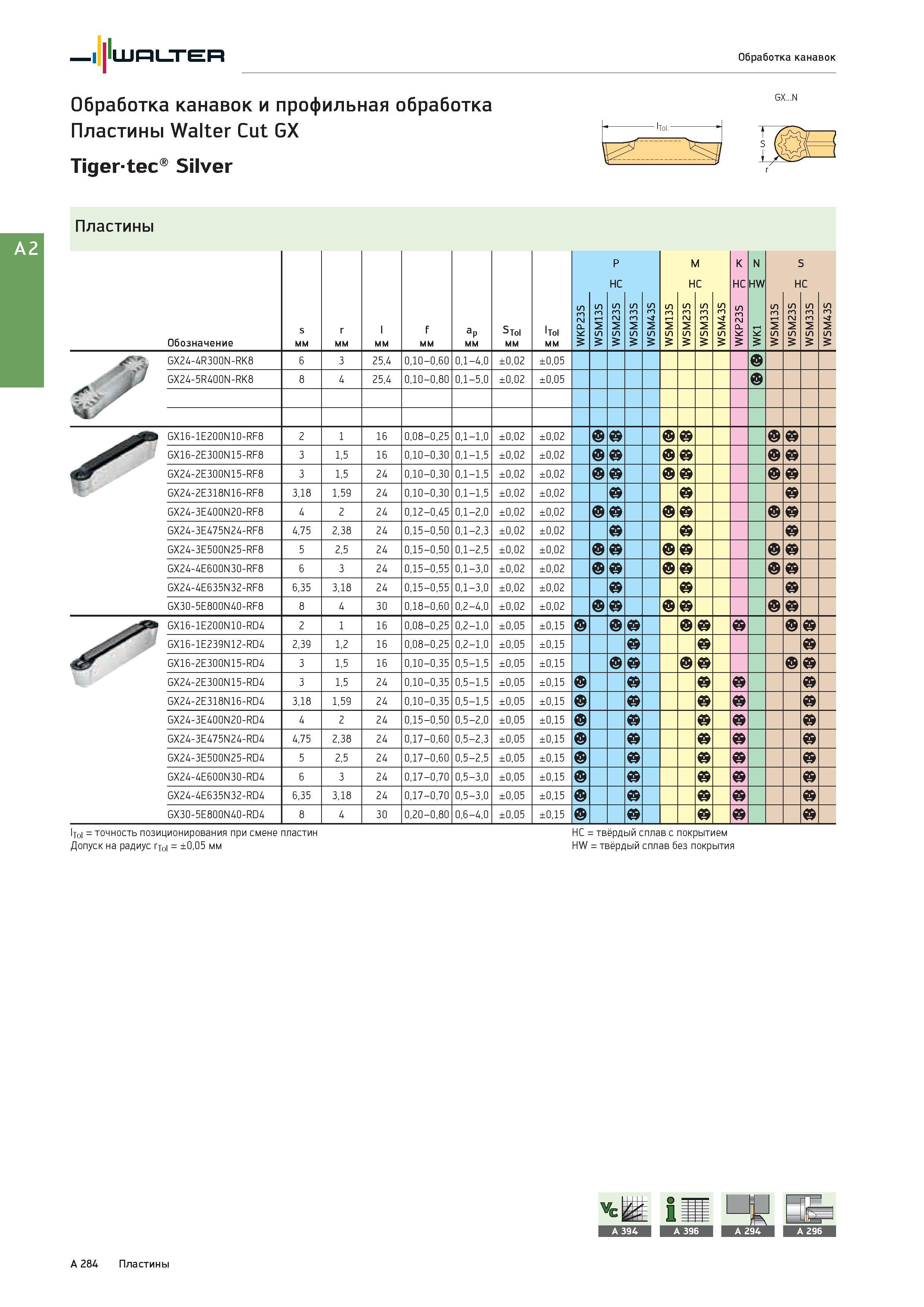

Обработка канавок и профильная обработка Пластины Walter Cut GX Tigertec Silver GX N Пластины Обозначение s мм r мм l мм f мм aP мм STol мм lTol мм WKP23

Обработка канавок и профильная обработка Пластины Walter Cut GX Tigertec Silver GX...N Пластины Обозначение s мм r мм l мм f мм aP мм STol мм lTol мм WKP23S WSM13S P HC S 3 2 S W WSM33S S 3 S W WSM13S M H S 3 S W WSM33S n S 3 S W K HC S 3 f>j P K N HW 1 K W WSM13S H S 3 2 S WSM33S n S 3 S W GX24-4R300N-RK8 6 3 25,4 0,10-0,60 0,1-4,0 ±0,02 ±0,05 a GX24-5R400N-RK8 8 4 25,4 0,10-0,80 0,1-5,0 ±0,02 ±0,05 a GX16-1E200N10-RF8 2 1 16 0,08-0,25 0,1-1,0 ±0,02 ±0,02 GX16-2E300N15-RF8 3 1,5 16 0,10-0,30 0,1-1,5 ±0,02 ±0,02 GX24-2E300N15-RF8 3 1,5 24 0,10-0,30 0,1-1,5 ±0,02 ±0,02 GX24-2E318N16-RF8 3,18 1,59 24 0,10-0,30 0,1-1,5 ±0,02 ±0,02 b GX24-3E400N20-RF8 4 2 24 0,12-0,45 0,1-2,0 ±0,02 ±0,02 GX24-3E475N24-RF8 4,75 2,38 24 0,15-0,50 0,1-2,3 ±0,02 ±0,02 b GX24-3E500N25-RF8 5 2,5 24 0,15-0,50 0,1-2,5 ±0,02 ±0,02 GX24-4E600N30-RF8 6 3 24 0,15-0,55 0,1-3,0 ±0,02 ±0,02 GX24-4E635N32-RF8 6,35 3,18 24 0,15-0,55 0,1-3,0 ±0,02 ±0,02 b GX30-5E800N40-RF8 8 4 30 0,18-0,60 0,2-4,0 ±0,02 ±0,02 GX16-1E200N10-RD4 2 1 16 0,08-0,25 0,2-1,0 ±0,05 ±0,15 a GX16-1E239N12-RD4 2,39 1,2 16 0,08-0,25 0,2-1,0 ±0,05 ±0,15 b GX16-2E300N15-RD4 3 1,5 16 0,10-0,35 0,5-1,5 ±0,05 ±0,15 GX24-2E300N15-RD4 3 1,5 24 0,10-0,35 0,5-1,5 ±0,05 ±0,15 GX24-2E318N16-RD4 3,18 1,59 24 0,10-0,35 0,5-1,5 ±0,05 ±0,15 GX24-3E400N20-RD4 4 2 24 0,15-0,50 0,5-2,0 ±0,05 ±0,15 GX24-3E475N24-RD4 4,75 2,38 24 0,17-0,60 0,5-2,3 ±0,05 ±0,15 GX24-3E500N25-RD4 5 2,5 24 0,17-0,60 0,5-2,5 ±0,05 ±0,15 GX24-4E600N30-RD4 6 3 24 0,17-0,70 0,5-3,0 ±0,05 ±0,15 GX24-4E635N32-RD4 6,35 3,18 24 0,17-0,70 0,5-3,0 ±0,05 ±0,15 GX30-5E800N40-RD4 8 4 30 0,20-0,80 0,6-4,0 ±0,05 ±0,15 l Toi = точность позиционирования при смене Допуск на радиус rjoi = ±0,05 мм HC = HW : твердый сплав с покрытием : твёрдый сплав без покрытия i¥ A 284 Пластины
