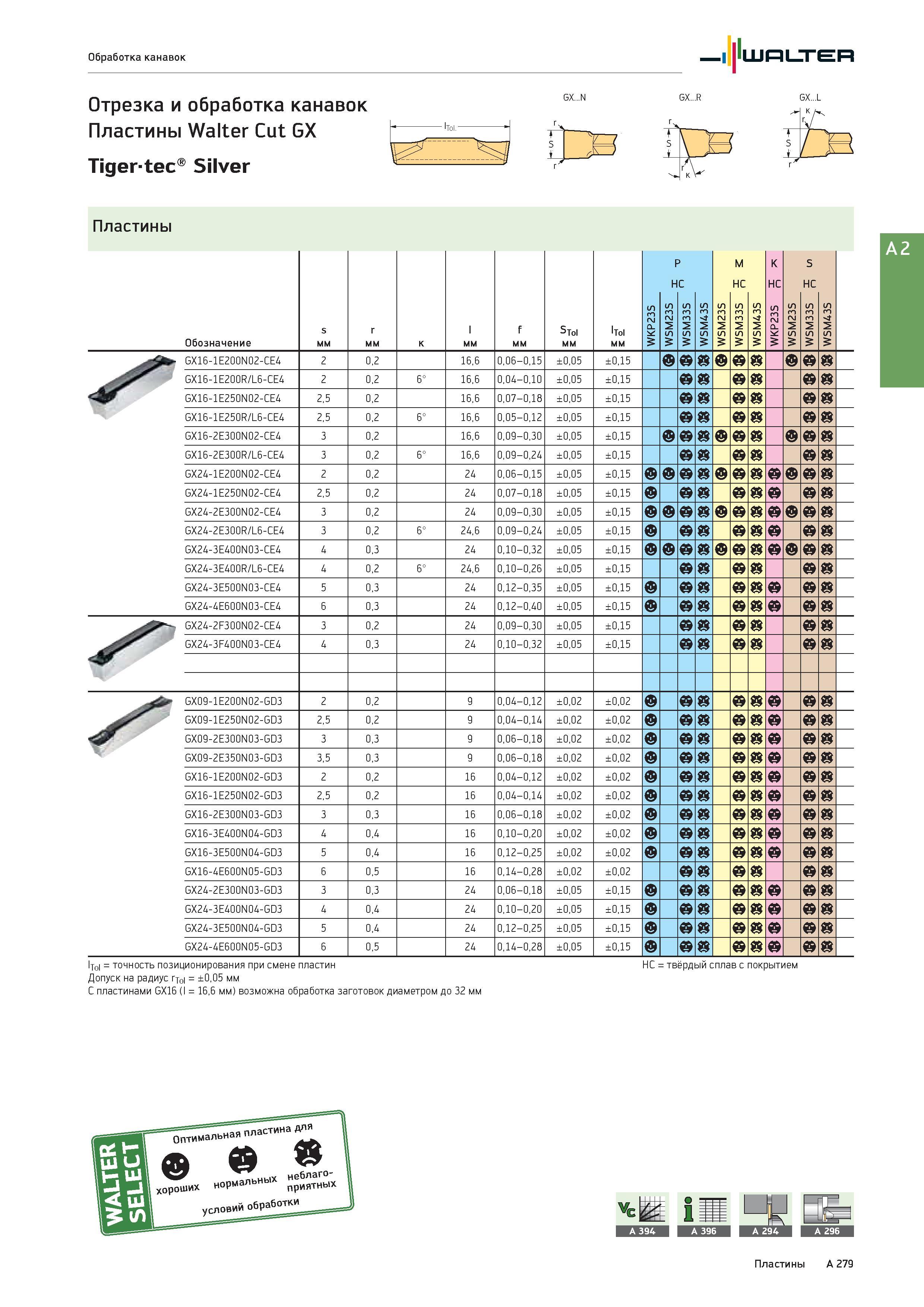

Пластины Walter Cut GX Tigertec Silver GX N GX L Пластины Обозначение s мм r мм к l мм f мм STol мм lTol мм WKP23S P H S 3 2 S W WSM33S WSM43S WSM23S M H

Пластины Walter Cut GX Tigertec Silver GX...N GX...L Пластины Обозначение s мм r мм к l мм f мм STol мм lTol мм WKP23S P H S 3 2 S W WSM33S WSM43S WSM23S M HC S 3 m S WSM43S K HC S 3 P K W WSM23S S HC S 3 m S W WSM43S GX16-1E200N02-CE4 2 0,2 16,6 0,06-0,15 ±0,05 ±0,15 GX16-1E200R/L6-CE4 2 0,2 6° 16,6 0,04-0,10 ±0,05 ±0,15 GX16-1E250N02-CE4 2,5 0,2 16,6 0,07-0,18 ±0,05 ±0,15 GX16-1E250R/L6-CE4 2,5 0,2 6° 16,6 0,05-0,12 ±0,05 ±0,15 GX16-2E300N02-CE4 3 0,2 16,6 0,09-0,30 ±0,05 ±0,15 a GX16-2E300R/L6-CE4 3 0,2 6° 16,6 0,09-0,24 ±0,05 ±0,15 GX24-1E200N02-CE4 2 0,2 24 0,06-0,15 ±0,05 ±0,15 Обработка канавок Walter Отрезка и обработка канавок GX24-1E250N02-CE4 2,5 0,2 24 0,07-0,18 ±0,05 ±0,15 b GX24-2E300N02-CE4 3 0,2 24 0,09-0,30 ±0,05 ±0,15 GX24-2E300R/L6-CE4 3 0,2 6° 24,6 0,09-0,24 ±0,05 ±0,15 b GX24-3E400N03-CE4 4 0,3 24 0,10-0,32 ±0,05 ±0,15 GX24-3E400R/L6-CE4 4 0,2 6° 24,6 0,10-0,26 ±0,05 ±0,15 GX24-3E500N03-CE4 5 0,3 24 0,12-0,35 ±0,05 ±0,15 b GX24-4E600N03-CE4 6 0,3 24 0,12-0,40 ±0,05 ±0,15 b GX24-2F300N02-CE4 3 0,2 24 0,09-0,30 ±0,05 ±0,15 GX24-3F400N03-CE4 4 0,3 24 0,10-0,32 ±0,05 ±0,15 GX09-1E200N02-GD3 2 0,2 9 0,04-0,12 ±0,02 ±0,02 b GX09-1E250N02-GD3 2,5 0,2 9 0,04-0,14 ±0,02 ±0,02 b GX09-2E300N03-GD3 3 0,3 9 0,06-0,18 ±0,02 ±0,02 b GX09-2E350N03-GD3 3,5 0,3 9 0,06-0,18 ±0,02 ±0,02 b GX16-1E200N02-GD3 2 0,2 16 0,04-0,12 ±0,02 ±0,02 b GX16-1E250N02-GD3 2,5 0,2 16 0,04-0,14 ±0,02 ±0,02 b GX16-2E300N03-GD3 3 0,3 16 0,06-0,18 ±0,02 ±0,02 b GX16-3E400N04-GD3 4 0,4 16 0,10-0,20 ±0,02 ±0,02 b GX16-3E500N04-GD3 5 0,4 16 0,12-0,25 ±0,02 ±0,02 b GX16-4E600N05-GD3 6 0,5 16 0,14-0,28 ±0,02 ±0,02 GX24-2E300N03-GD3 3 0,3 24 0,06-0,18 ±0,05 ±0,15 b GX24-3E400N04-GD3 4 0,4 24 0,10-0,20 ±0,05 ±0,15 b GX24-3E500N04-GD3 5 0,4 24 0,12-0,25 ±0,05 ±0,15 b GX24-4E600N05-GD3 6 0,5 24 0,14-0,28 ±0,05 ±0,15 b lTol = точность позиционирования при смене пластин Допуск на радиус rjol = ±0,05 мм С пластинами GX16 (l = 16,6 мм) возможна обработка заготовок диаметром до 32 мм HC твёрдый сплав с покрытием Оптимальная пластина для иПТИМо-'- Л & . нЫх неблаго (ШИх нормальн прИЯТНь' условий обработки VC LK A 294 Пластины A 279
