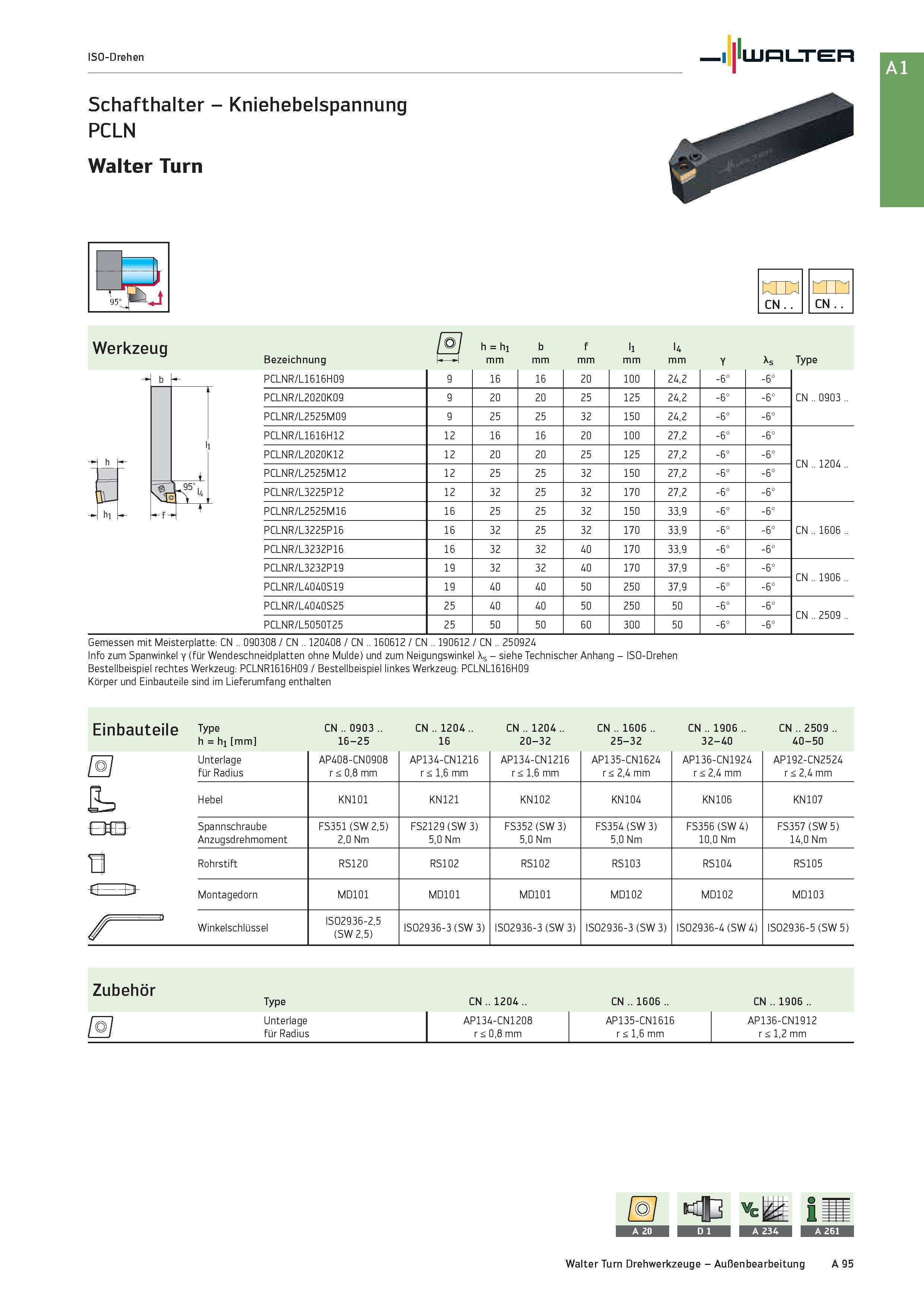

Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами Bezeichnung LJСтандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами Bezeichnung LJ mm Y As Type PCLNR/L1616H09 9 16 16 20 100 24,2 -6° -6° PCLNR/L2020K09 9 20 20 25 125 24,2 -6° -6° CN .. 0903 .. PCLNR/L2525M09 9 25 25 32 150 24,2 -6° -6° PCLNR/L1616H12 12 16 16 20 100 27,2 -6° -6° PCLNR/L2020K12 12 20 20 25 125 27,2 -6° -6° CN .. 1204 .. PCLNR/L2525M12 12 25 25 32 150 27,2 -6° -6° PCLNR/L3225P12 12 32 25 32 170 27,2 -6° -6° PCLNR/L2525M16 16 25 25 32 150 33,9 -6° -6° PCLNR/L3225P16 16 32 25 32 170 33,9 -6° -6° CN .. 1606 .. PCLNR/L3232P16 16 32 32 40 170 33,9 -6° -6° PCLNR/L3232P19 19 32 32 40 170 37,9 -6° -6° CN .. 1906 .. PCLNR/L4040S19 19 40 40 50 250 37,9 -6° -6° PCLNR/L4040S25 25 40 40 50 250 50 -6° -6° CN .. 2509 .. PCLNR/L5050T25 25 50 50 60 300 50 -6° -6° Gemessen mit Meisterplatte: CN .. 090308 / CN .. 120408 / CN .. 160612 / CN .. 190612 / CN .. 250924 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: PCLNR1616H09 / Bestellbeispiel linkes Werkzeug: PCLNL1616H09 Körper und Einbauteile sind im Lieferumfang enthalten h Einbauteile Type h = hi mm CN .. 0903 .. 16-25 CN .. 1204 .. 16 CN .. 1204 .. 20-32 CN .. 1606 .. 25-32 CN .. 1906 .. 32-40 CN .. 2509 .. 40-50 Unterlage für Radius AP408-CN0908 r < 0,8 mm AP134-CN1216 r < 1,6 mm AP134-CN1216 r < 1,6 mm AP135-CN1624 r < 2,4 mm AP136-CN1924 r < 2,4 mm AP192-CN2524 r < 2,4 mm ß= Hebel KN101 KN121 KN102 KN104 KN106 KN107 EKB Spannschraube Anzugsdrehmoment FS351 (SW 2,5) 2,0 Nm FS2129 (SW 3) 5,0 Nm FS352 (SW 3) 5,0 Nm FS354 (SW 3) 5,0 Nm FS356 (SW 4) 10,0 Nm FS357 (SW 5) 14,0 Nm n Rohrstift RS120 RS102 RS102 RS103 RS104 RS105 Montagedorn MD101 MD101 MD101 MD102 MD102 MD103 Winkelschlüssel ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Zubehör Type CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Unterlage für Radius AP134-CN1208 r < 0,8 mm AP135-CN1616 r < 1,6 mm AP136-CN1912 r < 1,2 mm Walter Turn Drehwerkzeuge - Außenbearbeitung A 95 |
|||||
