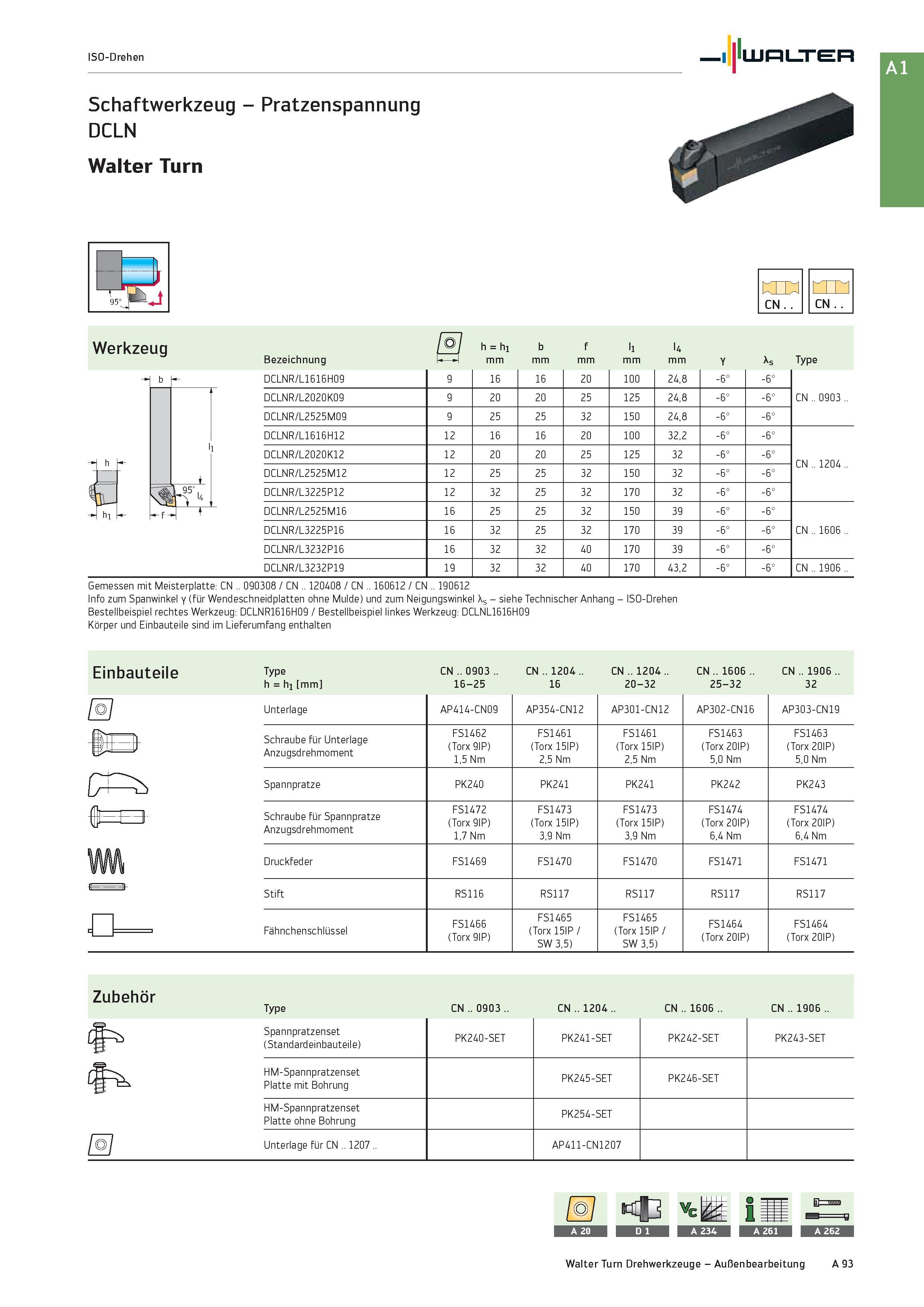

Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз металлорежущего инструмента из Германии с размерами ISO-Drehen Schaftwerkzeug - Pratzenspannung DCLN Walter Turn Werkzeug CN CN Öl h = hi b f li l4 Bezeichnung LJ mm Y As Type DCLNR/L1616H09 9 16 16 20 100 24,8 -6° -6° DCLNR/L2020K09 9 20 20 25 125 24,8 -6° -6° CN .. 0903 .. DCLNR/L2525M09 9 25 25 32 150 24,8 -6° -6° DCLNR/L1616H12 12 16 16 20 100 32,2 -6° -6° DCLNR/L2020K12 12 20 20 25 125 32 -6° -6° CN .. 1204 .. DCLNR/L2525M12 12 25 25 32 150 32 -6° -6° DCLNR/L3225P12 12 32 25 32 170 32 -6° -6° DCLNR/L2525M16 16 25 25 32 150 39 -6° -6° DCLNR/L3225P16 16 32 25 32 170 39 -6° -6° CN .. 1606 .. DCLNR/L3232P16 16 32 32 40 170 39 -6° -6° DCLNR/L3232P19 19 32 32 40 170 43,2 -6° -6° CN .. 1906 .. Gemessen mit Meisterplatte: CN .. 090308 / CN .. 120408 / CN .. 160612 / CN .. 190612 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: DCLNR1616H09 / Bestellbeispiel linkes Werkzeug: DCLNL1616H09 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type CN .. 0903 .. CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. h = hi mm 16-25 16 20-32 25-32 32 öj Unterlage AP414-CN09 AP354-CN12 AP301-CN12 AP302-CN16 AP303-CN19 FS1462 (Torx 9IP) 1,5 Nm FS1461 (Torx 15IP) 2,5 Nm FS1461 (Torx 15IP) 2,5 Nm FS1463 (Torx 20IP) 5,0 Nm FS1463 (Torx 20IP) 5,0 Nm ft 1 Schraube für Unterlage Anzugsdrehmoment Q \ X Spannpratze PK240 PK241 PK241 PK242 PK243 -0 -p Schraube für Spannpratze Anzugsdrehmoment FS1472 (Torx 9IP) 1,7 Nm FS1473 (Torx 15IP) 3,9 Nm FS1473 (Torx 15IP) 3,9 Nm FS1474 (Torx 20IP) 6,4 Nm FS1474 (Torx 20IP) 6,4 Nm m Druckfeder FS1469 FS1470 FS1470 FS1471 FS1471 Stift RS116 RS117 RS117 RS117 RS117 c 1 Fähnchenschlüssel FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Zubehör Type CN .. 0903 .. CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Spannpratzenset (Standardeinbauteile) PK240-SET PK241-SET PK242-SET PK243-SET HM-Spannpratzenset Platte mit Bohrung PK245-SET PK246-SET HM-Spannpratzenset Platte ohne Bohrung PK254-SET Unterlage für CN .. 1207 .. AP411-CN1207 Walter Turn Drehwerkzeuge - Außenbearbeitung A 93
