Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2016 Общий Инструмент режущий и оснастка (Всего 2605 стр.) |
|||||

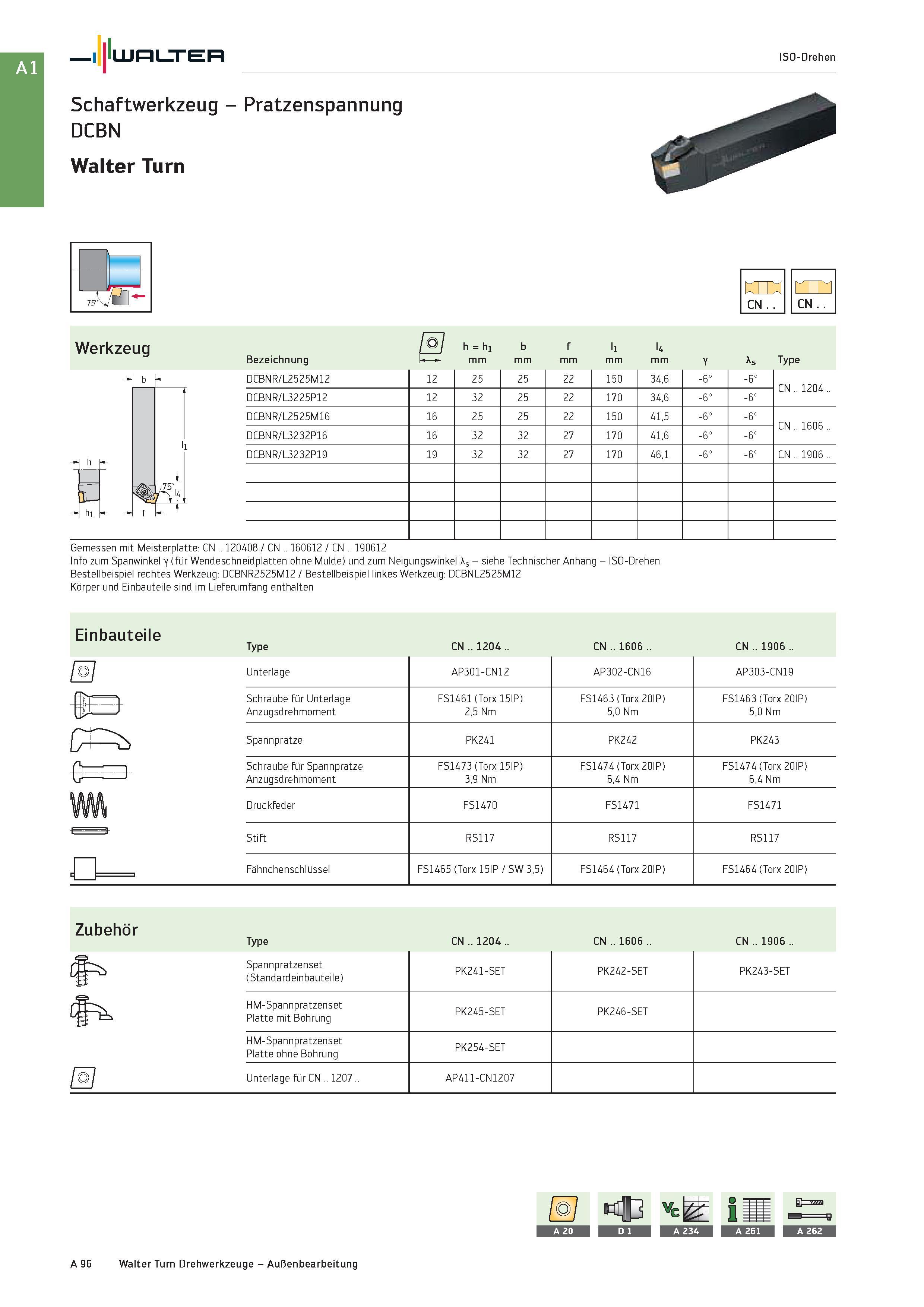

112 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A96 |
|||||
Каталог WALTER 2016 Общий Инструмента и оснастки Стр. A96 0112 DEU Lab2u Стандартные токарные резцы Walter с режущими сменными пластинами для наружного точения Изображение Комплектующие Эскиз с размерами Werkzeug Bezeichnung h = hi mm b mm f mm li mm l4 mm Y As Type - b k DCBNR/L2525M12 12 25 25 22 150 34,6 -6° -6° CN .. 1204 .. DCBNR/L3225P12 12 32 25 22 170 34,6 -6° -6° DCBNR/L2525M16 16 25 25 22 150 41,5 -6° -6° CN .. 1606 .. DCBNR/L3232P16 16 32 32 27 170 41,6 -6° -6° DCBNR/L3232P19 19 32 32 27 170 46,1 -6° -6° CN .. 1906 .. - 11 - /7b” VS l4 - h1 - f U f Gemessen mit Meisterplatte: CN .. 120408 / CN .. 160612 / CN .. 190612 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: DCBNR2525M12 / Bestellbeispiel linkes Werkzeug: DCBNL2525M12 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Unterlage AP301-CN12 AP302-CN16 AP303-CN19 Schraube für Unterlage Anzugsdrehmoment FS1461 (Torx 15IP) 2,5 Nm FS1463 (Torx 20IP) 5,0 Nm FS1463 (Torx 20IP) 5,0 Nm Spannpratze PK241 PK242 PK243 Schraube für Spannpratze Anzugsdrehmoment FS1473 (Torx 15IP) 3,9 Nm FS1474 (Torx 20IP) 6,4 Nm FS1474 (Torx 20IP) 6,4 Nm Druckfeder FS1470 FS1471 FS1471 Stift RS117 RS117 RS117 Fähnchenschlüssel FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Zubehör Type CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. A 96 Walter Turn Drehwerkzeuge - Außenbearbeitung |
|||||
