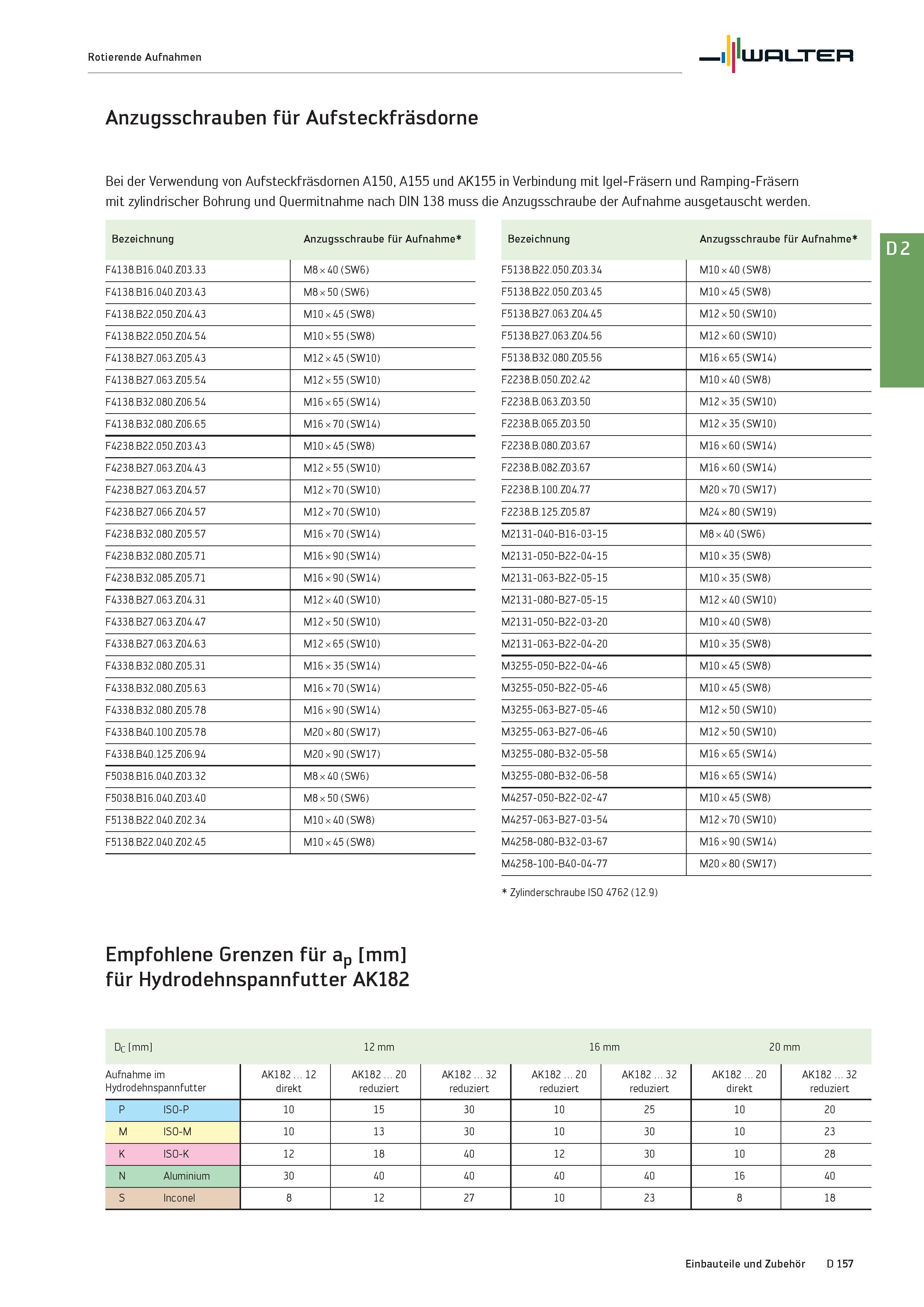

Rotierende Aufnahmen I LURLTER Anzugsschrauben für Aufsteckfräsdorne Bei der Verwendung von Aufsteckfräsdornen A150, A155 und AK155 in Verbindung mit Igel-Fräsern und Ramping-Fräsern mit zylindrischer Bohrung und Quermitnahme nach DIN 138 muss die Anzugsschraube der Aufnahme ausgetauscht werden. Bezeichnung Anzugsschraube für Aufnahme F5138.B22.050.Z03.34 M10 x 40 (SW8) F5138.B22.050.Z03.45 M10 x 45 (SW8) F5138.B27.063.Z04.45 M12 x 50 (SW10) F5138.B27.063.Z04.56 M12 x 60 (SW10) F5138.B32.080.Z05.56 M16 x 65 (SW14) F2238.B.050.Z02.42 M10 x 40 (SW8) F2238.B.063.Z03.50 M12 x 35 (SW10) F2238.B.065.Z03.50 M12 x 35 (SW10) F2238.B.080.Z03.67 M16 x 60 (SW14) F2238.B.082.Z03.67 M16 x 60 (SW14) F2238.B.100.Z04.77 M20 x 70 (SW17) F2238.B.125.Z05.87 M24 x 80 (SW19) M2131-040-B16-03-15 M8 x 40 (SW6) M2131-050-B22-04-15 M10 x 35 (SW8) M2131-063-B22-05-15 M10 x 35 (SW8) M2131-080-B27-05-15 M12 x 40 (SW10) M2131-050-B22-03-20 M10 x 40 (SW8) M2131-063-B22-04-20 M10 x 35 (SW8) M3255-050-B22-04-46 M10 x 45 (SW8) M3255-050-B22-05-46 M10 x 45 (SW8) M3255-063-B27-05-46 M12 x 50 (SW10) M3255-063-B27-06-46 M12 x 50 (SW10) M3255-080-B32-05-58 M16 x 65 (SW14) M3255-080-B32-06-58 M16 x 65 (SW14) M4257-050-B22-02-47 M10 x 45 (SW8) M4257-063-B27-03-54 M12 x 70 (SW10) M4258-080-B32-03-67 M16 x 90 (SW14) M4258-100-B40-04-77 M20 x 80 (SW17) Zylinderschraube ISO 4762 (12.9) Bezeichnung Anzugsschraube für Aufnahme F4138.B16.040.Z03.33 M8 x 40 (SW6) F4138.B16.040.Z03.43 M8 x 50 (SW6) F4138.B22.050.Z04.43 M10 x 45 (SW8) F4138.B22.050.Z04.54 M10 x 55 (SW8) F4138.B27.063.Z05.43 M12 x 45 (SW10) F4138.B27.063.Z05.54 M12 x 55 (SW10) F4138.B32.080.Z06.54 M16 x 65 (SW14) F4138.B32.080.Z06.65 M16 x 70 (SW14) F4238.B22.050.Z03.43 M10 x 45 (SW8) F4238.B27.063.Z04.43 M12 x 55 (SW10) F4238.B27.063.Z04.57 M12 x 70 (SW10) F4238.B27.066.Z04.57 M12 x 70 (SW10) F4238.B32.080.Z05.57 M16 x 70 (SW14) F4238.B32.080.Z05.71 M16 x 90 (SW14) F4238.B32.085.Z05.71 M16 x 90 (SW14) F4338.B27.063.Z04.31 M12 x 40 (SW10) F4338.B27.063.Z04.47 M12 x 50 (SW10) F4338.B27.063.Z04.63 M12 x 65 (SW10) F4338.B32.080.Z05.31 M16 x 35 (SW14) F4338.B32.080.Z05.63 M16 x 70 (SW14) F4338.B32.080.Z05.78 M16 x 90 (SW14) F4338.B40.100.Z05.78 M20 x 80 (SW17) F4338.B40.125.Z06.94 M20 x 90 (SW17) F5038.B16.040.Z03.32 M8 x 40 (SW6) F5038.B16.040.Z03.40 M8 x 50 (SW6) F5138.B22.040.Z02.34 M10 x 40 (SW8) F5138.B22.040.Z02.45 M10 x 45 (SW8) Empfohlene Grenzen für ap mm für Hydrodehnspannfutter AK182 Dc mm 12 mm 16 mm 20 mm Aufnahme im Hydrodehnspannfutter AK182 12 direkt AK182 20 reduziert AK182 32 reduziert AK182 20 reduziert AK182 32 reduziert AK182 20 direkt AK182 32 reduziert P ISO-P 10 15 30 10 25 10 20 M ISO-M 10 13 30 10 30 10 23 K ISO-K 12 18 40 12 30 10 28 N Aluminium 30 40 40 40 40 16 40 S Inconel 8 12 27 10 23 8 18 Einbauteile und Zubehör D 157
