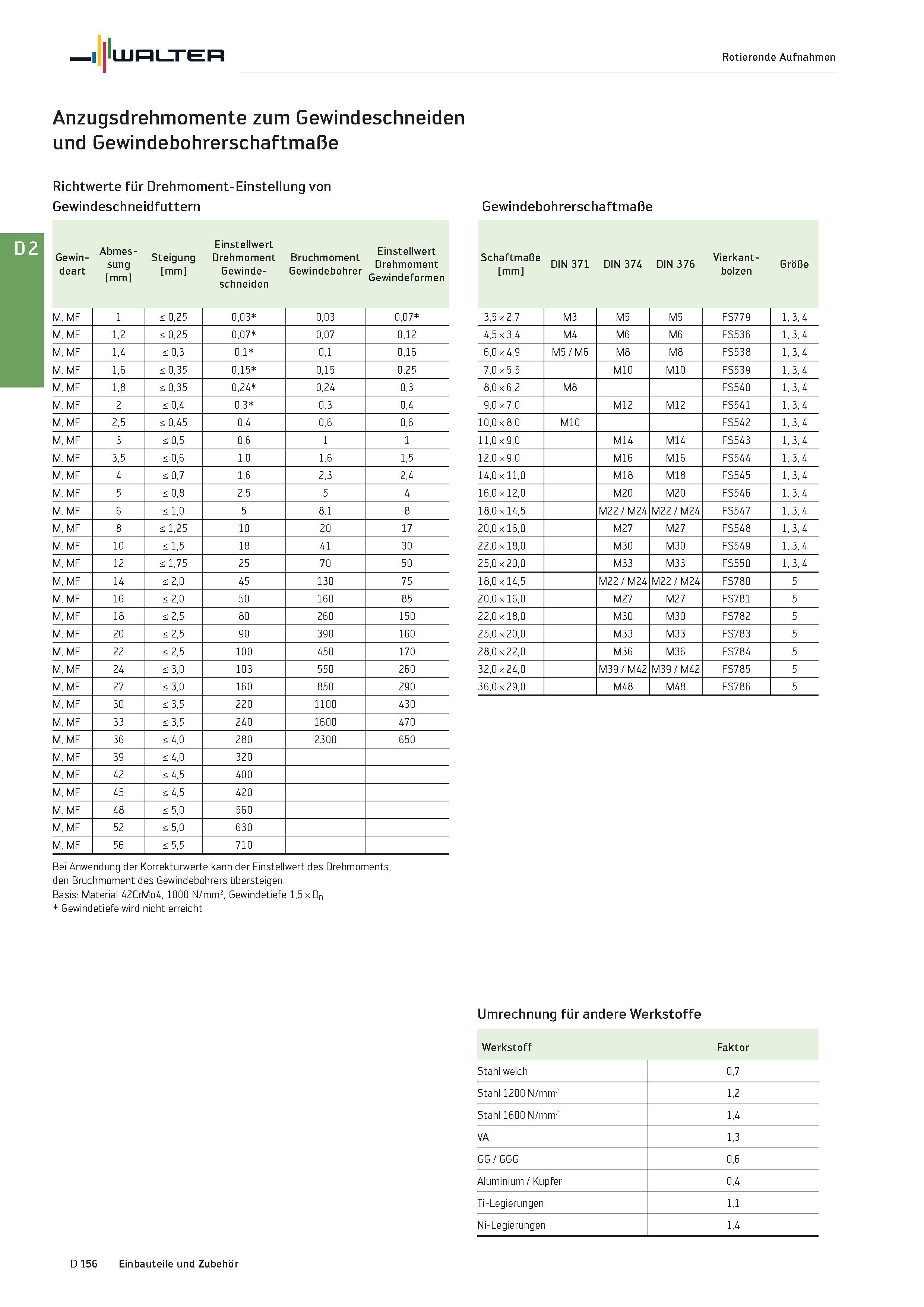

I UJOLTER Rotierende Aufnahmen Anzugsdrehmomente zum Gewindeschneiden und Gewindebohrerschaftmaße Richtwerte für Drehmoment-Einstellung von Gewindeschneidfuttern Gewindebohrerschaftmaße Einstellwert Abmes- , , Einstellwert Gewin- Steigung Drehmoment Bruchmoment , sung ... Drehmoment deart mm Gewinde- Gewindebohrer , mm , , Gewindeformen schneiden M, MF 1 < 0,25 0,03 0,03 0,07 M, MF 1,2 < 0,25 0,07 0,07 0,12 M, MF 1,4 < 0,3 0,1 0,1 0,16 M, MF 1,6 < 0,35 0,15 0,15 0,25 M, MF 1,8 < 0,35 0,24 0,24 0,3 M, MF 2 < 0,4 0,3 0,3 0,4 M, MF 2,5 < 0,45 0,4 0,6 0,6 M, MF 3 < 0,5 0,6 1 1 M, MF 3,5 < 0,6 1,0 1,6 1,5 M, MF 4 < 0,7 1,6 2,3 2,4 M, MF 5 < 0,8 2,5 5 4 M, MF 6 < 1,0 5 8,1 8 M, MF 8 < 1,25 10 20 17 M, MF 10 < 1,5 18 41 30 M, MF 12 < 1,75 25 70 50 M, MF 14 < 2,0 45 130 75 M, MF 16 < 2,0 50 160 85 M, MF 18 < 2,5 80 260 150 M, MF 20 < 2,5 90 390 160 M, MF 22 < 2,5 100 450 170 M, MF 24 < 3,0 103 550 260 M, MF 27 < 3,0 160 850 290 M, MF 30 < 3,5 220 1100 430 M, MF 33 < 3,5 240 1600 470 M, MF 36 < 4,0 280 2300 650 M, MF 39 < 4,0 320 M, MF 42 < 4,5 400 M, MF 45 < 4,5 420 M, MF 48 < 5,0 560 M, MF 52 < 5,0 630 M, MF 56 < 5,5 710 Schaftmaße mm DIN 371 DIN 374 DIN 376 Vierkant- bolzen Größe 3,5 x 2,7 M3 M5 M5 FS779 1, 3, 4 4,5 x 3,4 M4 M6 M6 FS536 1, 3, 4 6,0 x 4,9 M5 / M6 M8 M8 FS538 1, 3, 4 7,0 x 5,5 M10 M10 FS539 1, 3, 4 8,0 x 6,2 M8 FS540 1, 3, 4 9,0 x 7,0 M12 M12 FS541 1, 3, 4 10,0 x 8,0 M10 FS542 1, 3, 4 11,0 x 9,0 M14 M14 FS543 1, 3, 4 12,0 x 9,0 M16 M16 FS544 1, 3, 4 14,0 x 11,0 M18 M18 FS545 1, 3, 4 16,0 x 12,0 M20 M20 FS546 1, 3, 4 18,0 x 14,5 M22 / M24 M22 / M24 FS547 1, 3, 4 20,0 x 16,0 M27 M27 FS548 1, 3, 4 22,0 x 18,0 M30 M30 FS549 1, 3, 4 25,0 x 20,0 M33 M33 FS550 1, 3, 4 18,0 x 14,5 M22 / M24 M22 / M24 FS780 5 20,0 x 16,0 M27 M27 FS781 5 22,0 x 18,0 M30 M30 FS782 5 25,0 x 20,0 M33 M33 FS783 5 28,0 x 22,0 M36 M36 FS784 5 32,0 x 24,0 M39 / M42 M39 / M42 FS785 5 36,0 x 29,0 M48 M48 FS786 5 Bei Anwendung der Korrekturwerte kann der Einstellwert des Drehmoments, den Bruchmoment des Gewindebohrers übersteigen. Basis: Material 42CrMo4, 1000 N/mm2, Gewindetiefe 1,5 x Dn Gewindetiefe wird nicht erreicht Umrechnung für andere Werkstoffe Werkstoff Faktor Stahl weich 0,7 Stahl 1200 N/mm2 1,2 Stahl 1600 N/mm2 1,4 VA 1,3 GG / GGG 0,6 Aluminium / Kupfer 0,4 Ti-Legierungen 1,1 Ni-Legierungen 1,4 D 156 Einbauteile und Zubehör
