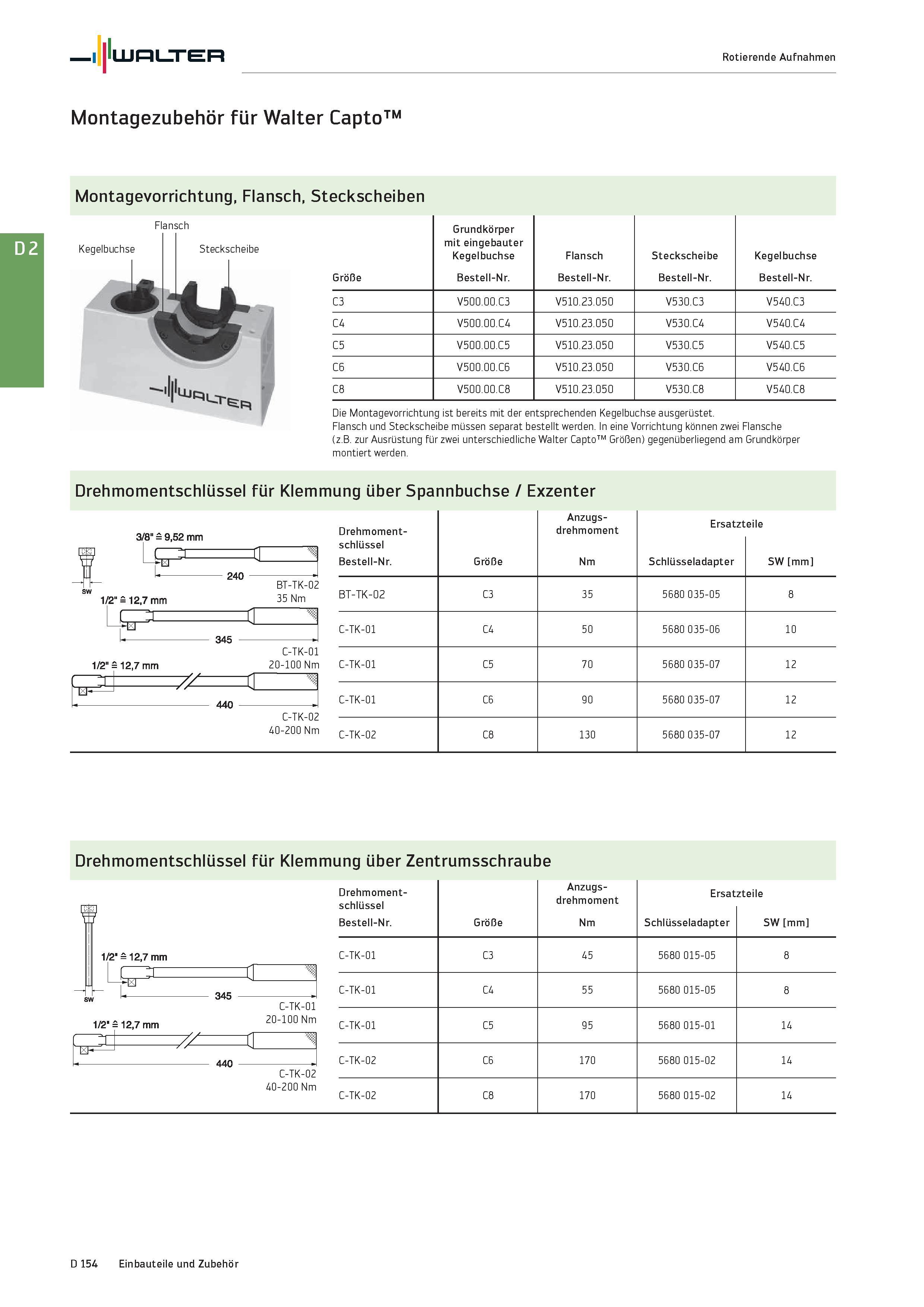

Walter Rotierende Aufnahmen Montagezubehör für Walter Capto TM Montagevorrichtung, Flansch, Steckscheiben Flansch Steckscheibe Größe Grundkörper mit eingebauter Kegelbuchse Bestell-Nr. Flansch Bestell-Nr. Steckscheibe Bestell-Nr. Kegelbuchse Bestell-Nr. C3 V500.00.C3 V510.23.050 V530.C3 V540.C3 C4 V500.00.C4 V510.23.050 V530.C4 V540.C4 C5 V500.00.C5 V510.23.050 V530.C5 V540.C5 C6 V500.00.C6 V510.23.050 V530.C6 V540.C6 C8 V500.00.C8 V510.23.050 V530.C8 V540.C8 Die Montagevorrichtung ist bereits mit der entsprechenden Kegelbuchse ausgerüstet. Flansch und Steckscheibe müssen separat bestellt werden. In eine Vorrichtung können zwei Flansche (z.B. zur Ausrüstung für zwei unterschiedliche Walter Capto Größen) gegenüberliegend am Grundkörper montiert werden. Drehmomentschlüssel für Klemmung über Spannbuchse / Exzenter 3/8" 9,52 mm Lg= 240 1/2" = 12,7 mm er BT-TK-02 35 Nm CZZE I ll 345 C-TK-01 1/2" 12,7 mm 1 ir 7 r Lb 440 C-TK-02 40-200 Nm Drehmoment- schlüssel Bestell-Nr. Größe Anzugs- drehmoment Nm Ersatzt Schlüsseladapter eile SW mm BT-TK-02 C3 35 5680 035-05 8 C-TK-01 C4 50 5680 035-06 10 C-TK-01 C5 70 5680 035-07 12 C-TK-01 C6 90 5680 035-07 12 C-TK-02 C8 130 5680 035-07 12 Drehmomentschlüssel für Klemmung über Zentrumsschraube I Drehmoment- schlüssel Bestell-Nr. Größe Anzugs- drehmoment Nm Ersat Schlüsseladapter zteile SW mm 1/2' = 12,7 mm I f i rr C-TK-01 C3 45 5680 015-05 8 y u i Ijl sw 3 C-TK-01 1/2- 12,7 mm 20-100 Nm C-TK-01 C4 55 5680 015-05 8 C-TK-01 C5 95 5680 015-01 14 U // ft 440 C-TK-02 C-TK-02 C6 170 5680 015-02 14 40-200 Nm C-TK-02 C8 170 5680 015-02 14 D 154 Einbauteile und Zubehör
