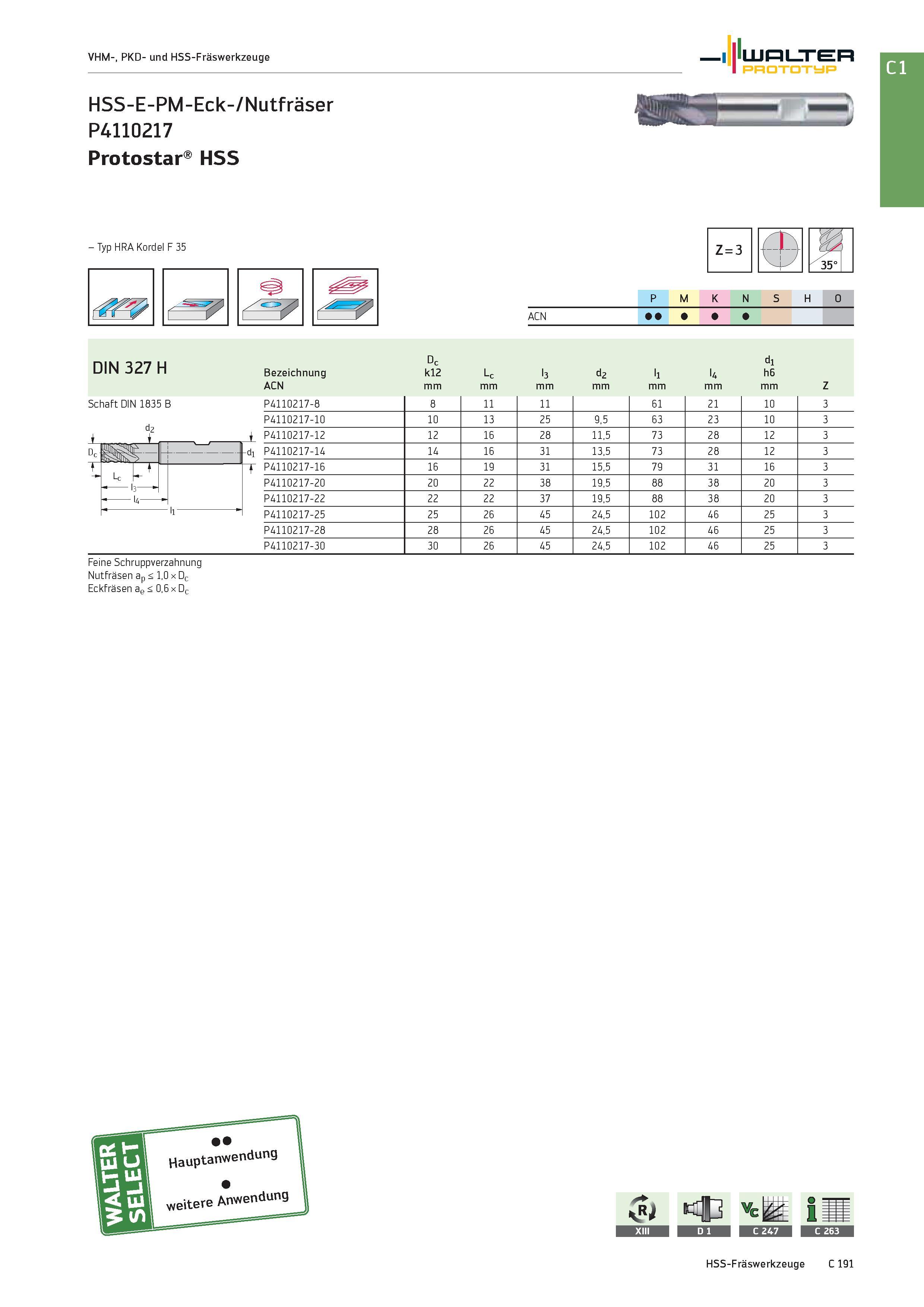

VHM-, PKD- und HSS-Fräswerkzeuge Walter Prototyp HSS-E-PM-Eck-/Nutfräser P4110217 Protostar HSS - Typ HRA Kordel F 35 Z = 3 P M K N S H O ACN DIN 327 H Bezeichnung Dc k12 Lc l3 d2 l1 l4 d1 h6 ACN mm Z Schaft DIN 1835 B P4110217-8 8 11 11 61 21 10 3 d2 P4110217-10 10 13 25 9,5 63 23 10 3 _± P4110217-12 12 16 28 11,5 73 28 12 3 Dc / -d1 P4110217-14 14 16 31 13,5 73 28 12 3 Sis t Lc 1 -f P4110217-16 16 19 31 15,5 79 31 16 3 P4110217-20 20 22 38 19,5 88 38 20 3 4 P4110217-22 22 22 37 19,5 88 38 20 3 ll - P4110217-25 25 26 45 24,5 102 46 25 3 P4110217-28 28 26 45 24,5 102 46 25 3 P4110217-30 30 26 45 24,5 102 46 25 3 Feine Schruppverzahnung Nutfräsen ap < 1,0 x Dc Eckfräsen ae < 0,6 x Dc
