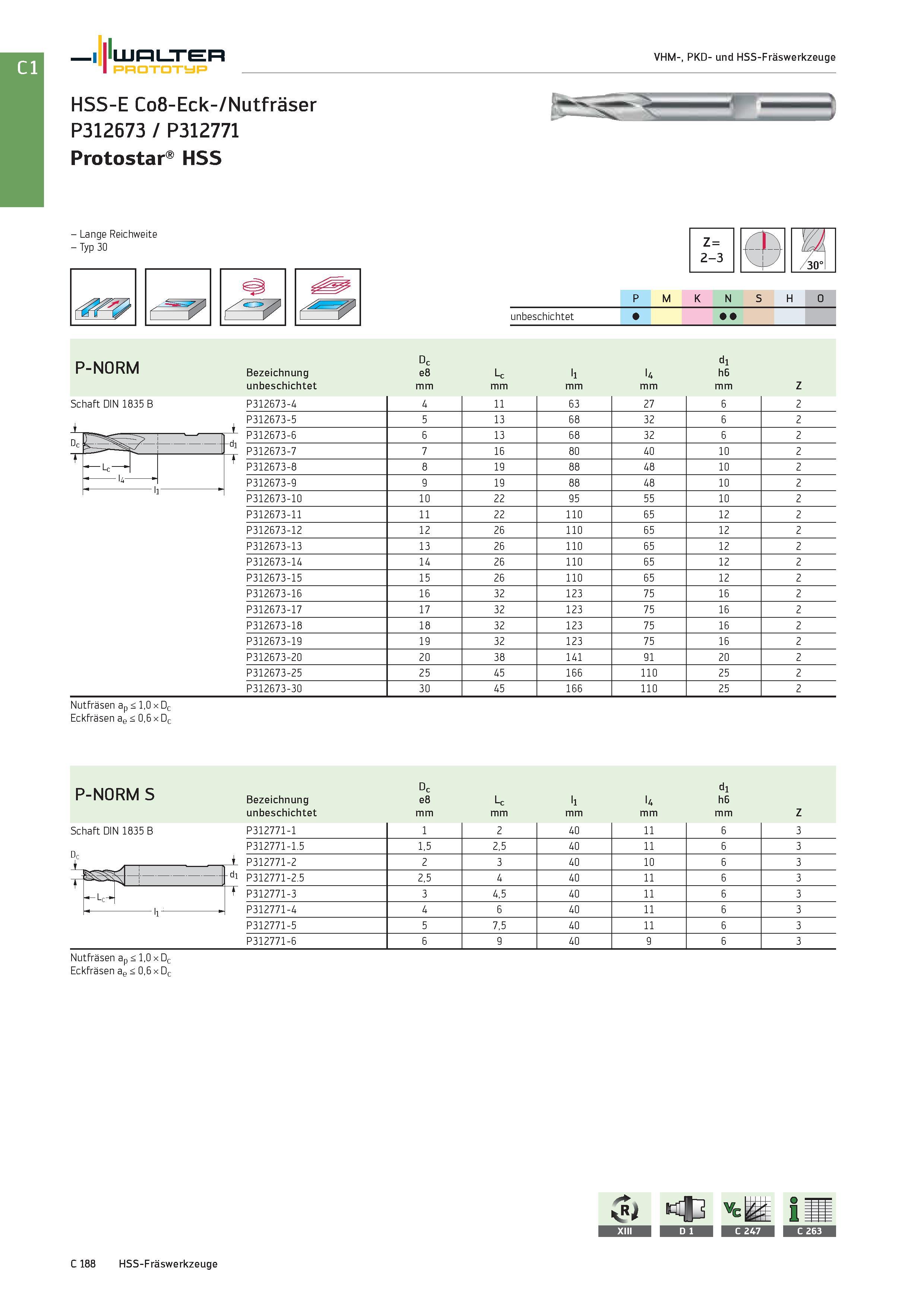

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge HSS-E Co8-Eck-/Nutfräser P312673 / P312771 Protostar HSS - Lange Reichweite - Typ 30 Z= 2-3 Schaft DIN 1835 B P M K N S H O unbeschichtet P-NORM Bezeichnung eD 03 O Lc ll l4 dl h6 unbeschichtet mm Z P312673-4 4 11 63 27 6 2 P312673-5 5 13 68 32 6 2 P312673-6 6 13 68 32 6 2 P312673-7 7 16 80 40 10 2 P312673-8 8 19 88 48 10 2 P312673-9 9 19 88 48 10 2 P312673-10 10 22 95 55 10 2 P312673-11 11 22 110 65 12 2 P312673-12 12 26 110 65 12 2 P312673-13 13 26 110 65 12 2 P312673-14 14 26 110 65 12 2 P312673-15 15 26 110 65 12 2 P312673-16 16 32 123 75 16 2 P312673-17 17 32 123 75 16 2 P312673-18 18 32 123 75 16 2 P312673-19 19 32 123 75 16 2 P312673-20 20 38 141 91 20 2 P312673-25 25 45 166 110 25 2 P312673-30 30 45 166 110 25 2 Eckfräsen aP < 0,6 x Dc P -NORM S Bezeichnung unbeschichtet Dc e8 mm Lc mm ll mm l4 mm dl h6 mm Z Schaft DIN 1835 B P312771-1 1 2 40 11 6 3 P312771-1.5 1,5 2,5 40 11 6 3 f / -± P312771-2 2 3 40 10 6 3 di P312771-2.5 2,5 4 40 11 6 3 Lr t P312771-3 3 4,5 40 11 6 3 ii - P312771-4 4 6 40 11 6 3 P312771-5 5 7,5 40 11 6 3 P312771-6 6 9 40 9 6 3 Nutfräsen ap < 1,0 x Dc Eckfräsen ae < 0,6 x Dc C 188 HSS-Fräswerkzeuge
