1906 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.C194

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. C194 1906 DEU Lab2u

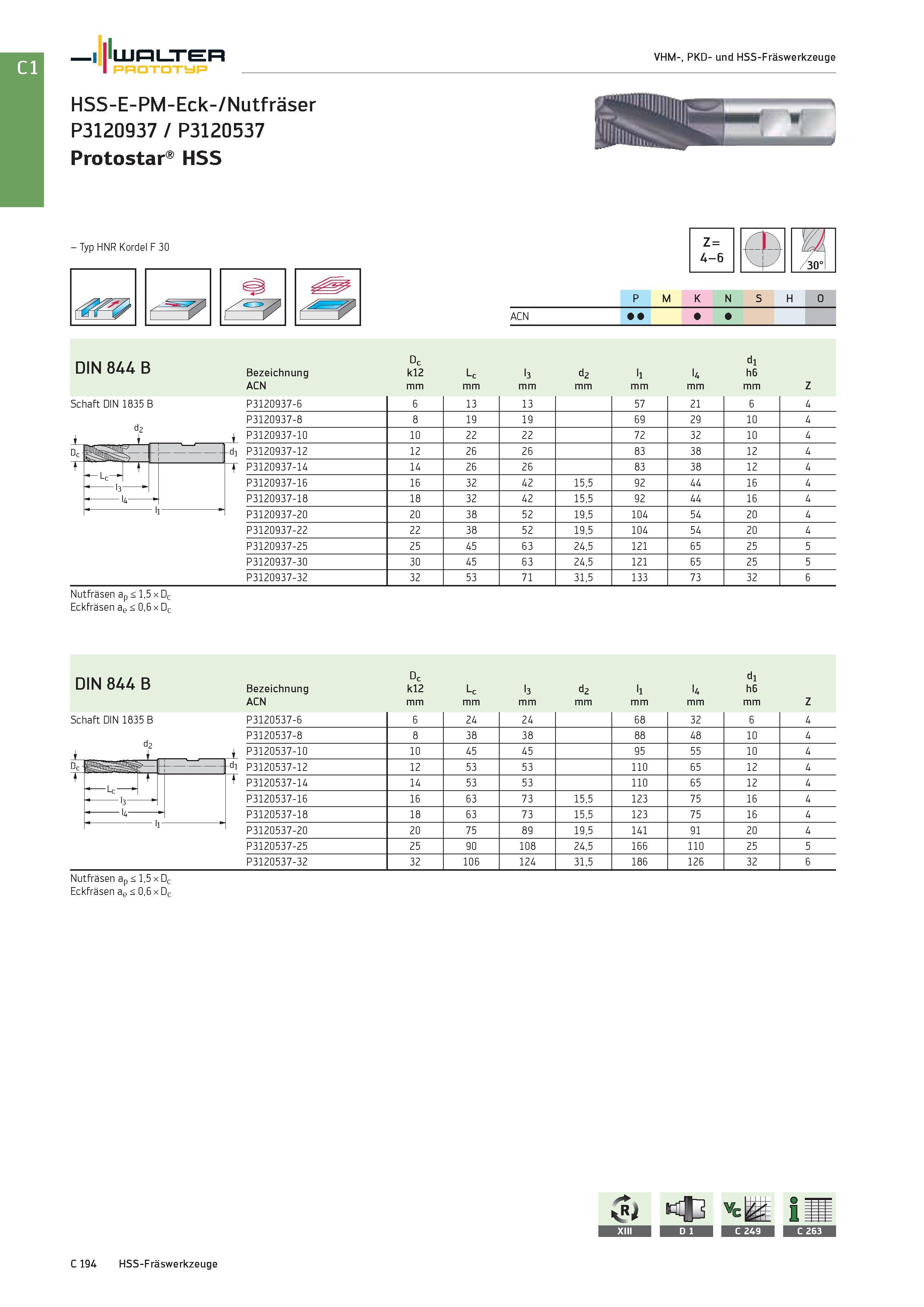

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge HSS-E-PM-Eck-/Nutfräser P3120937 / P3120537 Protostar HSS - Typ HNR Kordel F 30 Z = 4-6 P M K N S H O ACN DIN 844 B Bezeichnung ACN Dc k12 mm Lc mm l3 mm d2 mm ll mm l4 mm dl h6 mm Z Schaft DIN 1835 B P3120937-6 6 13 13 57 21 6 4 d2 \ P3120937-8 8 19 19 69 29 10 4 i P3120937-10 10 22 22 72 32 10 4 Dc ’ -di P3120937-12 12 26 26 83 38 12 4 % 1 Lc r T P3120937-14 14 26 26 83 38 12 4 P3120937-16 16 32 42 15,5 92 44 16 4 4 P3120937-18 18 32 42 15,5 92 44 16 4 -ll P3120937-20 20 38 52 19,5 104 54 20 4 P3120937-22 22 38 52 19,5 104 54 20 4 P3120937-25 25 45 63 24,5 121 65 25 5 P3120937-30 30 45 63 24,5 121 65 25 5 P3120937-32 32 53 71 31,5 133 73 32 6 Nutfräsen a Eckfräsen a p < 1,5 x e < 0,6 x Dc Dc DIN 844 B Bezeichnung ACN Dc k12 mm Lc mm l3 mm d2 mm ll mm l4 mm dl h6 mm Z Schaft DIN 1835 B Dc dl rr P3120537-6 6 24 24 68 32 6 4 P3120537-8 8 38 38 88 48 10 4 P3120537-10 10 45 45 95 55 10 4 P3120537-12 12 53 53 110 65 12 4 P3120537-14 14 53 53 110 65 12 4 P3120537-16 16 63 73 15,5 123 75 16 4 P3120537-18 18 63 73 15,5 123 75 16 4 P3120537-20 20 75 89 19,5 141 91 20 4 P3120537-25 25 90 108 24,5 166 110 25 5 P3120537-32 32 106 124 31,5 186 126 32 6 Eckfräsen ae < 0,6 x Dc C 194 HSS-Fräswerkzeuge L Nutfräsen ap < 1,5 x D
