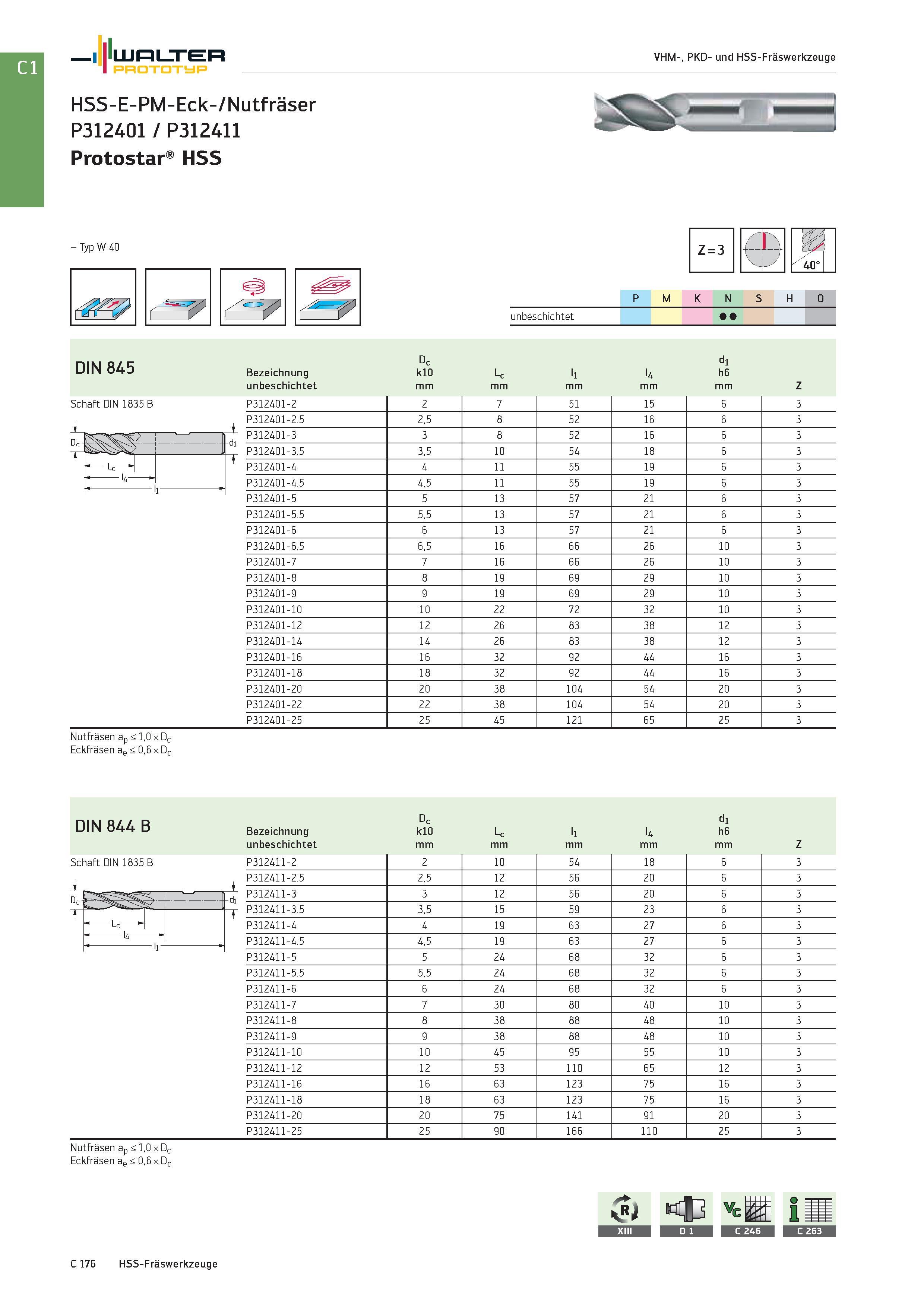

Walter Prototyp HSS-E-PM-Eck-/Nutfräser P312401 / P312411 Protostar HSS VHM-, PKD- und HSS-Fräswerkzeuge - Typ W 40 Z = 3 Schaft DIN 1835 B P M K N S H O unbeschichtet DIN 845 Bezeichnung Dc k10 Lc l1 l4 d1 h6 unbeschichtet mm Z P312401-2 2 7 51 15 6 3 P312401-2.5 2,5 8 52 16 6 3 P312401-3 3 8 52 16 6 3 P312401-3.5 3,5 10 54 18 6 3 P312401-4 4 11 55 19 6 3 P312401-4.5 4,5 11 55 19 6 3 P312401-5 5 13 57 21 6 3 P312401-5.5 5,5 13 57 21 6 3 P312401-6 6 13 57 21 6 3 P312401-6.5 6,5 16 66 26 10 3 P312401-7 7 16 66 26 10 3 P312401-8 8 19 69 29 10 3 P312401-9 9 19 69 29 10 3 P312401-10 10 22 72 32 10 3 P312401-12 12 26 83 38 12 3 P312401-14 14 26 83 38 12 3 P312401-16 16 32 92 44 16 3 P312401-18 18 32 92 44 16 3 P312401-20 20 38 104 54 20 3 P312401-22 22 38 104 54 20 3 P312401-25 25 45 121 65 25 3 Eckfräsen aP < 0,6 x Dr Nutfräsen ap < 1,0 x D DIN 844 B Bezeichnung c10 3 Lc l1 l4 d1 h6 unbeschichtet mm Z Schaft DIN 1835 B P312411-2 2 10 54 18 6 3 P312411-2.5 2,5 12 56 20 6 3 P312411-3 3 12 56 20 6 3 P312411-3.5 3,5 15 59 23 6 3 P312411-4 4 19 63 27 6 3 P312411-4.5 4,5 19 63 27 6 3 P312411-5 5 24 68 32 6 3 P312411-5.5 5,5 24 68 32 6 3 P312411-6 6 24 68 32 6 3 P312411-7 7 30 80 40 10 3 P312411-8 8 38 88 48 10 3 P312411-9 9 38 88 48 10 3 P312411-10 10 45 95 55 10 3 P312411-12 12 53 110 65 12 3 P312411-16 16 63 123 75 16 3 P312411-18 18 63 123 75 16 3 P312411-20 20 75 141 91 20 3 P312411-25 25 90 166 110 25 3 Eckfräsen ae < 0,6 x Dc C 176 HSS-Fräswerkzeuge
